ДЕРЖАВНИЙ ПРОФЕСІЙНО-ТЕХНІЧНИЙ НАВЧАЛЬНИЙ ЗАКЛАД
“ВІННИЦЬКЕ МІЖРЕГІОНАЛЬНЕ ВИЩЕ ПРОФЕСІЙНЕ УЧИЛИЩЕ”
Курсова робота на тему:
“ БУДОВА, ОСНОВНІ НЕСПРАВНОСТІ USB ФЛЕШ КАРТ, ТА МЕТОДИ ЇХ УСУНЕННЯ
Використання сучасних вимірювальних пристроїв в пк і ра ”
Виконав:
учень гр. №10
професії: 7241.1
“Електромеханік з ремонту і обслуговування
лічильно-обчислювальних машин ”
Керівник:
Викладач
Вінниця – 2014
ЗМІСТ
ВСТУП 4
1. БУДОВА, ОСНОВНІ НЕСПРАВНОСТІ USB ФЛЕШ КАРТ, ТА МЕТОДИ ЇХ УСУНЕННЯ 5
1.1 Типи та призначення USB флеш карт 5
1.2 Будова та принцип дії USB флеш карт 8
1.3 Основні несправності USB флеш карт, та методи їх усунення 10
1.3.1 Відновлення флеш накопичувачів після програмних збоїв 12
1.3.2 Відновлення даних з USB флеш карт 14
2. ВИКОРИСТАННЯ СУЧАСНИХ ВИМІРЮВАЛЬНИХ ПРИСТРОЇВ В ПК І РА 17
2.1 Перелік пристроїв та деталей для діагностики та ремонту ПК і РА 17
2.2 Вимірювальні прилади і тестові роз'єми для перевірки портів і пристроїв ПК 17
2.3 Програмно-апаратні комплекси (ПАК) для діагностики, обслуговування і ремонту засобів обчислювальної техніки 19
2.4 Сервісна апаратура для діагностики, обслуговування та ремонту мереж 23
3. ОХОРОНА ПРАЦІ КОРИСТУВАЧА ЕОМ 25
СПИСОК ВИКОРИСТАНОЇ ЛІТРАТУРИ 36
ВСТУП
У зв’язку з швидким розвитком інформаційних технологій, що в свою чергу привело до розробки та поширення нових засобів збереження та передачі інформації, які відповідатимуть жорстким вимогам у даній сфері комп’ютерних технологій, і будуть більш швидко діючими та надійнішими, і що не менш головне мобільними та портативними. В даній курсовій роботі буде розглянуто такий потенційно новий носій інформації як флеш пам'ять, що за відносно малий час свого існування зумів заполонити ринок і підняти на себе попит, ввійшовши практично в світ комп’ютерних технологій флеш картами.
Ще якихось 20-30 років тому ми не так залежали від електронних помічників. В даний час неможливо уявити собі сучасний офіс без комп'ютерного обладнання та периферійних пристроїв, для підтримки працездатності яких потрібні витратні матеріали, технічне обслуговування, а при необхідності і ремонт. Чи потрібно чекати, коли техніка вийде з ладу? Вихід з ладу принтерів, мфу або комп'ютера може значно ускладнити, а то й зовсім зупинити роботу офісу чи підприємства. Саме тому слід уважно підходити до питання обслуговування комп'ютерного обладнання та радіоапаратури. Багаторічний практичний досвід показує, що регулярне профілактичне обслуговування не тільки дозволяє запобігти поломки, але і продовжує термін служби обладнання.
Для виявлення зіпсованих вузлів ПК і радіоапаратури потрібні різного роду допоміжні вимірювальні пристрої – так звані тестери. Про їх види та типи і буде розказано в другій частині цієї курсової роботи.
Будова, основні несправності usb флеш карт, та методи їх усунення
Типи та призначення usb флеш карт
Пам'ять USB – абсолютно новий тип носіїв на флеш-пам'яті, що з'явився на ринку в 2001 р. По формі USB-пам'ять нагадує брелок довгастої форми, складається з двох половинок – захисного ковпачка і власне накопичувача з USB-роз'ємом (всередині нього розміщуються одна або дві мікросхеми флеш-пам'яті і USB-контролер).
Працювати з USB-пам'яттю дуже зручно – для цього не потрібно ніяких додаткових пристроїв. Досить мати під рукою ПК під управлінням Windows з незайнятим USB-портом, щоб за пару секунд «дістатися» до вмісту цього накопичувача. В гіршому випадку вам доведеться встановити драйвери USB-пам'яті, в кращому – новий USB-пристрій і логічний диск з'явиться в системі автоматично. Можливо, що в майбутньому USB-пам'ять стане основним типом пристроїв для зберігання і перенесення невеликих об'ємів даних.
Види USB-флешок:
USB флешки розрізняються за наступними версіями специфікації USB-роз'ємів:
USB 1.0 Специфікація випущена в листопаді 1995 року. Технічні характеристики:
два режими передачі даних:
- режим з високою пропускною здатністю (Full-Speed) – 12 Мбіт/с
- режим з низькою пропускною здатністю (Low-Speed) – 1,5 Мбіт/с
- максимальна довжина кабелю для режиму з високою пропускною спроможністю – 5 м
- максимальна довжина кабелю для режиму з низькою пропускною здатністю – 3 м
- максимальна кількість підключених пристроїв (включаючи розмножителі) – 127
- можливе підключення пристроїв, що працюють в режимах з різною пропускною здатністю до одного контролера USB
- напруга живлення для периферійних пристроїв - 5 В
- максимальний струм, споживаний периферійним пристроєм - 500 мА
USB 1.1
Специфікація випущена у вересні 1998 року. Виправлені проблеми і помилки, виявлені у версії 1.0. Перша версія, що одержала масове поширення.

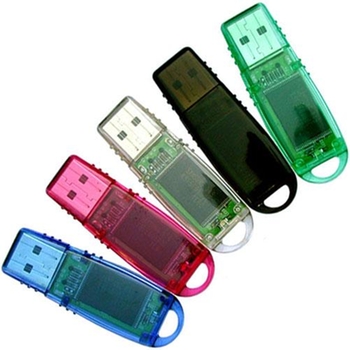

Рис. 1. Флеш карти USB 1.1
USB 2.0
Специфікація випущена в квітні 2000 року.
USB 2.0 відрізняється від USB 1.1 введенням режиму Hi-speed.
Для пристроїв USB 2.0 регламентовано три режими роботи:
Low-speed, 10-1500 Кбит/c
Full-speed, 0,5-12 Мбіт/с
Hi-speed, 25-480 Мбіт/с

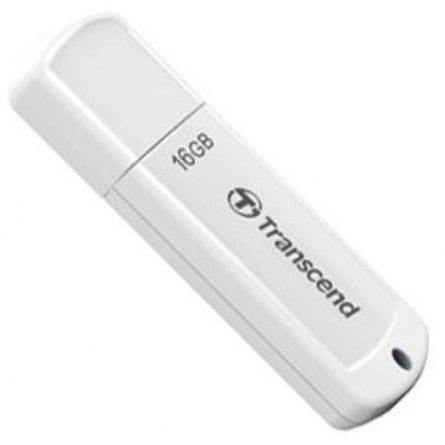

Рис. 2. Флеш карта USB 2.0
USB 3.0
Остаточна специфікація USB 3.0 з'явилася в 2008 році. Створенням USB 3.0 займались компанії Intel, Microsoft, Hewlett-Packard, Texas Instruments, NEC і NXP Semiconductors.
У специфікації USB 3.0 роз'єми і кабелі оновленого стандарту фізично і функціонально сумісні з USB 2.0. Кабель USB 2.0 містить у собі чотири лінії – пару для прийому/передачі даних, плюс і нуль живлення. В додаток до них USB 3.0 додає ще чотири лінії зв'язку (дві виті пари), в результаті чого кабель став набагато товстіший. Нові контакти в USB 3.0 розташовані окремо від старих на іншому контактному ряду. Тепер можна буде з легкістю визначити приналежність кабелю до тієї чи іншої версії стандарту, просто глянувши на його гніздо. Специфікація USB 3.0 підвищує максимальну швидкість передачі інформації до 4,8 Гбіт/с, що на порядок більше 480 Мбіт/с, що може забезпечити USB 2.0.
Версія 3.0 може похвалитися не тільки більш високою швидкістю передачі інформації, але і збільшеною силою струму з 500 мА до 900 мА. Відтепер користувач може не тільки підживлювати від одного хаба більшу кількість пристроїв, але і самі пристрої у багатьох випадках зможуть позбутися від окремих блоків живлення.

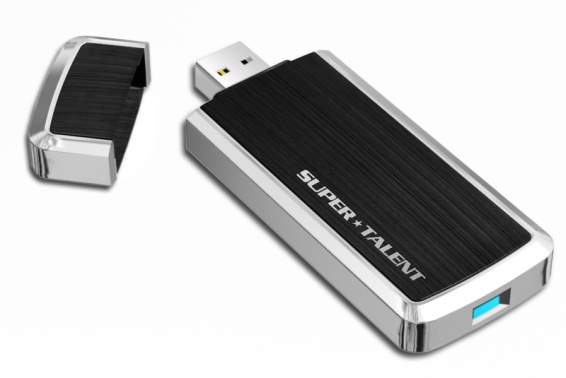

Рис. 3. Флеш карта з підтримкою USB 3.0
eSATA Такі флешки виявилися швидкими: швидкість передачі даних досягала 90 Мбайт/с. На eSATA-флешках обов'язково присутній роз'єм USB – через нього флеш-карта отримує живлення від комп'ютера, оскільки через роз'єм eSATA воно не здійснюється. На ділі це означає, що користувачеві доведеться підключити флешку відразу до двох роз'ємів. eSATA-флешки не сильно вплинули на загальний розвиток комп'ютерної індустрії: роз'єм eSATA навіть зараз рідко зустрічається на комп'ютерах користувачів. Тим не менш флешка дійсно стає універсальною: якщо є роз'єм eSATA – чудово, ви отримаєте більшу швидкість передачі даних, якщо ж роз'єму eSATA немає – флешка буде працювати в звичайному USB-режимі. Переваги таких рішень незаперечні: універсальність та можливість передачі даних на великій швидкості роблять їх незамінними, тим більше, що сучасні eSATA-флешки не сильно відрізняються за ціною від USB-моделей, а мобільні комп'ютери все частіше комплектуються еSАТА-роз'ємом.

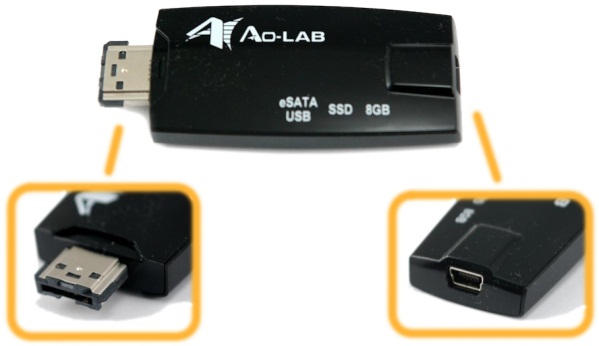

Рис. 4. eSATA-флеш карта
