21.3 Повірка правильності роботи компенсатора
Щоб виявити помилку недокомпенсації інструмента призначеного для нівелювання, його встановлюють точно на середині, в створі між рейками, відстань між якими повинна бути 100 м.
Визначають значення перевищення на станції при одному горизонті, міняючи положення рівня підйомними гвинтами почергово, як це зображено на рисунку 21.4 з 1-го по 5-е положення.
При першому положенні відлік вважаємо ідеальним. Якщо значення перевищення одержаного при положенні круглого рівня 2 і 3, 4 і 5 будуть відрізнятися від значення при положенні 1 більше ніж на 2 мм, то інструмент потребує в заводського юстування.

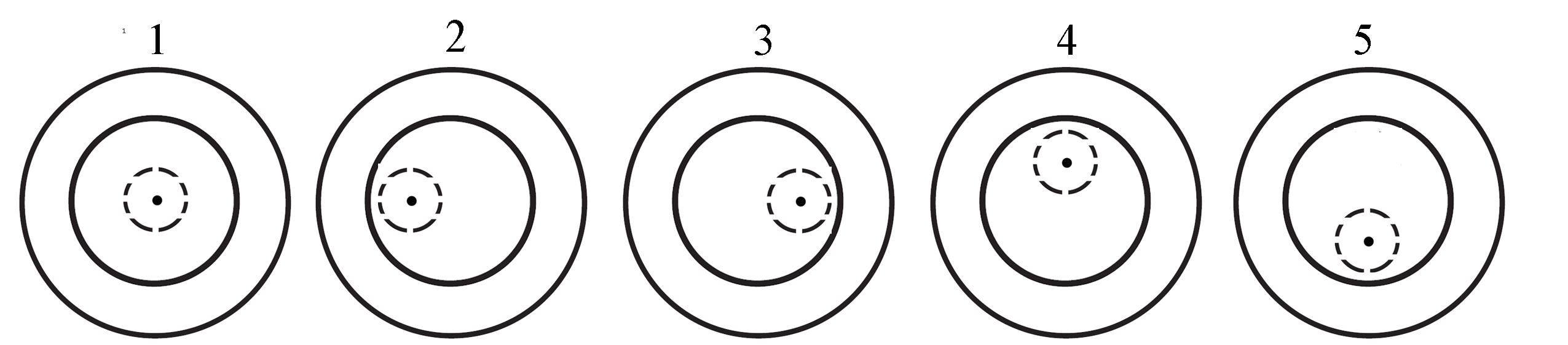

Рисунок 21.4 – Прийоми приведення бульбашки для визначення правильності роботи компенсатора
Зверніть увагу, що ця робота вимагає дуже акуратного встановлення рейки в прямовисне положення, що можливе тільки при наявності рівня на рейці і бажано спеціального утримувача рейки.
21.4 Контрольні запитання
1 На якій відстані електронний нівелір Sprinter має бути розміщений від рейок при повірці кута i у першому горизонті?
2 На якій відстані електронний нівелір Sprinter має бути розміщений від рейок при повірці кута i у другому горизонті ?
3 Як виправити кут і ?
4 Напишіть коротку програму виконання повірки круглого рівня.
5 На якій відстані слід розмістити нівелір від рейки при перевірці роботи компенсатора?
6 Чи може круглий рівень знаходитись не в нуль-пункті при перевірці роботи компенсатора?
7 При яких положеннях круглого рівня виконують повірку роботи компенсатора ?
8 Яку комбінацію управляючих клавіш слід натискати для того, щоб взяти відлік і записати його в пам'ять нівіеліра?
9 При яких горизонтах виконують повірку кута і ?
10 Які зміни відліків по рейці допускаються при перевірці компенсатора ?
Перелік використаних джерел
Левчук Г.П. і ін. Прикладна геодезія. Основні методи і принципи інженерно-геодезичних робіт.-М.: Надра,1981.
Прикладна геодезія. Геодезичні роботи при вишукуваннях і будівництві інженерних споруд. Під ред. Г.П.Левчука.,підручник для вузів. – М.: Надра,1983.- С.400.
МЕТОДИЧНІ ВКАЗІВКИ
Прикладна геодезія. Розрахунково-графічні роботи. Методичні вказівки для студентів спеціальності 1301- прикладна геодезія. Івано-Франківськ, 2001.
Методичні вказівки з виконання курсового проекту курсу “Прикладна геодезія” для студентів спец. 1301- Івано-Франківськ, 2001.
Робоча програма учбової практики по прикладній геодезії для студентів 3-го курсу спец. 1301- прикладна геодезія.- Івано-Франківськ, 1986.
Методичні вказівки з застосування проблемно-ситуаційних задач в курсі “Прикладна геодезія” для студентів спец.1301.- Івано-Франківськ, 1986.
Проектування планової опорної сітки при розплануванні мостового переходу і оцінка її точності методом спотворення математичної моделі. Математичні вказівки для проведення ігрового проектування по дисципліні “Прикладна геодезія” для студентів саец.1301.- Івано-Франківськ,1985.
НОРМАТИВНІ ДОКУМЕНТИ
СН.225-79 Инструкция по инженерным изысканиям для промышленного строительства. Госстрой СССР.-М.:Стройиздат,1979.
СН 212-73 Инструкция по топографо-геодезическим работам при инженерных изысканиях для промышленного, сельскохозяйственного, народного и поселкового строительства. Госстрой СССР.-М.: Стройиздат, 1974.
СНИП II-9-18 Инженерные изыскания для строительства. Основные положення. –М.: Стройиздат,1979.
СНИП III-38-75. Правила производства и приемки работ. Геодезические работы в строительстве. –М.: Стройиздат, 1976.
Руководство по составлению планов наземних инженерных комуникаций и сооружений. . – М..: Стойиздат, 1979.
СНИП – I- 0207 – 87 “Инженерные изыскания для строительства” – М.: Стройиздат,1988 / отменяет СНИП-II-9-75 и СН -212-62-73/
СНИП 3.01.03-84. Геодезические работы в строительстве.
ДОДАТКОВА
Даниленко Т.С. Геодезические работы при создании комплексов инженерных об’ектов.-м.:Недра,1985
Лук’янов В.Ф. Расчеты точности инженерно-геодезических работ. 2-е изд. Пер. И доп.-М.: недра,1980.
Парамонова Е.Г. и Юнусов А.Г. Геодезические работы в мелиоративном строительстве.-М.:Недра,1981.
Справочник по геодезическим работам в строительно-монтажном производстве. С. П. Войтенко и др. –М.: Недра, 1989
Справочник по инженерной геодезии. Под ред. Н.Г.Видуева.-К.:Вища школа,1978
Справочное пособие по прикладной геодезии / В.А.Большаков и др../- М.: Недра,1987
Субботин И.Е., Мазницкий А.С. Справ очник по інженерно-геодезическим изысканиям для линейного строительства.-К.:Будівельник,1984
Пискунов М.Е. Геодезия при строительстве газових, водопроводных и канализационных сетей и сооружений.-М.:Стройиздат,1989.
Курс инженерной геодезии.Под ред.. В.Е.Новака.-:Недра,1989
Практикум по курсу прикладной геодезии. Под ред.. Н.Н.Лебедева.-М.:Недра,1977
Сборник инструкций по производству поверок геодезических приборов.-М.:Недра,1988.
