21.2 Порядок виконання роботи

1 Перевірка горизонтальності візирного променя зорової труби електронного нівеліра Sprinter. (Визначення кута і)

Встановлюємо прилад (Sprinter) на відстанях рівних 15 м від рейки А і В як зображено на рис. 21.1. Вмикаємо прилад і активуємо програму «Юстировка» через натискання кнопки ”Меню/ ENTER”. Направляємо об’єктив на рейку А і натискаємо кнопку ИЗМЕРЕНИЕ. Поява зображення “>>>>>>” на дисплеї свідчить, що процес взяття відліку почався. По завершенні, відлік “1,2345” і відстань до рейки висвітиться на рідкокристалічному екрані нівеліра Sprinter. Запишіть її в робочому зошиті.

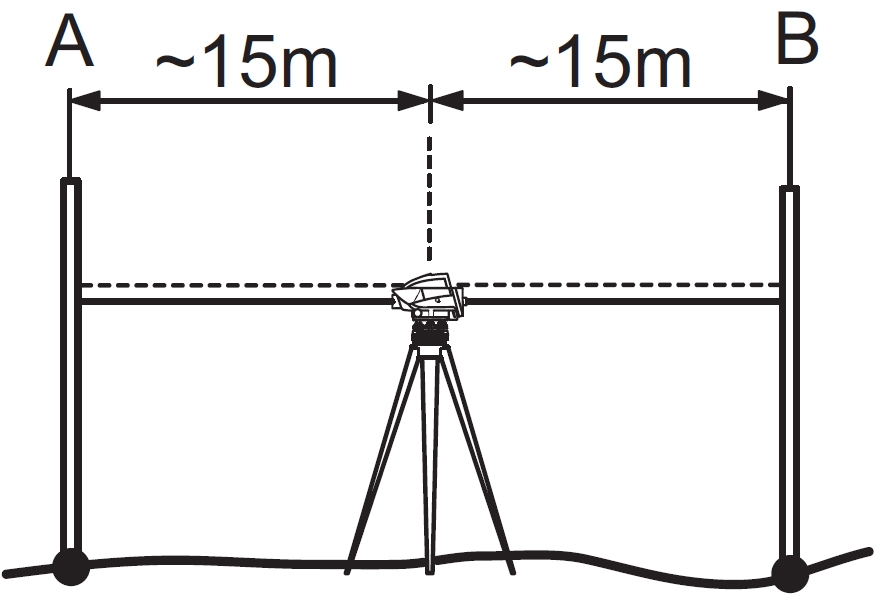

Рисунок 21.1 - Визначення кута і (перший горизонт)

Натискаємо кнопку прийняття “Меню/ ENTER”. Пам’ятайте, що тільки після даної комбінації набору кнопок можна направити об’єктив на рейку В і знову натиснути кнопку ИЗМЕРЕНИЕ, а по завершенні взяття відліку ще раз натиснути кнопку “Меню/ ENTER”. На цьому виміри при першому горизонті закінчено. Переносимо нівелір Sprinter по напрямку до рейки А і розмістимо його на відстані трьох метрів від неї як зображено на рис. 21.2. Після цього направляємо об’єктив на рейку В яка повинна знаходитись приблизно на відстані 27 м і натискаємо кнопку ИЗМЕРЕНИЕ і “приймаємо” відлік натиснувши “Меню/ ENTER”. Аналогічно беремо відлік на рейку А.

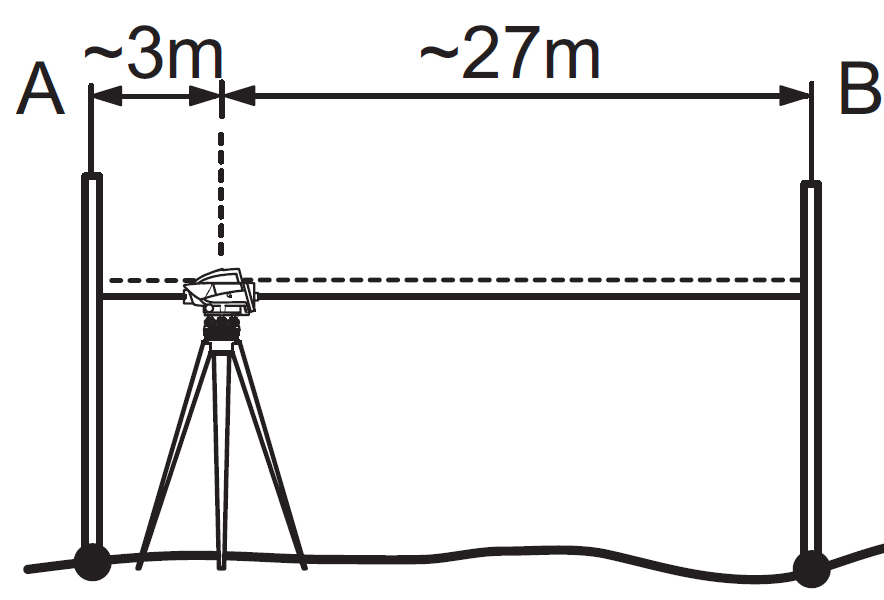

Рисунок 21.2 – Визначення кута і (другий горизонт)

Після виконання вимірів на рідкокристалічному екрані має з’явитись

величина кута і у секундах, наприклад, “5,4””, а також різниця виміряних перевищень при двох горизонтах, наприклад, “2,3” виражено у мм. Для того щоб виправити кут і потрібно натиснути кнопку “Меню/ ENTER” і даний кут і автоматично виправиться, щоб відмовитись від виправлення потрібно натиснути кнопку ESC. В випадку виправлення повторити повірку ще раз. Всі результати і порядок виконання роботи описати в робочому зошиті.

21.2 Повірка круглого рівня

Щоб виконати дану повірку встановлюємо електронний нівелір Sprinter на штатив та закріплюємо його закріпним гвинтом. Після цього приводимо його у робоче положення. Підіймальними гвинтами бульбашку рівня приводимо у нуль-пункт, попередньо розташувавши рівень між двома підіймальними гвинтами. Після виведення бульбашки круглого рівня у нуль-пункт повертаємо нівелір на 180°, як це зображено на рис. 21.3. Якщо бульбашка змістилась, то її необхідно перемістити на половину відхилення до центру за допомогою ключа-шестигранника, як це зображено на позиції 4 рис. 21.3. Після цього підіймальними гвинтами переміщають бульбашку у нуль-пункт. Даний прийом повторюємо до того часу, поки рівень круглого рівня не буде розміщений у нуль-пункті при повороті на 180 °.

Зверніть увагу, якщо бульбашка змістилась так, що аж впирається в край ампули, повірку виконують в декілька наближень.

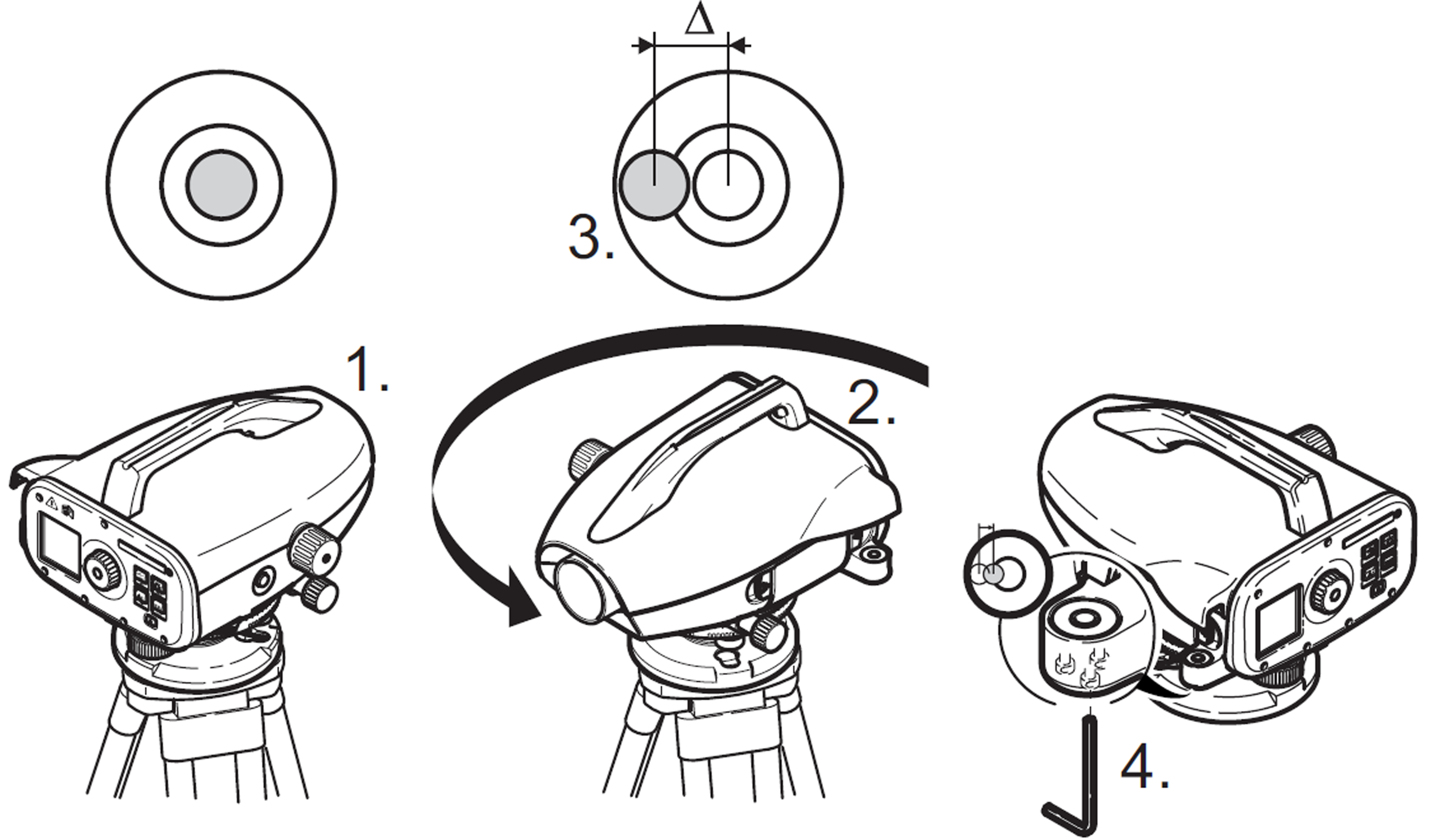

Рисунок 21.3 – Схематичне зображення повірки круглого рівня

Таблиця 21.1 – Коротка програма виконання повірки круглого рівня.

Крок	Характеристика
1.	Приведення в робоче положення
2.	Поворот на 180 °
3.	Виправлення половини помилки ключем-шестигранником
	Повторіть кроки 1- 3, поки бульбашка не буде розміщена в центрі при будь-якому положенні електронного нівеліра
