3.2. Рукавный фильтр

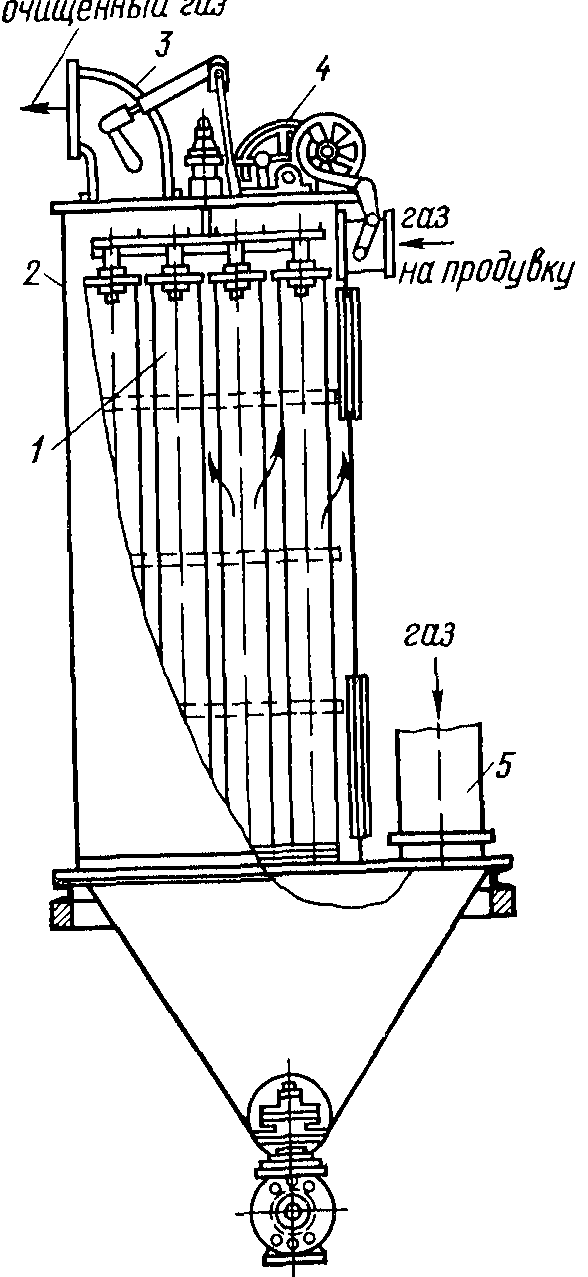

Рис. 13. Рукавный фильтр
В корпусе фильтра 2 устанавливается необходимое число рукавов 1, во внутреннюю полость которых подается запыленный газ от входного патрубка 5. Частицы загрязнений загрязнений за счёт ситового и других эффектов оседают в ворсе и образуют пылевой слой на внутренней поверхности рукавов . Очищенный воздух выходит из фильтра через патрубок 3.При достижении максимально допустимого перепада давления на фильтре его отключают от системы и производят регенерацию встряхиванием рукавов с обработкой их продувкой сжатым газом. Регенерация осуществляется специальным устройством 4.При очистке ткани удаляется значительная часть слоя пыли, но внутри ткани( между волокнами) остаётся достаточное количество пыли, что обеспечивает высокую эффективность очистки газов в фильтре после его регенерации. Для изготовления рукавов применяют различные ткани, войлоки и сетки. Производительность фильтра по газу зависит от числа рукавов, объединенных в общий корпус. В крупногабаритных фильтрах большой производительности число рукавов может достигать нескольких сотен штук. Одним из условий нормальной работы рукавных фильтров является поддержание температуры очищаемых газов по газовому тракту фильтра в определенных пределах. Температура газа на входе в фильтр, с одной стороны, не должна превышать максимально допустимую для ткани температуру и, с другой стороны, быть выше температуры точки росы на 15—30°С.
3.3 Мокрый способ очистки. Скруббер

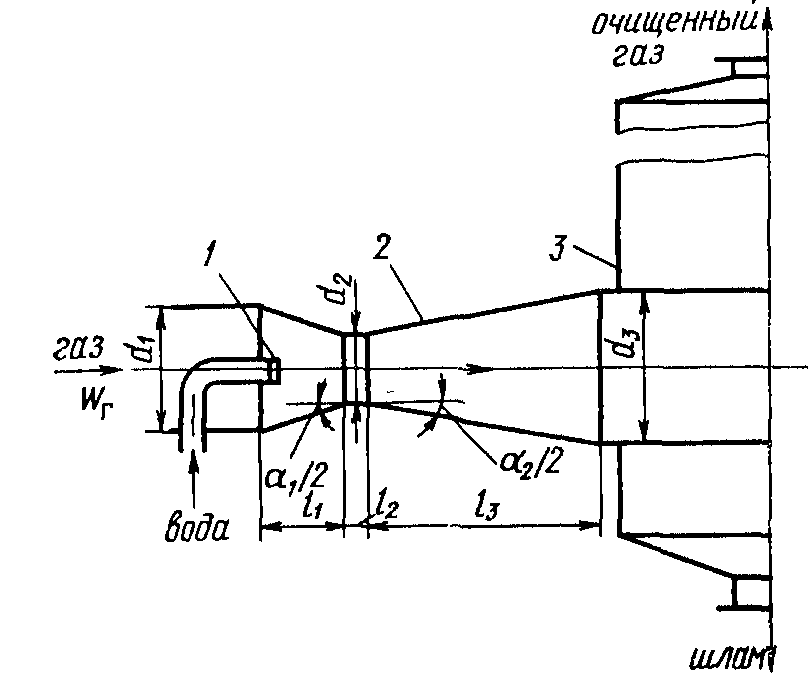

Рис. 14. Скруббер
Среди аппаратов мокрой очистки с осаждением частиц пыли на поверхность капель на практике более применимы скрубберы Вентури (рис. Выше).Основная часть скруббера — сопло Вентури 2, в конфузорную часть которого подводится запыленный поток газа и через центробежные форсунки 1 жидкость на орошение. В конфузорной части сопла происходит разгон газа от входной скорости (ш=15—20 м/с) до скорости в узком сечении сопла 30—200 м/с и более. Процесс осаждения частиц пыли на капли жидкости обу- словлен массой жидкости, развитой поверхностью капель и высокой относительной скоростью частиц жидкости и пыли в конфузорной части сопла. Эффективность очистки в значительной степени зависит от равномерности распределения жидкости по сечению конфузорной части
сопла. В диффузорной части сопла поток тормозится до скорости 15—20 м/с и подается в каплеуловитель 3. Каплеуловитель обычно выполняют в виде прямоточного циклона. Скрубберы Вентури обеспечивают высокую эффективность очистки аэрозолей со средним размером частиц 1—2 мкм при начальной концентрации примесей до 100 г/м3.
Заключение
Проанализировав специальную литературу по насущным вопросам мусоросжигательных заводов , мы понимаем, что уже на сегодняшний день освоены установки третьего поколения, которые отличают:
- наличие промывки дымовых газов с целью снижения токсичных газооб- разных выбросов, особенно когда в процессе сжигания образуются НС1 и HF;
целенаправленная утилизация тепла;
конструктивные решения топки, позволяющие сжигать отходы с высокой теплотворной способностью, что достигается воздушным охлаждением боковых стенок, интенсификацией воздушного потока (вторичного, а иногда и третичного), что позволяет избежать шлакообразования;
широкая автоматизация и централизация контроля всего процесса,
включая утилизацию тепла;
- более высокая степень защиты окружающей среды.
Основным преимуществом сжигания отходов считается то, что объем отходов, идущих на захоронение, уменьшается в десять раз. К тому же сжигание является достаточно универсальным способом (применяется для отходов в любом физическом состоянии). Нам не нужны огромные территории, которые отводятся под полигоны для захоронения. Да и чего скрывать – вопрос о строительстве новых мусоросжигательных заводов является одним из самых насущных в правительстве. Нельзя, конечно же забывать о такой важнейшей составляющей, как выбросы диоксинов. Здоровье людей в стране – прежде всего. Ввиду чего одни становятся против постройки новых заводов, кто-то просчитав экономическую эффективность новых проектов высказывается за.
Мне кажется, что из существующих ныне методов переработки отходов, мусоросжигание является действительно более эффективным, что я постаралась показать в своей работе. Ну а что будет дальше, наверно - это дело времени. Я думаю ещё не раз наш правительственный аппарат пересмотрит свою точку зрения, ведь статьи на эту тему публикуются одна за другой.
