Глава 3. Очистка дымовых газов мусоросжигательных заводов

С целью предотвращения загрязнения окружающей среды топочные газы необходимо подвергать очистке, которая может осуществляться сухим, мокрым и электростатическим способами или их комбинацией.

Перед очисткой топочные газы подвергаются охлаждению. Это производится одним из следующих способов: подмешиванием холодного воздуха, впрыском воды, теплообменом с получением горячего воздуха, воды или пара.

Основным узлом устройства для сухой очистки является вих­ревой элемент, который образован одним или несколькими циклонами.

Мокрая очистка газов используется в основном при сжигании химических отходов, когда в процессе сжигания образуются ве­щества, которые нужно связать водой. Мокрые способы высокоэффективны, позволяют сочетать очистку газов с их охлаждением. При мокрых способах происходит очистка дымовых газов не только от пыли, но и от растворённых в воде газов или жидкостей. Мокрые способы очистки газов реализуются в скрубберах

Электростатическая очистка дымовых газов основана на том, что противоположно заряженные частицы притягиваются. С этой целью коронным разрядом, который создается постоянным током высокого напряжения на одном электроде, заряжаются частицы пыли или тумана, находящиеся в дымовых газах, что заставляет их двигаться к противоположному электроду (осадительному). Эффективность сепарации определяется напряженностью элект­рического поля. Для достижения максимальной эффективности необходимо поддерживать напряжение вблизи границы про­бивного напряжения, ни в коем случае не достигая его, так как при этом будет пробой поля.

Достоинствами электрических фильтров являются: высокая надежность и эффективность (до 99,98 %); простота регулирования процесса фильтрации и универсальность по отношению к раз­личным материалам.

Кроме того, скорость фильтрации зависит от электропро­водности пыли. При высокой электропроводности фильтрация затруднена.

После сжигания отходов остаются твердые частицы, объем которых составляет от 6 до 11 % от исходного объема отходов. Эти частицы состоят из золы, металла, осколков стекла, керамики и шлака. С гигиенической точки зрения твердые остатки после сжигания абсолютно безвредны и если не могут по каким-либо причинам быть утилизированы, то подлежат захоронению.

3.1. Циклоны

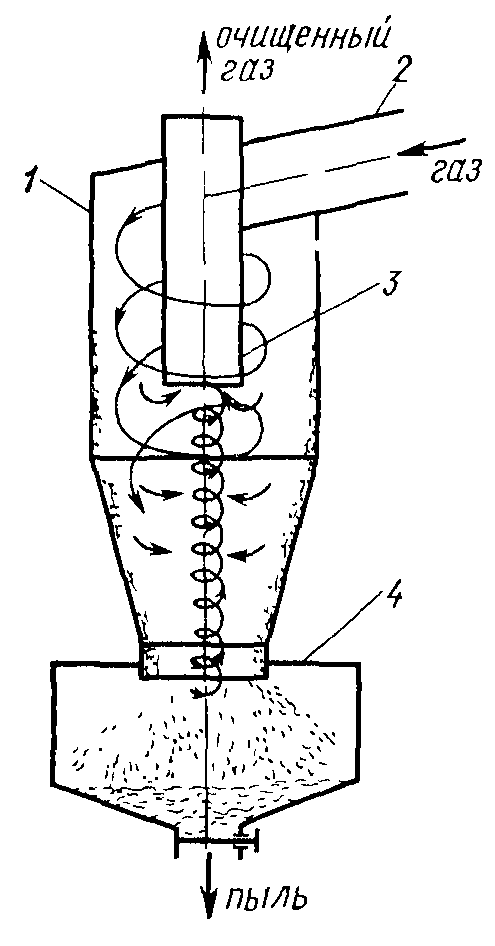

Рис.12. Циклон

Широкое применение для сухой очистки газов получили циклоны .Газовый поток вводится в циклон через патрубок 2 по касательной к внутренней поверхности корпуса 1и совершает вращательно-поступательное движение вдоль корпуса к бункеру 4. Под действием центробежной силы частицы пыли образуют на стенке циклона пылевой слой, который вместе с частью газа попадает в бункер. Отделение частиц пыли от газа, попавшего в бункер, происходит при повороте газового потока в бункере на 180°. Освободившись от пыли, газовый поток образует вихрь и выходит из бункера, давая начало вихрю газа, покидающему циклон через выходную трубу 3. Для нормальной работы циклона необходима герметичность бункера. Если бункер негерметичен, то из-за подсоса наружного воздуха происходит вынос пыли с потоком через выходную трубу.
