8. Указать причины горизонтального и вертикального разрегулирования насосных систем водяного отопления многоэтажных зданий.

Горизонтальное регулирование возникает

Причины возникновения:

1) вследствие нарушения расчетного распределения потоков теплоносителя между отдельными стояками.

2) проектирование, наладка, несбалансированный теплогидравлический режим наружных сетей , изменение диаметра сопла элеватора

Устранение

Установка балансировочных вентилей, регуляторов расхода.

Вертикальное разрегулирование происходит:

Причины возникновения:

1) в однотрубных стояках при отклонениях расхода температуры теплоносителя от необходимых по расчету значений.

2) в двухтрубных стояках под воздействием различного по значениям естественного циркуляционного давления.

Устранение

Установка клапана с термостатической головкой.

70% ÷80%- потери в стояках

20% ÷30% - потери в магистралях.

Чем больше сопротивление системы тем больше её гидравлическая устойчивость.

  1. В каких расчетах при проектировании системы водяного отопления можно использовать понятия характеристик гидравлического сопротивления и проводимости участков?

  1. По известным расходам G и перепаду ΔP определяется диаметр Ø

  2. По известным расходам G, перепаду ΔP и диаметру Ø определяется Расход теплоносителя поступающего в стояк Gст

  3. Гидравлический расчет производится с переменным перепадом температур в стояке

Δt=95-700C = 250C±7

  1. Методика расчета подбора типоразмера отопительного прибора в однотрубной со.

1. Выбор типа отопительного прибора.

2. Расчет расхода теплоносителя проходящего по стояку.

3. Определяется расход воды затекающий в прибор.

4. Определяется температура входа в отопительный прибор.

5. Определяется теплопоступления от труб в помещении (стояков и подводок)

- коэффициент учитывающий расположение труб

6. Определяется мощность отопительного прибора

7. Определяется потери температурного напора в отопительном приборе

8. Определяется температура выхода из отопительного прибора.

9. Определяется средний температурный напор.

10. Определяется номинальный тепловой поток отопительного прибора.

Qн.т =Qпрк

φк = (Δtср/70) l + n * (Gпр /360)р * В* Ψ*С

n, р, с - экспериментальные числовые показатели

в - коэффициент учета атмосферного давления в данной местности

Ψ - коэффициент учета направления движения теплоносителя воды в приборе

11. Подбирается типоразмер

  1. Что понимают под номинальной плотностью потока отопительного прибора?

Под номинальной плотностью теплового потока отопительного прибора понимают теплопередачу в номинальных условиях через 1 м2, т. е. когда разность температур теплоносителя и окружающей среды составляет 700С, а расход теплоносителя в приборе – 0,1 кг/с (360 кг/ч), давлении Ратм = 101,325 кПа

  1. Установка и конструкции расширительного бака.

  2. Каждая система водяного отопления гидравлически замкнута и имеет определенную емкость арматуры, труб и отопительных приборов, т. е. постоянный объем заполняющей ее воды. Изменение температурного режима влияет на параметры находящейся в системе воды. Внутреннее гидравлическое давление в замкнутой системе при этом может повышаться до величины, превышающей предел прочности отдельных ее элементов. Поэтому в систему водяного отопления вводится дополнительный элемент для ограничения гидравлического давления. Этот элемент может быть открытым, сообщающимся с атмосферой, и закрытым, находящимся под переменным, но ограниченным избыточным давлением. Часто в качестве такого элемента применяют открытые расширительные баки.

Баки бывают открытые и закрытые. Применяются при тепловой мощности не более 6 МВт. Устанавливаются один на одно здание или один на группы зданий. Открытый устанавливают в самом верху системы. Закрытый непосредственно в тепловом пункте.

2

1 -Патрубок к которому присоединяется циркул. труба

1 3 2-Переливная трубка

4 3-труба реле уровня

4-контрольная или сигнальная труба

5 3 5-расширительная труба

6-муфта с пробкой

6

Места подключения открытого и закрытого расширительного бака является нейтральная точка отопления.

h

Устанавливается на главном. Устанавливается в удаленной Уст у всасывающего патрубка стояке при наличии высокого точке цирк. кольца цирк насоса не доходя 2 м. чердака. Минимальные размеры бака в удаленной точке .

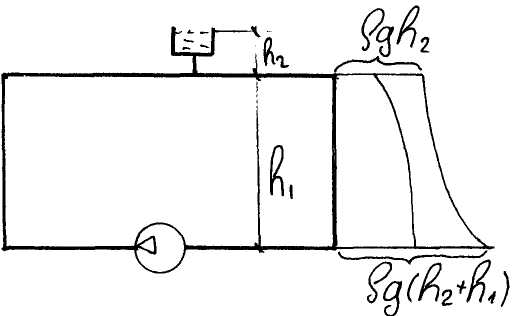

В действующей системе насосного водяного отопления постоян­ное гидростатическое давление сохраняется только в точке присое­динения расширительного бака. До этой точки (по направление движе­ния воды) при действии насоса давление увеличивается, после нее -уменьшается. Величина изменения давления зависит от расстояния рассматриваемого места системы от точки присоединения бака.

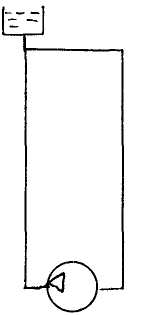

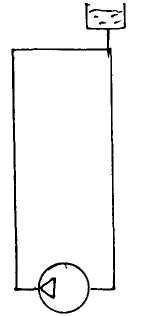

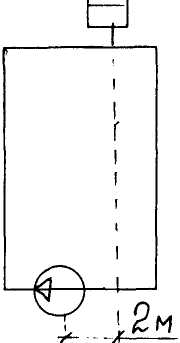

Места установки расширительного бака: 1) В удаленной точке кольца ближе к всасывающему патрубку насоса (+меньше конструктивные размеры); 2) то же к нагнетательному патрубку насоса; 3) непосредственно не ближе 2 м к всасывающему патрубку насоса; 4) закрытый расширительный бак.

1 2 3 4
