1. Как изменится давление в действующей системе насосного водяного отопления в зависимости от места присоединения к ней открытого расширительного бака?

Основное назначение расширительного бака – прием излишков объема воды в системе, образующихся при ее нагревании. Кроме того, открытый расширительный бак предназначен для восполнения убыли объема воды в системе при утечке и при понижении ее температуры, ограничения гидравлического давления в системе, сигнализации об уровне воды в системе, удаления воды в канализацию при переполнении системы, управления действием подпиточных приборов и, наконец, в отдельных случаях он может служить воздухоотделителем и в оздухоотводчиком.

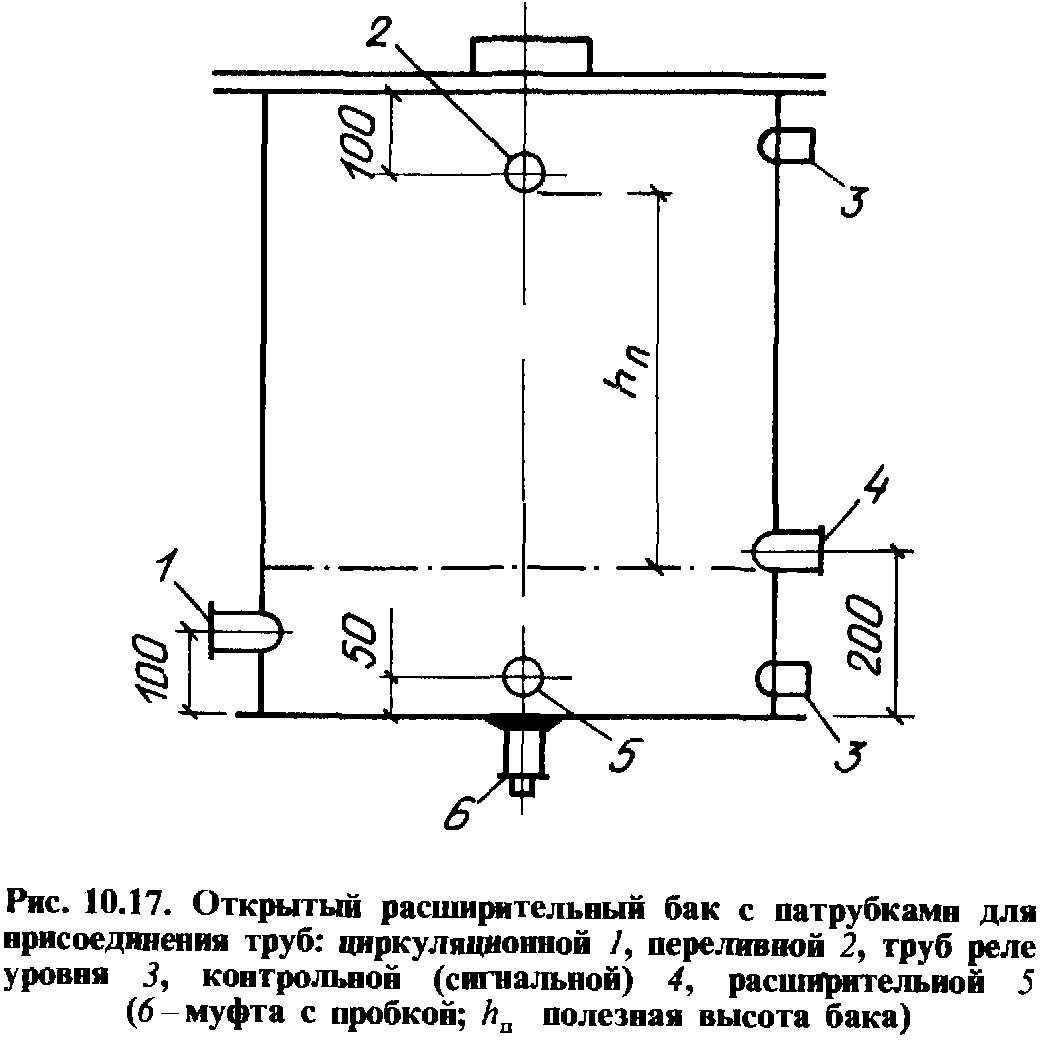

Открытые расширительные баки (рис. 10.17) размещают над верхней точкой систем в чердачном помещении, в лестничной клетке или на кровле зданий и покрывают тепловой изоляцией.

Существует 3 способа установки расширительного бака:

1)К главному стояку:

2)Ближе к всасывающему потоку:

3)Непосредственно к всасывающему патрубку насоса (2 м):

В действующей системе водяного отопления постоянное гидростатическое давление сохраняется только в точке присоединения расширительного бака. До этой точки (по направлению движения воды) при действии насоса давление увеличивается, после нее уменьшается. Величина изменения давления зависит от расстояния между рассматриваемым местом системы и точкой присоединения расширительного бака.

2. Из каких элементов состоит отопительный агрегат для местного воздушного отопления помещений?

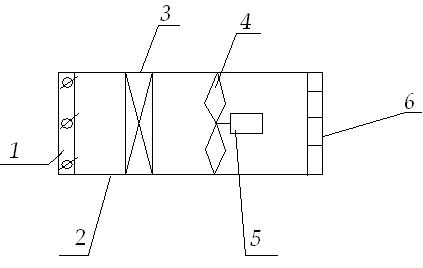

Схема агрегата:

1)Многостворчатый клапан;

2)Корпус;

3)Калорифер;

4)Вентилятор;

5)Электродвигатель;

6)Воздухозаборная решетка.

3. Определить с помощью удельной тепловой характеристики q_от расход теплоты на отопление жилого дома, имеющего в плане размеры а x в (м), высоту Н, м, жилую площадь F_ж, м². Расчетная температура наружного воздуха для проектирования отопления t_н, ⁰С; внутренняя — t_В, ⁰С.

1)Расход теплоты на отопление рассчитывается по формуле:

-коэффициент учитывающий район строительства

q₀-удельная тепловая характеристика здания;

-коэффициент теплопередачи наружной стены

-доля освещенности.

2)Расход теплоты на вентиляцию:

=3 куб.м/(час*кв.м)-нормируемый расход воздуха;

Fж - жилая площадь помещений.

3)Бытовые теплопоступления:

Qбыт=21* Fж.

4. Укажите способы удаления воздуха из систем водяного отопления с нижней разводкой магистралей.

Удаление воздуха из нагревательных приборов и из всех участков трубопроводов системы является необходимым условием нормальной работы системы отопления здания, так как всякое газовое скопление приводит к нарушению циркуляции теплоносителя. Кроме того, газовые скопления приводят к интенсивной коррозии металла.

В системах с естественной циркуляцией и верхней разводкой роль воздухоотводчика, как правило, играет расширительный бак.

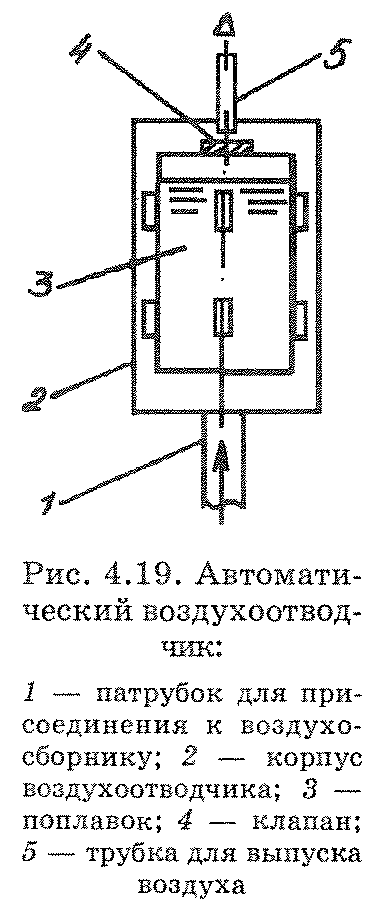

В системах отопления с нижним расположением подающей магистрали при естественной циркуляции устраивают специальную воздухоотводящую сеть, присоединяемую к воздухосборнику. Наиболее используемым является проточный воздухосборник (рис. 4.18), устанавливаемый в верхней точке системы. Воздухосборники на концевых участках магистралей с верхней разводкой, т.е. у удаленного стояка, снабжают автоматическими воздухоотводчиками (рис. 4.19). Автоматический воздухоотводчик представляет собой сосуд, внутри которого располагается поплавок. Поплавок при помощи клапана может закрывать или открывать отверстие, находящееся в верхней части сосуда. Если в пространстве между корпусом и поплавком накапливается воздух, то поплавок опускается и открывает отверстие для выхода воздуха, одновременно, по мере выхода воздуха, вода через патрубок 1 (рис. 4.19) поднимает поплавок, который закрывает выходное отверстие.

Для удаления воздуха из верхних отопительных приборов в системах с нижней разводкой устанавливают ручные или автоматические воздушные краны.

Для более надежного удаления воздуха подводки к отопительным приборам и от приборов к стоякам, а также к магистралям в системах с естественной циркуляцией прокладывают с уклоном не менее 0,002 по направлению движения теплоносителя.

Способы удалений воздуха из систем водяного отопления с нижней разводкой магистралей: а) местное удаление воздуха через (ручные или автоматического действия) воздушные краны (кран Маевского), устанавливаемые в верхних пробках ра­диаторов или у конвекторов на верхнем этаже; б) центральное удаление воздуха через воздушную линию, выпол­ненную из оцинкованных труб, соединенную по воздушному затвору (петле) с расширительной трубой открытого расширительного бака; в) то же по п."б", соединенную с вертикальным воздухосборником, установленным в изгибе воздушного затвора (петли), воздух из возду­хосборника удаляется через ручной воздушный кран или автоматический воздушный клапан. г) Если есть расширительный бак, то трубу присоединяют к расширительной и циркуляционной трубе расширительного бака, удаление воздуха происходит через бак.

а) б) в) г)
