М агистраль управления гребнесмазывателями

Магистраль управления гребнесмазывате- лями предназначена для подачи сжатого воздуха к форсункам АГС1, АГС2 и на надув масляного бака автоматического гребнесмазывателя АГС8. Сжатый воздух в указанную магистраль поступает из НМ через разобщительный кран К21, фильтр Ф6, электропневматический вентиль В10 и далее через соединительные рукава Р53 и Р51 и Р52 непосредственно к форсункам АГС1 и АГС2.

Подача воздуха к форсункам осуществляется при срабатывании электропневматического вентиля В10, включение и выключение которого производится по заданной программе с блока управления работой гребнесмазывателя типа АГС 10А. 10.

Смазывающий материал (смазка «Дон-АГС8») к форсункам АГС1 и АГС2 подается из бака БМ под давлением. Наддув бака осуществляется от напорной магистрали через разобщительный кран К21, фильтр Ф6 и по воздухопроводу через рукава Р54 и Р62.

Гребнесмазыватель включается в работу только на головном вагоне, из которого производится управление поездом (включён контроллер реверса).

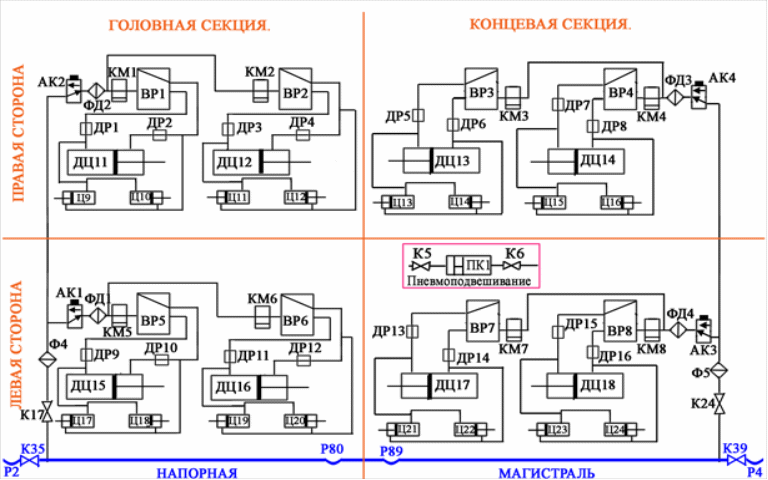

Дверная магистраль

Дверная магистраль предназначена для обеспечения сжатым воздухом пневмоприводов и пневмоавтоматики раздвижных дверей.

Управление раздвижными дверями осуществляется централизованно с основного пульта управления "ОПУ" с выдачей сигнала на открытие (закрытие) в систему «Витязь». При этом управляющие сигналы на открытие (закрытие) дверей поступают на воздухораспределители "ВР1 - ВР4" правых или "ВР5 - ВР8" левых дверей. При нажатии кнопки «Двери питание» на блоке контроллеров реверса сигналы на открытие и закрытие дверей подаются непосредственно по поездным проводам, минуя систему «Витязь».

Питание дверных магистралей головной и хвостовой секций осуществляется раздельно.

Сжатый воздух на закрытие или открытие дверей в дверную магистраль головной и хвостовой секций вагона поступает из напорной магистрали (НМ) через разобщительный кран К17, фильтр Ф4, редуктор Ред1 и далее через аварийные клапаны АК1 и АК2 (краны отключения пневматических дверей), фильтры дверного воздухораспределителя ФД1 и ФД2 (и кран К24, фильтр Ф5, редуктор Ред2, аварийные клапаны АКЗ и АК4 (краны отключения пневматических дверей), фильтры ФДЗ и ФД4 - концевая секция) в магистрали левых или правых дверей, Далее через клапаны медленного заполнения КМ1 – КМ4 (или КМ5 - КМ8) и дверные воздухораспределители ВР1 - ВР4 (или ВР5 – ВР8) воздух через пневмодроссели ДР1 - ДР8 (или ДР9 - ДР16) подается к дверным цилиндрам ДЦ1 - ДЦ4 и цилиндрам дожатия Ц9 - Ц16 правых дверей (или к дверным цилиндрам ДЦ5 - ДЦ8 и цилиндрам дожатия Ц17 - Ц24 левых дверей). Редукторы Ред1 и Ред2 обеспечивают снижение давления сжатого воздуха, поступающего от НМ в ДМ и настроены на давление 6,0±0,2 атм. Дверная магистраль "ДМ" левой и правой стороны вагона через краны К5 и К6 подсоединена к переключательному клапану ПК1, который получая сигналы (управляющее давление) от ДМ (левой или правой), работающей на открытие дверей, и передает эти сигналы в виде управляющего давления на ограничительные клапаны системы пневмоподвешивания кузова. Регуляторы положения кузова обеспечивают быстрое изменение давление в пневморессорах вагона в момент высадки и посадки пассажиров.
