Назначение и характеристики резервуаров

Главный резервуар объемом 300 литров. Предназначен для питания сжатым воздухом всех пневматических потребителей вагона после остановки мотор-компрессора. Располагается поперек кузова, во второй секции вагона.

Один запасный резервуар объемом 100 литров. Предназначены для питания сжатым воздухом напорной магистрали блока электропневматических приборов (БЭПП усл.№248) и тормозных цилиндров в случае разрушения главного резервуара или разрыва трубопроводов напорной магистрали до обратного клапана Э-175. Запасные резервуары размещаются вдоль кузова, во второй секции вагона.

Разобщительные краны

Разобщительные краны служат для включения и выключения пневматических магистралей, систем и приборов и устанавливаются на трубопроводах, идущих к ним. При всем многообразии все разобщительные краны делятся на три группы: двухходовые,трехходовые четырехходовые Четырехходовые краны применяются только в пневмоприводе ЭКК.

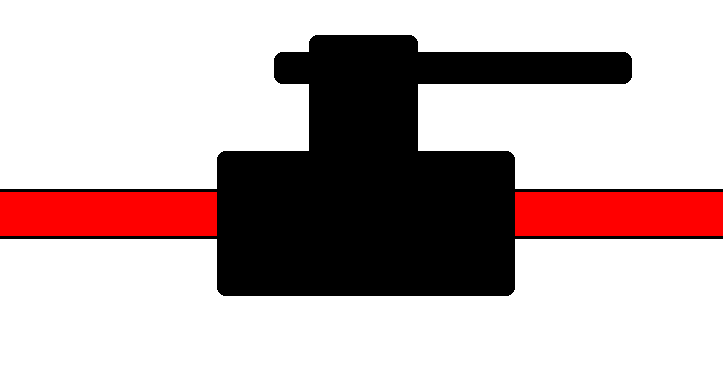

Д вухходовые краны можно условно разделить на три группы:

• Краны двойной тяги, (вагон 81-740.1 - промежуточный).

• Краны, установленные перед пневмоприводами ЭКК.

• Все остальные разобщительные краны, размещенные перед пневматическими приборами, которые отличаются друг от друга только диаметром резьбы штуцеров 1/2 или 3/4 дюйма.

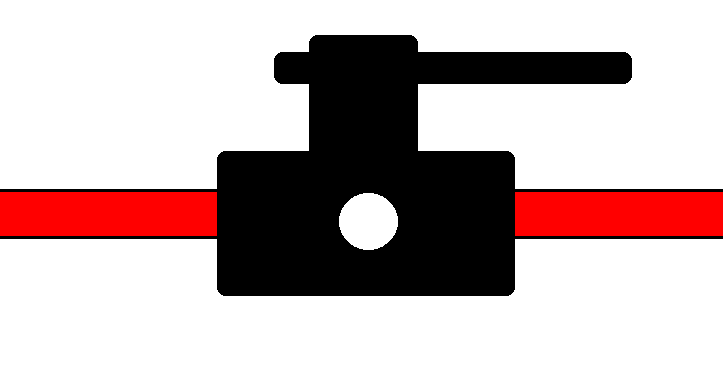

Трехходовые краны отличаются от двухходовых наличием в пробке третьего хода, а также третьего штуцера на корпусе, в который вворачивается заглушка с атмосферным отверстием диаметром 3 мм или 5 мм Трехходовых кранов на вагоне несколько:

Работа разобщительного крана

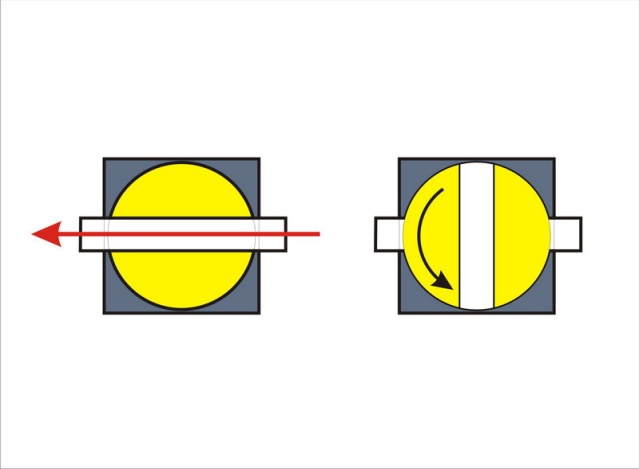

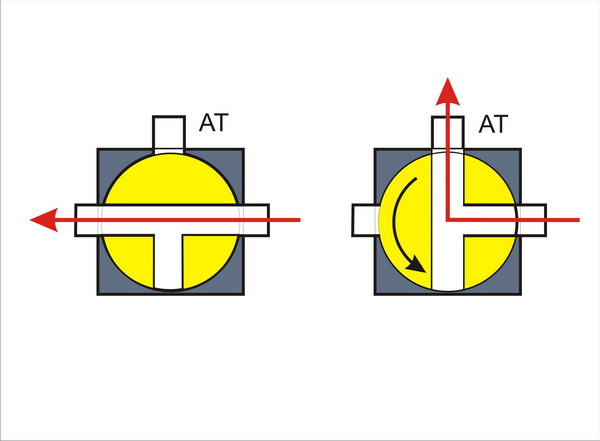

При перекрытии двухходового крана сообщавшиеся между собой каналы прохождения воздуха просто отсекаются друг от друга, а при перекрытии трехходового крана один из каналов сообщается с атмосферой.

А ) При перекрытии концевого крана напорной или тормозной магистрали на одном из вагонов состава начнется разрядка в атмосферу соответствующей воздушной магистрали со стороны головной или хвостовой части состава, в зависимости от места расположения перекрытого концевого крана. Так, если кран перекрыт в хвосте вагона (например, пятого по ходу движения), то разрядка воздушной магистрали будет происходить из шестого, седьмого и восьмого вагонов. А если кран перекрыт в головной части вагона по ходу движения, то разрядка воздушной магистрали начнется из первых четырех вагонов.

Б ) При разрыве трубопровода напорной или тормозной магистрали на одном из вагонов состава для продолжения движения необходимо этот вагон отделить ("высечь") от остальных вагонов состава. Для этого необходимо перекрыть концевые краны на автосцепках вагонов, смежных с автосцепками неисправного вагона. Так, если разрыв произошел на пятом вагоне по ходу движения, то краны следует перекрыть в хвостовой части четвертого вагона и в головной части шестого. Если, по ошибке, перекрыть концевые краны на автосцепках неисправного вагона, весь воздух из соответствующей воздушной магистрали со стороны головной и хвостовой части состава выйдет в атмосферу через эти перекрытые краны, что, в свою очередь, затруднит выход из подобной неисправности.

В) В случае разрыва резинотканевого рукава, ведущего к пневмоклапанам напорной или тормозной магистрали на одной из автосцепок, для прекращения утечки воздуха следует перекрыть концевые краны на смежных автосцепках двух сцепленных вагонов, и далее действовать согласно инструкции по выходу из случаев неисправностей на составе.
