2
185
Основная надпись по гост 2.104.68
Основная надпись по гост 2.104.68
10
5
20
ПРИЛОЖЕНИЕ Г
(обязательное) Форма 1

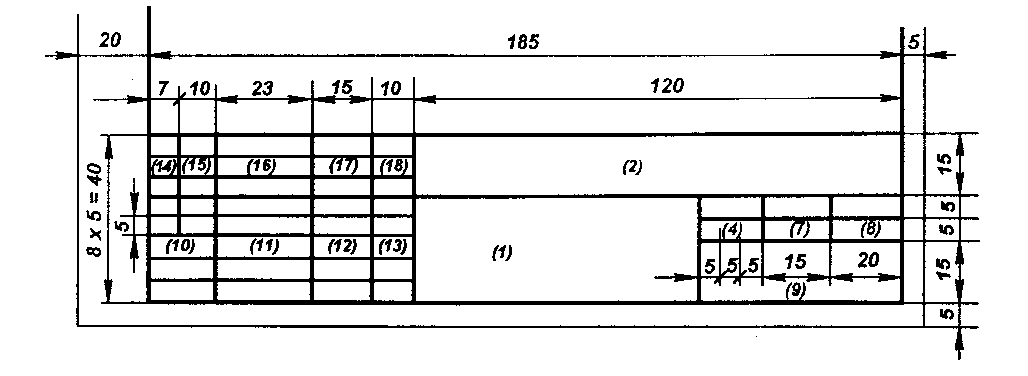

Основная надпись для чертежей и схем
ПРИЛОЖЕНИЕ Д
Форма 2
Основная надпись для текстовых конструкторских документов
(первый или заглавный лист)
ПРИЛОЖЕНИЕ Е
Форма 2а

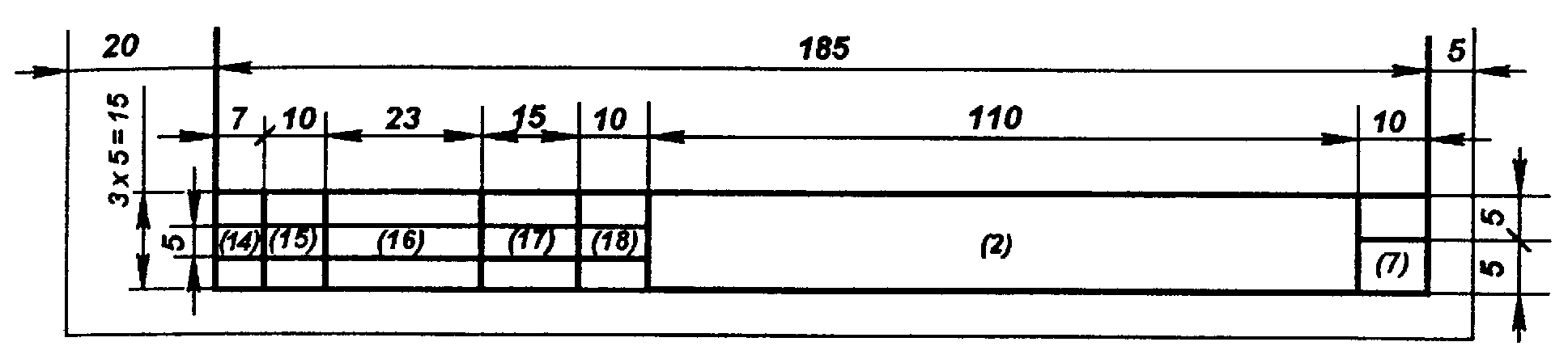

Основная надпись для чертежей (схем) и текстовых конструкторских документов (последующие листы)
ПРИЛОЖЕНИЕ Ж
(обязательное)
Министерство сельского хозяйства
Российской Федерации
АЗОВО-ЧЕРНОМОРСКАЯ ГОСУДАРСТВЕННАЯ АГРОИНЖЕНЕРНАЯ
АКАДЕМИЯ
Факультет____________________________
Кафедра _____________________________
Дисциплина __________________________
курсовой ПРОЕКТ
(расчетно-пояснительная записка)
Тема: ________________________________
_____________________________________
_____________________________________
Автор _______________________________
(фамилия и.о.)
Группа_______________________________
Руководитель _________________________
––––––––––––––––––––––––––––––––––––––
(звание, ученая степень, фамилия и.о.)
Зерноград – 200__
ПРИЛОЖЕНИЕ И
(обязательное)
Министерство сельского хозяйства
Российской Федерации
АЗОВО-ЧЕРНОМОРСКАЯ ГОСУДАРСТВЕННАЯ АГРОИНЖЕНЕРНАЯ АКАДЕМИЯ
Факультет____________________________
Кафедра _____________________________
Дисциплина __________________________
курсовАЯ РАБОТА
(расчетно-пояснительная записка)
Тема: ________________________________
_____________________________________
_____________________________________
Автор _______________________________
(фамилия и.о.)
Группа_______________________________
Руководитель _________________________
––––––––––––––––––––––––––––––––––––––
(звание, ученая степень, фамилия и.о.)
Зерноград – 200__
ПРИЛОЖЕНИЕ К
(обязательное)
Министерство сельского хозяйства
Российской Федерации
АЗОВО-ЧЕРНОМОРСКАЯ ГОСУДАРСТВЕННАЯ АГРОИНЖЕНЕРНАЯ
АКАДЕМИЯ
Ф
акультет
К
афедра
З
ав.
кафедрой
(подпись) (ученая степень, звание, ф.и.о.)
Дипломный проект
(Расчетно-пояснительная записка)
Тема___________________________________________
_______________________________________________
_______________________________________________
_______________________________________________
Автор _________________________________________________________
(подпись) (фамилия, имя, отчество)
Руководитель______________________________________________________
(подпись) (ученая степень, звание, ф.и.о.)
Н. контроль _______________________________________________________
(подпись) (ученая степень, звание, ф.и.о.)
Консультанты по:
Конструкторской части______________________________________________
(подпись) (ученая степень, звание, ф.и.о.)
Безопасности жизнедеятельности______________________________________
(подпись) (ученая степень, звание, ф.и.о.)
Экономической части________________________________________________
(подпись) (ученая степень, звание, ф.и.о.)
Зерноград – 200__
ПРИЛОЖЕНИЕ Л
(обязательное)
Ведомость документации проекта (первый лист) Форма 4
-
№ строки
Формат
Обозначение
Наименование
Кол. листов
№ экз.
Примечание
78
70
64
8
8
20
Изм
Лист
№док
Подп
Дата
Разраб.
Ведомость
документации
проекта
Литер
Лист
листов
Проверил
Т.контр.
АЧГАА, 200_
99076-__
Н.контр.
Утверд.
Приложение М
(обязательное)
Ведомость документации проекта (последующие листы) Форма 4а
№ строки |
Формат |
Обозначение |
Наименование |
Кол. лист. |
№ экз. |
При-меча-ние |
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
8 |
70 |
64 |
8 |
8 |
20 |
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
Лист |
||||
|
|
|
|
|
|
|||||
Изм |
Лист |
№докум |
Подп. |
Дата |
||||||
7
ПРИЛОЖЕНИЕ Н
(обязательное)
Р
асположение
основных надписей
1
а
)
на формате А4;
1
1
1 – основная надпись
б) на форматах больше А4
ПРИЛОЖЕНИЕ П
Пример заполнения основной надписи чертежей детали дипломного проекта
|
|
|
|
|
01.17.045.07.06.000
|
||||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
|
|
|
|
Стакан |
Лит |
Масса |
Масшт |
|||
Изм |
Лист |
№докум. |
Подп |
Дата |
У |
|
|
0,78 |
1:1 |
||
Разраб |
|
|
|
||||||||
Провер. |
|
|
|
||||||||
Т.контр |
|
|
|
Лист 1 |
Листов 2 |
||||||
|
|
|
|
В50ГОСТ2590-88 Круг Ст 3 ГОСТ 535-88 |
АЧГАА 2001, 97108- ТС |
||||||
|
|
|
|
||||||||
Утверд. |
|
|
|
||||||||
Н.контр.
ПРИЛОЖЕНИЕ Р
(обязательное)
Спецификация (первый лист)
20
5
-
форматЗона
Поз.
Обозначение
Наименование
Кол.
Примечание
66
8
70
63
1022
Основная надпись по ГОСТ 2.104-68
ПРИЛОЖЕНИЕ С
(обязательное)
Пример заполнения спецификации
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Примечание |
|||||||||
|
|
|
|
|
|
|
|||||||||
|
|
|
|
Документация |
|
|
|||||||||
|
|
|
|
|
|
|
|||||||||
А1 |
|
|
01.25.070.01.00.000.СБ
|
Сборочный чертеж |
|
|
|||||||||
|
|
|
|
|
|
|
|||||||||
|
|
|
|
Сборочные единицы |
|
|
|||||||||
|
|
|
|
|
|
|
|||||||||
А1 |
|
1 |
01.25.070.01.01.000 |
Корпус |
1 |
|
|||||||||
А2 |
|
2 |
01.25.070.01.02.000 |
Цилиндр |
1 |
|
|||||||||
А3 |
|
3 |
01.25.070.01.03.000 |
Головка |
1 |
|
|||||||||
А3 |
|
4 |
01.25.070.01.04.000 |
Рукоятка |
|
|
|||||||||
|
|
|
|
|
|
|
|||||||||
|
|
|
|
Детали |
|
|
|||||||||
|
|
|
|
|
|
|
|||||||||
А2 |
|
5 |
01.25.070.01.00.005 |
Вал |
1 |
|
|||||||||
А3 |
|
6 |
01.25.070.01.00.006 |
Гайка |
1 |
|
|||||||||
А3 |
|
7 |
01.25.070.01.00.008 |
Bтулка |
1 |
|
|||||||||
А3 |
|
8 |
01.25.070.01.00.009 |
Кольцо |
1 |
|
|||||||||
А3 |
|
9 |
01.25.070.01.00.012 |
Крышка |
1 |
|
|||||||||
А3 |
|
10 |
01.25.070.01.00.013 |
Крышка |
1 |
|
|||||||||
А4 |
|
11 |
01.25.070.01.00.016 |
Лист |
3 |
|
|||||||||
А4 |
|
12 |
01.25.070.01.00.018 |
Прокладка |
1 |
|
|||||||||
А4 |
|
13 |
01.25.070.01.00.019 |
Сухарь |
'7 |
|
|||||||||
Б4 |
|
14 |
01.25.070.01.00.021 |
Кольцо Ǿ87/ Ǿ79, s2 |
|
|
|||||||||
|
|
|
|
ЮЗ ТУ14-1-779-73 |
1 |
|
|||||||||
|
|
|
|
|
|
|
|||||||||
|
|
|
|
Стандартные изделия |
|
|
|||||||||
|
|
|
|
|
|
|
|||||||||
|
|
15 |
|
Винт М4 х 10.34 |
16 |
|
|||||||||
|
|
|
|
ГОСТ 1491-72 |
|
|
|||||||||
|
|
|
|
|
01.25.070.01.00.000.СБ
|
||||||||||
|
|
|
|
|
|||||||||||
Изм |
Лист |
№докум. |
Подп |
Дата |
|||||||||||
Разраб |
Смирнов |
|
1.06.01 |
Съемник винтовой Сборочный чертеж |
Литера |
Лист |
листов |
||||||||
Провер. |
Головин |
|
|
|
|
|
1 |
3 |
|||||||
Т.контр |
|
|
|
АЧГАА, 2001 99060-МП |
|||||||||||
Н.контр. |
Кравцов |
|
|
||||||||||||
Утверд. |
Петров |
|
|
||||||||||||
Продолжение приложения С
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Примечание |
|||||
|
|
16 |
|
Винт М6х8.34 |
1 |
|
|||||
|
|
|
|
ГОСТ 1476-93 |
|
|
|||||
|
|
17 |
|
Винт М6х12.34 |
3 |
|
|||||
|
|
|
|
ГOCT 17475-80 |
|
|
|||||
|
|
18 |
|
Винт М8х14.34 |
2 |
|
|||||
|
|
|
|
ГОСТ 1478-93 |
|
|
|||||
|
|
19 |
|
Гайка М20х1,56Н |
2 |
|
|||||
|
|
|
|
ГОСТ11871-88 |
|
|
|||||
|
|
20 |
|
Гайка М30х1,5-6Н |
2 |
|
|||||
|
|
|
|
ГОСТ11871-88 |
|
|
|||||
|
|
21 |
|
Кольцо Б35 |
1 |
|
|||||
|
|
|
|
ГОСТ13942-86 |
|
|
|||||
|
|
22 |
|
Кольцо СП47-31-5 |
2 |
|
|||||
|
|
|
|
ГОСТ 5308-71 |
|
|
|||||
|
|
23 |
|
Кольцо СП 52-39-5 |
1 |
|
|||||
|
|
|
|
ГОСТ 5308-71 |
|
|
|||||
|
|
24 |
|
Подшипник 1207 |
1 |
|
|||||
|
|
|
|
ГОСТ 5720-75 |
|
|
|||||
|
|
25 |
|
Подшипник 8308 |
2 |
|
|||||
|
|
|
|
ГОСТ 6874-75 |
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
Комплекты |
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
Комплект монтажных |
|
|
|||||
|
|
|
|
частей |
|
|
|||||
|
|
|
|
|
|
Прочность |
|||||
|
|
|
|
Болт М16 х 20.8.8 |
3 |
По |
|||||
|
|
|
|
ГОСТ 7805-70 |
|
ОСТ |
|||||
|
|
|
|
Болт М24 х 40.8.8 |
3 |
5.9035-71 |
|||||
|
|
|
|
|
01.25.070.01.00.000.СБ
|
Лист
2 |
|||||
|
|
|
|
|
|||||||
Изм |
Лист |
№докум. |
Подп |
Дата |
|||||||
ПРИЛОЖЕНИЕ Т
(рекомендуемое)

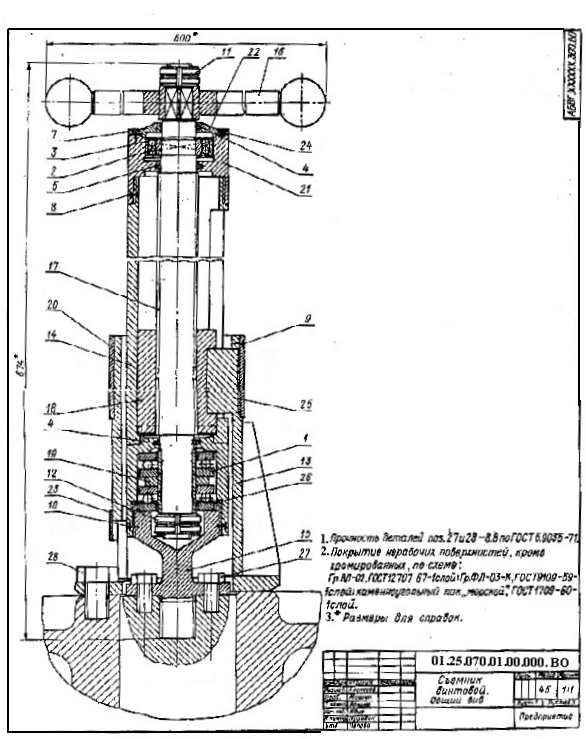

Пример выполнения чертежа общего вида
ПРИЛОЖЕНИЕ У
(рекомендуемое)

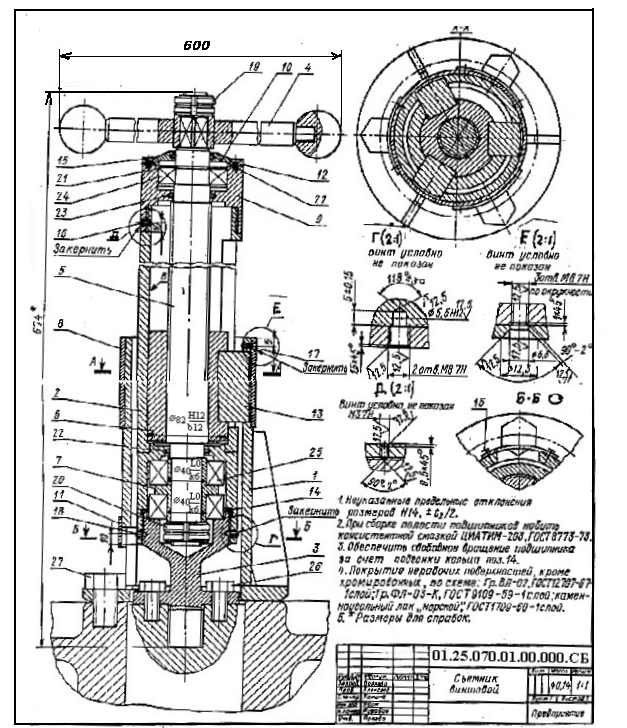

Пример выполнения сборочного чертежа
ПРИЛОЖЕНИЕ Ф
(рекомендуемое)
Варианты головок таблицы перечня составных частей изделия
Поз |
Обозначение |
Наименование |
Кол. |
Доп. указан. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8
70
63
10
34
1
85
Поз |
Обозначение |
Наименование |
Кол. |
Материал |
Доп.ук. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 60 63 10 30 14
185
Приложение Х
(обязательное)
Пример заполнения перечня составных частей
Поз |
Обозначение |
Наименование |
Кол. |
Доп.указан. |
||||
|
|
|
|
|
||||
|
|
Покупные изделия |
|
|
||||
|
|
|
|
|
||||
1 |
|
Подшипник 8508 |
2 |
|
||||
|
|
ГОСТ 3478-79 |
|
|
||||
2 |
|
Подшипник 1207 |
1 |
|
||||
|
|
ГОСТ 3478-79 |
|
|
||||
|
|
|
|
|
||||
3 |
|
Кольцо Б35 |
1 |
|
||||
|
|
ГОСТ 13942-86 |
|
|
||||
4 |
|
Кольцо СП47-31-5 |
2 |
|
||||
|
|
ГОСТ 6508-71 |
|
|
||||
5 |
|
Кольцо СП 52-39-5 |
2 |
|
||||
|
|
ГОСТ 6508-71 |
|
|
||||
|
|
|
|
|
||||
6 |
|
Винт М 4 х10.34 |
12 |
|
||||
|
|
ГОСТ 1491-80 |
|
|
||||
7 |
|
Винт М4 х12.34 |
4 |
|
||||
|
|
ГОСТ 1491-80 |
|
|
||||
8 |
|
Винт М6х8.34 |
1 |
|
||||
|
|
ГОСТ 1476 - 93 |
|
|
||||
9 |
|
Винт МбХ12.34 |
3 |
|
||||
|
|
ГOCT17475-80 |
|
|
||||
10 |
|
Винт М8х14.34 |
2 |
|
||||
|
|
ГОСТ 1478-93 |
|
|
||||
|
|
|
|
|
||||
11 |
|
Гайка М20х1,5-6H |
2 |
|
||||
|
|
ГОСТ 11871-88 |
|
|
||||
12 |
|
Гайка М30х.5-6Н |
2 |
|
||||
|
|
ГОСТ 11871-88 |
|
|
||||
|
|
|
|
|
01.25.070.01.01.000.В.О. |
Лист |
||
|
|
|
|
|
2 |
|||
Изм |
Лист |
№докум |
Подпись. |
Дата |
||||
Продолжение приложения Х
Поз |
Обозначение |
Наименование |
Кол. |
Доп. указ. |
||||
|
|
|
|
|
||||
|
|
Вновь разработанные |
|
|
||||
|
|
изделия |
|
|
||||
|
|
|
|
|
||||
13 |
01.25.070.01.00.013 |
Корпус |
1 |
Сб. единица |
||||
14 |
01.25.070.01.00.014 |
Цилиндр |
1 |
То же |
||||
15 |
01.25.070.01.00.015 |
Головка |
1 |
То же |
||||
16 |
01.25.070.01.00.016 |
Рукоятка |
1 |
То же |
||||
17 |
01.25.070.01.00.017 |
Вал |
1 |
|
||||
18 |
01.25.070.01.00.018 |
Гайка |
1 |
|
||||
19 |
01.25.070.01.00.019 |
Втулка |
1 |
|
||||
20 |
01.25.070.01.00.020 |
Кольцо |
1 |
|
||||
21 |
01.25.070.01.00.021 |
Крышка |
1 |
|
||||
22 |
01.25.070.01.00.022 |
Крышка |
1 |
|
||||
23 |
01.25.070.01.00.023 |
Лист |
1 |
|
||||
24 |
01.25.070.01.00.024 |
Прокладка |
1 |
|
||||
25 |
01.25.070.01.00.025 |
Сухарь |
3 |
|
||||
26 |
01.25.070.01.00.026 |
Кольцо |
1 |
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
01.25.070.01.01.000.В.О
|
Лист
|
||
|
|
|
|
|
||||
3 |
||||||||
Изм |
Лист |
№докум |
Подпись. |
Дата |
||||
3
ПРИЛОЖЕНИЕ Ц
(рекомендуемое)

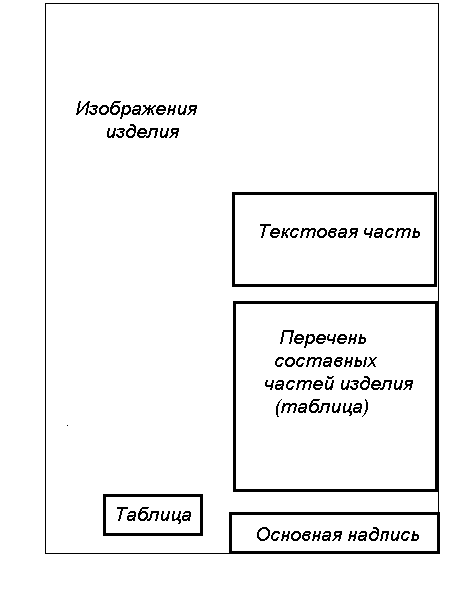

Схема оформления чертежа общего вида
ПРИЛОЖЕНИЕ Ш
(обязательное)
Перечень элементов принципиальной схемы машины
1
85
20 110
10 45
15
8min |
Наименование
Наименование |
кол. |
Примеч. |
|
|
|
|
|
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ Щ
(информационное)
Перечень стандартов ЕСКД и ЕСТД по состоянию на 01.01. 2001 г.
2.101-68 Виды изделий
2.102-68 Виды и комплектность конструкторских документов
2.10З-68 Стадии разработки
2.104-68 Основные надписи
2.105-95 Общие требования к текстовым документам
2.106-96 Текстовые документы. Спецификация
2.109-73 Основные требования к чертежам
2.113-75 Групповые и базовые конструкторские документы
2.114-95 Технические условия. Правила построения, изложения и оформления
2.118-73 Технические приложения
2.119-73 Эскизный проект
2.120-73 Технический проект
2.201-80 Классификация и обозначение изделий и конструкторских
документов
2.301-68 Форматы
2.302-68 Масштабы
2.303-68 Линии
2.305-68 Изображение – виды, размеры, сечения
2.306-68 Обозначение графических материалов и правила нанесения их на
чертежах
2.307-68 Нанесение размеров и предельных отклонений
2.308-79 Указание на чертежах предельных отклонений формы и
расположения поверхностей
2.309-73 Обозначение шероховатости поверхностей
2.310-68 Нанесение на чертежах обозначений покрытий, термической и
других видов обработки
2.311-68 Изображение резьбы
2.312-72 Условные изображения и обозначения швов сварных соединений
2.313-82 Условные обозначения и обозначения швов неразъемных
соединений
2.315-68 Изображения упрощенные и условные крепежных деталей
2.316-68 Правила нанесения на чертежах надписей, технических требований
2.317-69 Аксонометрические проекции
2.401-68 Правила выполнения чертежей пружин
2.402-68 Условные изображения зубчатых колес, реек, червяков и звездочек
цепных передач
2,403-75 Правила выполнения чертежей
2.404-75 Правила чертежей зубчатых реек
2.405-75 Правила выполнения чертежей конических зубчатых колес
2.406-76 Правила выполнения чертежей цилиндрических червяков и
червячных колес
2.407-75 Правила выполнения чертежей червяков и колес глобоидных
передач
2.408-68 Правила выполнения рабочих чертежей звездочек приводных
роликов и втулочных цепей
2.409-74 Правила выполнения чертежей зубчатых (шлицевых) соединений
2.410-68 Правила выполнения чертежей металлических конструкций
2.411-72 Правила выполнения чертежей труб, трубопроводов и
трубопроводных систем
2.413-72 Правила выполнения конструкторской документации изделий,
изготовляемых с применением электрического монтажа
2.414-75 Правила выполнения чертежей жгутов, кабелей и проводов
2.415-68 Правила выполнения чертежей изделий с электрическими обмотками
2.415-68 Условные обозначения сердечников магнитопроводов
2.417-91 Правила выполнения чертежей печатных плат
2.420-69 Упрощенные изображения подшипников качения на сборочных
чертежах
2.421-75 Правила выполнения рабочих чертежей звездочек для пластинчатых
цепей
2.425-74 Правила выполнения чертежей звездочек для зубчатых цепей
2.426-74 Правила выполнения рабочих чертежей звездочек для разборных
цепей
2.427-75 Правила выполнения рабочих чертежей звездочек для
круглозвенных цепей
2.601-95 Эксплуатационные документы
2.602-95 Ремонтные документы
2.604-68 Чертежи ремонтные
ЕСКД. Схемы. Виды и типы. Общие требования к выполнению
ЕСКД. Правила выполнения электрических схем
ЕСКД. Правила выполнения кинематических схем
ЕСКД. Правила выполнения гидравлических и пневматических схем
ЕСКД. Правила выполнения электрических схем обмоток и изделий с обмотками
ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники
ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах
2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах
2.721-74 ЕСКД . Обозначения условные графические в схемах. Обозначения общего применения
2.722-68 ЕСКД. Обозначения условные графические в схемах. Машины
электрические
2.723-68 ЕСКД. Обозначения условные графические в схемам. Катушки
индуктивности, дроссели, трансформаторы, автотрансформаторы
и магнитные усилители
2.725-68 ЕСКД. Обозначения условные графические в схемах. Устройства
коммутирующие
2.726-68 ЕСКД. Обозначения условные графические в схемах. Токосъёмники
2.727-68 ЕСКД. Обозначения условные графические в схемах. Разрядники,
предохранители
2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы
конденсаторы
2.729-68 ЕСКД. Обозначения условные графические в схемах. Приборы
электроизмерительные
2.730-73 ЕСКД. Обозначения условные графические в схемах. Приборы
полупроводниковые
2.731-81 ЕСКД. Обозначения условные графические в схемах. Приборы
электровакуумные
2.732-68 ЕСКД. Обозначения условные графические в схемах. Источники света
ЕСКД. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные: линии задержки
ЕСКД. Обозначения условные графические в схемах. Элементы цифровой техники.
2.744-68 ЕСКД. Обозначения условные графические в схемах. Устройства элек- трозапальные
2.745-68 ЕСКД. Обозначения условные графические в схемах. Электронагреватели ,устройства и установки электротермические
2.755-87 ЕСКД. Обозначения условные графические в схемах. Устройства
коммутационные и контактные соединения
2.756-76 ЕСКД. Обозначения условные графические в схемах. Воспринимающая
часть электромеханических устройств.
ЕСКД. Обозначения условные графические в схемах. Сигнальная техника
ЕСКД. Обозначения условные графические в схемах. Элементы аналоговой техники
ЕСКД. Обозначения условные графические в электрических схемах. Частоты и диапазоны частот для систем передачи с частотным разделением каналов
2.763-85 ЕСКД. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией
ЕСКД. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации
ЕСКД. Обозначения условные графические в электрических схемах. Запоминающие устройства
ЕСКД. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением канала
ЕСКД. Обозначения условные графические в электрических схемах. Реле защиты
ЕСКД. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ЕСКД. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные
ЕСКД. Обозначения условные графические. Элементы трубопроводов
ЕСКД. Обозначения условные графические. Арматура трубопроводная
2.789-74 ЕСКД. Обозначения условные графические. Аппараты теплообменные
ЕСКД. Обозначения условные графические. Аппараты сушильные
СПДС. Внутреннее электрическое освещение. Рабочие чертежи
21.613-88 СПДС. Силовое электрооборудование. Рабочие чертежи
3-1001-81 Общие положения
3-1002-81 Стадии разработки и виды документов
3-1003-82 Основные надписи
3-1005-84 Формы и правила оформления документов общего назначения
3.1007-81 опоры, зажимы, установочные устройства. Графические
обозначения
3.1009-82 Термины и определения основных понятий
3.1116-79 Нормоконтроль
3.1118-82 Формы и правила оформления маршрутных карт
3.1119-83 Общие требования к комплектности и оформлению комплектов
документов на единичные технологические процессы
3.1120-83 Общие правила отражения и оформления требований безопасности
труда в технологической документации
3.1121-84 Общие требования к комплектности и оформлению комплектов документов на типовые и групповые технологические процессы
(операции)
3.1122-84 Формы и правила оформления документов специального
назначения. Ведомости технологические
3.1123-84 Формы и правила оформления технологических документов,
применяемых при нормировании расходов материалов
3.1125-88 Правила графического выполнения элементов литейных форм и
отливок
3.1126-88 Правила выполнения графических документов на поковки
3.1127-93 Общие правила выполнения текстовых технологических документов
3.1128-93 Общие правила выполнения графических технологических
документов
3.1129-93 Общие правила записи технологической информации в технологи-
ческих документах на технологические процессы и операции
3.1130-93 Общие требования к формам и бланкам документов
3.1201-85 Система обозначения технологической документации
3.1401-85 Формы и правила оформления документов на технологические
процессы литья
3.1402-84 Формы и правила оформления документов на технологические
процессы раскроя материалов
3.1403-85 Формы и правила оформления документов на технологические
процессы и операции ковки и штамповки
3.1404-86 Формы и правила оформления документов на технологические
процессы и операции резанием
3.1405-86 Формы и требования к заполнению и оформлению документов на
технологические процессы термической обработки
3.1407-86 Формы и требования к заполнению и оформлению документов на
технологические процессы (операции), специализированные по
методам сборки
3.1408-85 Формы и правила оформления документов на технологические
процессы получения покрытий
3.1409-86 Формы и требования к заполнению и оформлению документов на
технологические процессы (операции) изготовления изделий
из пластмасс и резины
3.1412-87 Требования к оформлению документов на технологические
процессы изготовления изделий методом порошковой металлургии
3.1428-91 Требования к оформлению документов на технологические
процессы изготовления изделий методом печатных плат
3.1502-85 Формы и правила оформления документов на технический контроль
3.1507-84 Правила оформления документов на испытания
3.1701-79 Правила записи операций и переходов. Холодная штамповка
3.1702-79 Правила записи операций и переходов. Обработка резанием
3.1703-79 Правила записи операций и переходов. Слесарные и слесарно-
сборочные работы
3.1704-81 Правила записи операций и переходов. Пайка и лужение
3.1705-81 Правила записи операций и переходов. Сварка
3.1706-83 Правила записи операций и переходов. Ковка и горячая штамповка
3.1707-84 Правила записи операций и переходов. Литье
3.1901-74 Нормативно-техническая информация общего назначения,
включаемая в формы технологических документов
520-89 Подшипники качения. Общие технические условия
831-75 Подшипники качения радиальные шариковые, радиально-упорные
однорядные. Типы и основные размеры
3478-79 Подшипники качения. Основные размеры
