§ 4 Управление сопроцессором z80

_ ЗАХВАТ ШИН Z80 _

Когда главный CPU (M68000) хочет получить доступ к адресному пространству Z80, сначала надо захватить шины. Для этого надо записать в регистр $A11100 в бит D8 единичку. Потом подождать, пока Z80 не освободит шины. При включении питания CPU может беспрепятственно обращаться к области Z80.

$A11100 D8 (запись) 0 : Отмена сигнала запроса захвата шин (BUSREQ).

1 : Запрос на захват шин (BUSREQ).

D8 (чтение) 0 : Z80 освободил шины и доступ его ресурсам разрешен.

1 : Z80 работает, доступ к ресурсам Z80 запрещен.

Алгоритм захвата шин сопроцессора Z80:

Шаг	Действия
1	Записать слово $0100 по адресу $A11100
2	Повторять шаг 2, пока бит D8 не станет равным 0
3	Обращаться к ресурсам Z80 (запись программы, обращение к YM2612 и т.д.)
4	Записать слово $0000 по адресу $A11100

Обращаться к регистру $A11100 можно и побайтно, в этом случае бит D8 становится D0.

_ СБРОС Z80 _

CPU 68000 может инициировать сброс сопроцессора Z80. Z80 автоматически сбрасывается при включении питания.

$A11200 DS ( W) O: Запрос на сброс сопроцессора

1 : Отмена сброса

Обращаться к регистру $A11100 можно и побайтно.

• От переводчика:

• На самом деле, при включении питания, регистр $A11200 обнулен, что приводит к “вечной” перезагрузке сопроцессора. В

отличии от процессоров x86, это состояние абсолютно безопасно для Z80. Более того, в этом режиме он потребляет

минимальное количество энергии. Так же, при постоянной перезагрузке Z80, захватывать шины не обязательно, т.к. Z80

сам освобождает шины в состоянии перезагрузки. Все это работает на реальной приставке, и может не поддерживаться

эмуляторами. Поэтому, рекомендуется придерживаться стандартного алгоритма.

§5 Ресурсы z80

Сопроцессор Z80 может работать автономно. После захвата шин, ресурсы Z80 становятся доступны по адресу $A00000.

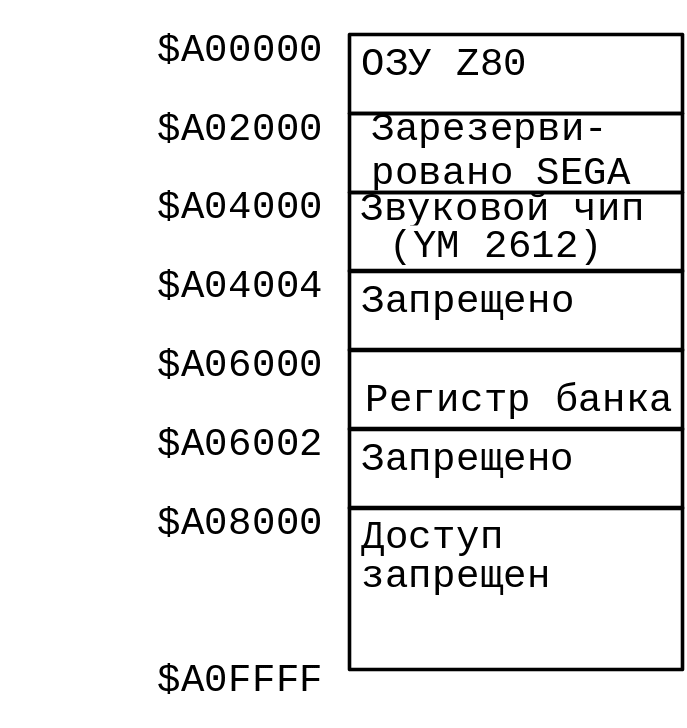

Карта ресурсов Z80 дана ниже:

_ ОЗУ Z80 _

Здесь хранится программа для Z80 (звуковой драйвер). Для доступа к этой области используйте байтовые операции.

_ ЗВУКОВОЙ ЧИП _

Эта область отведена для звукового чипа YM 2612. При доступе к нему от CPU 68000, используйте байтовые операции.

_ РЕГИСТР ПЕРЕКЛЮЧЕНИЯ БАНКА _

Доступ процессора Z80 к ресурсам CPU 68000 основано на переключении банка (куска адресного пространства). Один банк занимает старшие 32Кбайта в ресурсах Z80. В регистр переключения заносится номер требуемого банка. Всего их 512 ($000-$1FF, 512*32Кб=16384Кб=16Мб). Этот регистр можно установить и со стороны Z80, и со стороны 68000. Доступ к банку со стороны Z80 будет по адресам $8000-$FFFF. Доступ к банку со стороны 68000 будет по адресам $A08000-$A0FFFF. Не рекомендуется использовать доступ к банку со стороны 68000.

• От переводчика:

• На самом деле, из-за упрощения схемы, при попытке чтения банка со стороны 68000, считывается “висячка” шины.

МЕТОД УСТАНОВКИ БАНКА

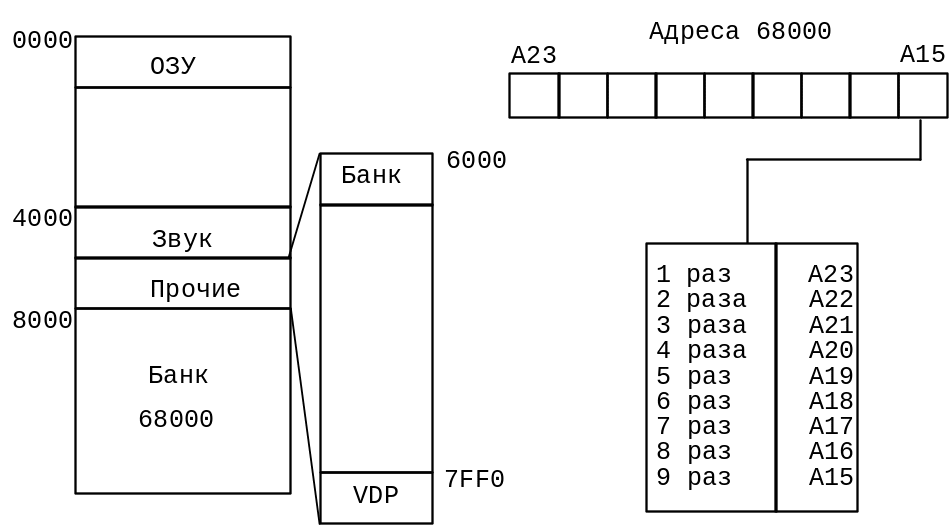

При доступе к ресурсам 68000, Z80 использует систему переключающихся банков. Номер банка устанавливается записью 9 раз в регистр. Эти 9 бит дополнят биты адреса 68000 (15 – 23):
