Розрахуємо статичну потужність

,

де V_м – швидкість руху механізму переміщення моста, V_м=70 м/хв.; _ном - ККД механізму,  = 0,8;

Маємо:

кВт.

Перераховуємо на стандартне тв

,

де ТВ_м – задана тривалість включення механізму переміщення моста, ТВ_м = 45 %; ТВ_вст – стандартна тривалість включення, ТВ_вст = 60%;

кВт.

Вибір двигуна

Маючи значення потужності Р_стмр = 1,17 при ТВ = 60% обираємо двигун MTF 011-6 з такими параметрами:

Р_н =1,2 кВт;

n_двм =910 об/хв;

М_max =39 Нм;

GD² =0,085 кгм²;

ТВ_в=60 %;

_в=0,605;

cos=0,59.

5 Розрахунок системи освітлення цеху

Розрахунок будемо вести, виходячи з умови, що мостовий кран розміщений у складальному цеху.

Габаритні розміри цеху:

Висота H = 15 м;

Довжина А = 62 м;

Ширина В = 16 м;

Приміщення чисте і сухе. Пил відсутній.

Кількість годин у році, які працює кран – 4000.

Для даного приміщення маємо:

- мінімальне освітлення (табл. 12.24 [2]) Е_min = 300 Лк;

- коефіцієнт відбиття від стелі _п = 0,7;

- коефіцієнт відбиття від стін _с = 0,5;

- коефіцієнт відбиття від підлоги _р.п. = 0,1.

Cвітловий потік одного світильника :

,

де Ф - світловий потік одного світильника, лм;

k_з – коефіцієнт запасу, приймаємо (табл.12.25 [2]) k_з = 1,5;

Е_min – мінімальна освітленність даного преміщення, Е_min = 300 Лк;

S – площа освітлення приміщення, м²;

S = AB,

S = 62∙16 = 992 м².

Z- коефіцієнт нерівномірності освітлення, приймаємо Z = 1,15;

 - коефіцієнт використання, є функцією залежної від змінних:

 = f (тип світильника, _п, _с, _р.п., і),

де і – індекс приміщення, розраховується за формулою:

,

де h – висота підвісу світильника, м:

h = H - 1,

h = 15 – 1 = 14.

Отримаємо:

.

Маючи значення всіх змінних, визначаємо коефіцієнт використання (табл.5.9, Кнорринг):

 = 0,711 ;

Знаходимо N-кількість ламп за формулою, (шт)

;

Відстань між світильниками у ряді, (м):

L_a = h∙λ_е,

L_a = 14∙0,49 = 6,86,

де λ_е - еквівалентний коефіцієнт приймається λ_е = 0,49 ( табл. 4-16 [3]);

Приймаємо N = 20 шт.

Підставляємо отримані значення у формулу світлового потоку, отримаємо, (лм):

.

Вибір ламп і світильників

Обираємо світильники РСП 05700/ДО3. Для даного типу світильників обираємо лампи типу ДРЛ 700, які мають такі параметри:

напруга лампи,(В) U_л = 140;

потужність, (Вт) Р = 700;

термін служби, (год) Т = 10000;

світловий потік однієї лампи, (лм) Ф_л = 40000;

розміри D = 152 мм;

L = 368 мм;

Умова перевірки на світловий потік лампи :

,

32491 лм < 40000 лм < 43321лм

Умова перевірки виконується.

Розміщення світильників на території цеху.

Кількість світильників в ряду

,

де n = 2 - кількість рядів ламп у цеху, приймається в залежності від ширини цеху.

Відстань між світильниками у ряді, (м):

L_a = h∙λ_е,

L_a = 14∙0,49 = 5,86,

приймаємо L_a = 6 м,

де λ_е - еквівалентний коефіцієнт приймається λ_е = 0,49 ( табл 4-16 [3]);

Розрахуємо відстань між крайнім світильником в ряду і стіною.

Приймаємо

,

.

Визначення відстані між світильниками по ширині.

Виходячи із співвідношення , приймаємо:

,

Розрахуємо відстань між світильниками до стіни по ширині

, м,

м.

План розміщення світильників у цеху зображено на рисунку 5.1

Рисунок 5.1 - План розміщення світильників у цеху

Знайдемо відстані від проекцій світильників до обраної точки, (м) ,

,

Отже, маємо :

,

,

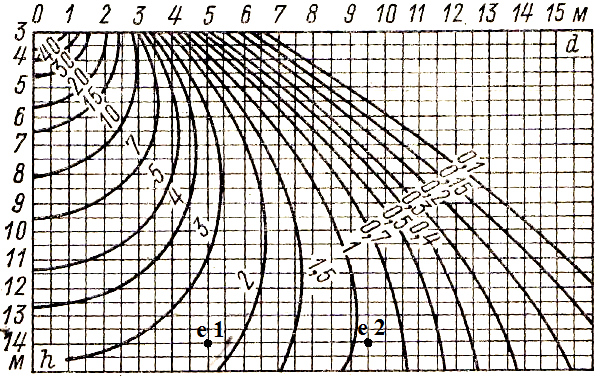

Рисунок 5.2 - Криві просторових ізолюкс

Маючи значення d₁, d₂, а також значення висоти підвісу (14 м) світильників над підлогою згідно кривих просторових ізолюкс (рисунок 5.2), отримаємо:

е₁ = 2,2 Лм , е₂ = 0,87 Лм .

Сумарна освітленість, (лк)

Визначаємо систему освітлення згідно точкового методу

;

де  - коефіцієнт неврахованої освітленності,  = 1,1

, лк

Виконаємо перевірку

0,9 1,2

298,78 лк 300 лк 398,37 лк

Умова перевірки виконується, тому розрахунок проведений вірно і освітлення задовольняє нормам.

6 Принципова схема електропостачання цеху з зазначенням апаратів для живлення крану i системи освітлення

З умов проектування відомо, що цех живлять два трансформатори, які забезпечують надійне електропостачання цеху. Принципова схема електропостачання цеху зображена на рисунку 6.1.

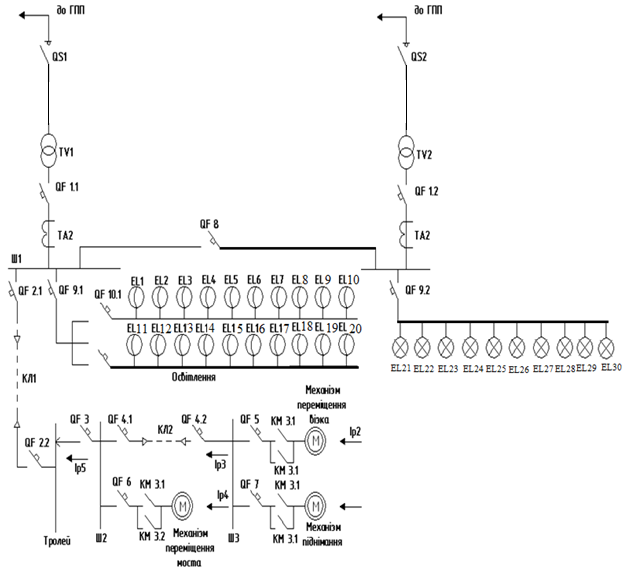

Рисунок 6.1 – Принципова схема електропостачання цеху

Умовні позначення на схемі:

TV – трансформатор;

КЛ – кабельна лінія;

TA – трансформатор струму;

QF – автоматичний вимикач;

KM – контактор.

Для надійності живлення в цеху використовується два силових трансформатори, кожен з яких живиться від своєї секції шин ГПП.

З низької сторони трансформаторів розташовуються їх розподільчі пункти, між якими є з’єднання з допомогою автоматичного вимикача. Цей автоматичний вимикач в нормальному стані має розімкнуте положення і включається при виході з роботи одного із трансформаторів, забезпечуючи так званий автоматичний ввід резерву.

Від розподільних пунктів трансформаторів живляться через автоматичні вимикачі групи силових споживачів цеху. Одна з ліній живлення використовується для мостового крану.

Від одного з розподільних пунктів трансформаторів живиться система робочого освітлення цеху, а від другого - аварійне освітлення.
