Розрахуємо річне споживання енергії (кВтгод):
Wрп = Wгп tр
Wрп = 13 3900=77400 кВтгод;
Суміщений режим руху механізмів крану

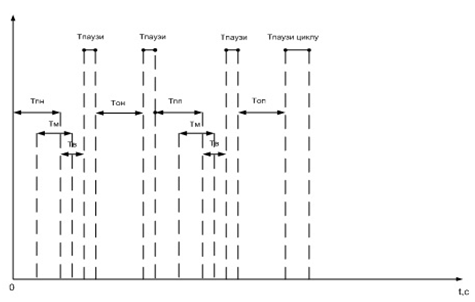

На рис.13.2 зображений суміщений режим руху механізмів крану.
Рисунок 13.2 - Графік повного циклу механізму крану при суміщеному русі
Визначення часу суміщеного режиму руху механізмів крану.
Тц
= tпн
+
tв
+
tм
+ tпауз
+ tон
+ tпауз
+ tпп
+
tв
+
tм
+ tпауз
+ tоп
+ tпаузц
Підставивши відповідні значення отримуємо Тц (с):
Тц = 61,25 + 18,75 + 47,14+20+60,68+20+60,745+ 18,75+ 47,14+20+ +60,72 + 30 = 366,34 c;
Розрахуємо кількість циклів за годину при суміщеному режимі руху механізмів крану Nпц :
Розрахуємо споживання енергії за годину (кВтгод ):
Розрахуємо річне споживання енергії (кВтгод):
Wрп = Wгп tр
Wрп = 10 4000=40000 кВтгод
При використанні послідовного режиму роботи крану призводить до зменшення споживання енергії, але й до зменшення продуктивності роботи кранової установки.
Меза 2.
Економічний режим роботи трансформаторів
Економічний режим роботи трансформаторів визначає число одночасно увімкнених трансформаторів, які забезпечують мінімум втрат електричної енергії в цих трансформаторах.
Цех живлять два трансформатори тм 1000/10 з паспортними даними
Sтр= 1000 кВА,
UВН = 10 кВ,
UНН = 0,4 кВ,
Рк=11 кВт,
Px=1,9
Ix=1,7 %
uк = 5,5 %,
сos = 0,71,
= 0,78;
У нашому конкретному випадку при зниженні навантаження економічним буде вважатися відключення одного з трансформаторів, коли коефіцієнт навантаження працюючих трансформаторів досягає відповідного значення,що визначається за формулою:
де
-
коефіцієнт
навантаження;
-
число увімкнених трансформаторів;
-
втрати холостого ходу трансформатора
(кВт);
-
реактивні втрати холостого ходу (квар)
трансформатора,що розраховуються за
формулою:
,
де - номінальна потужність трансформатора (кВА);
-
струм холостого ходу трансформатора
(%);
маємо:
-
коефіцієнт зміни втрат в трансформаторах
(кВт/квар).
Приймаємо
=
0,15
(для понижуючих трансформаторів 10-6/0,4
кВ, що живляться від районної мережі;
-
втрати короткого замикання трансформатора
(кВт);
-
реактивні втрати короткого замикання
(квар), що розраховуються за формулою:
,
де
-
напруга короткого замикання трансформатора
(%);
маємо:
Отже, остаточно:
Розрахуємо потужність (кВА), при якій є доцільним відключати дин із трансформаторів:
тобто:
;
На рисунку 13.3 зображений добовий графік навантаження трансформаторів
Рисунок 13.3 - Добовий графік навантаження трансформаторів
Використовуючи
дані
рисунку 11.3, розрахуємо втрати електричної
енергії в трансформаторах (кВт
год)
за формулою:
,
де
-
повне число
годин
роботи
трансформаторів,
=
24 год;
-
число годин роботи трансформатора при
певному навантаженні (год);
-
коефіцієнт завантаження
при
роботі двох трансформаторів
при
роботі одного трансформатора
Підставивши відповідні дані, отримуємо втрати електричної енергії при
роботі двох трансформаторів (кВт год):
Підставивши відповідні данні отримуємо втрати електричної енергії при відключенні одного з трансформаторів в часи невеликого навантаження (кВт год):
Тепер визначимо економію електричної енергії при відключенні одного з трансформаторів (кВт год):
Підставивши відповідні значення, маємо:
Отже, відключення одного з трансформаторів при низьких навантаженнях є доцільним і призводить до економії електричної енергії.
Меза 3.
Оскільки площа цеху досить велика, та в звязку з тим, що встановлені лампи мають значну потужність, то доцільно б було залишати лампи ввімкненими лише в місці проведення робіт. В іншій частині цеху, при необхідності, для підтримання певного рівня освітленості, можливо використовувати додаткові лампи, які будуть мати меншу потужність, завдяки чому можливе зниження споживання електричної енергії. Це стосується, також періодів обідніх та виробничих перерв.
