Практическая работа № 3.

Тема: Решение задач на приведение магнитного склонения к году плавания и переход от магнитных направлений к истинным и компасным.

Цель занятия: Научить курсантов рассчитывать направления и навигационные параметры привидение графического счисления и управлением судна. Умение и навыки, которые должны приобрести обучаемые на занятии: уметь правильно исправлять румбы и вести точное счисление.

Наглядные пособия, оборудование: Навигационная карта и плакаты.

Перечень используемых источников:

Основная:

Дмитриев В.И. Справочник капитана / В.И. Дмитриев, В.Л. Григорян, СВ. Козик, В.А. Никитин, Л.С. Рассукованый, Г.Г. Фадеев, Ю.В. Цитрик. Под общей редакцией В.И. Дмитриева - СПб.: Элмор, 2009. - 816 с.

_{Дмитриев В.И., Григорян В.Л., Катенин В.А. Навигация и лоция. Учебник для вузов (3-е издание переработанное и дополненное) / Под общ. ред.}

_{д.ф.тин Б, И. Дмитриева. - М.. иМОГКНЖА», 2009. - 458 с.}

Дополнительная: Наставление по организации штурманской службы (НОШС-87)-Гипрорыбфлот и мореходные таблицы.

Содержание и порядок выполнения работы : Основные формулы и определения.

В навигации существуют четыре системы счета направлений: круговая, полукруговая, четвертная и румбовая.

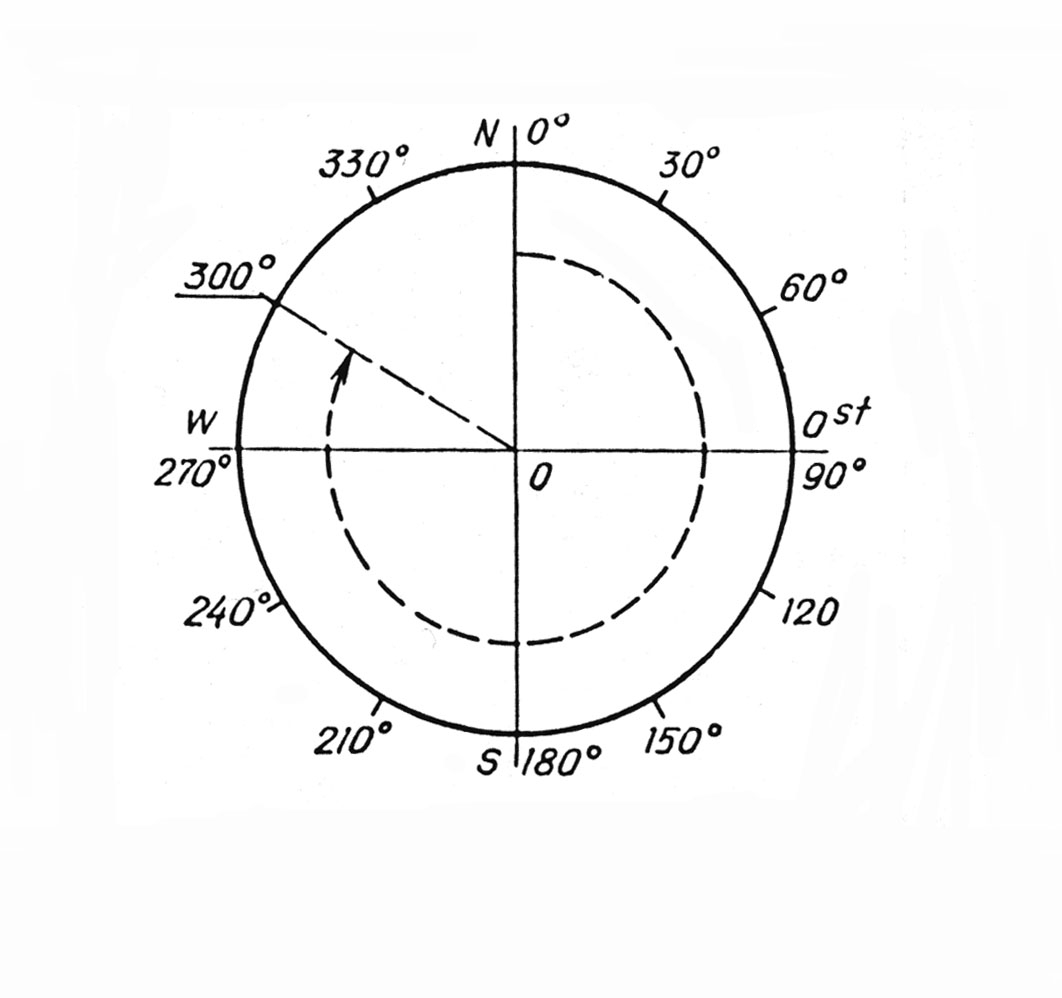

По круговой системе счет направлений ведется от точки N по направлению движения часовой стрелки от 0 до 360 (рис. 1.6).

Рис. 1.6

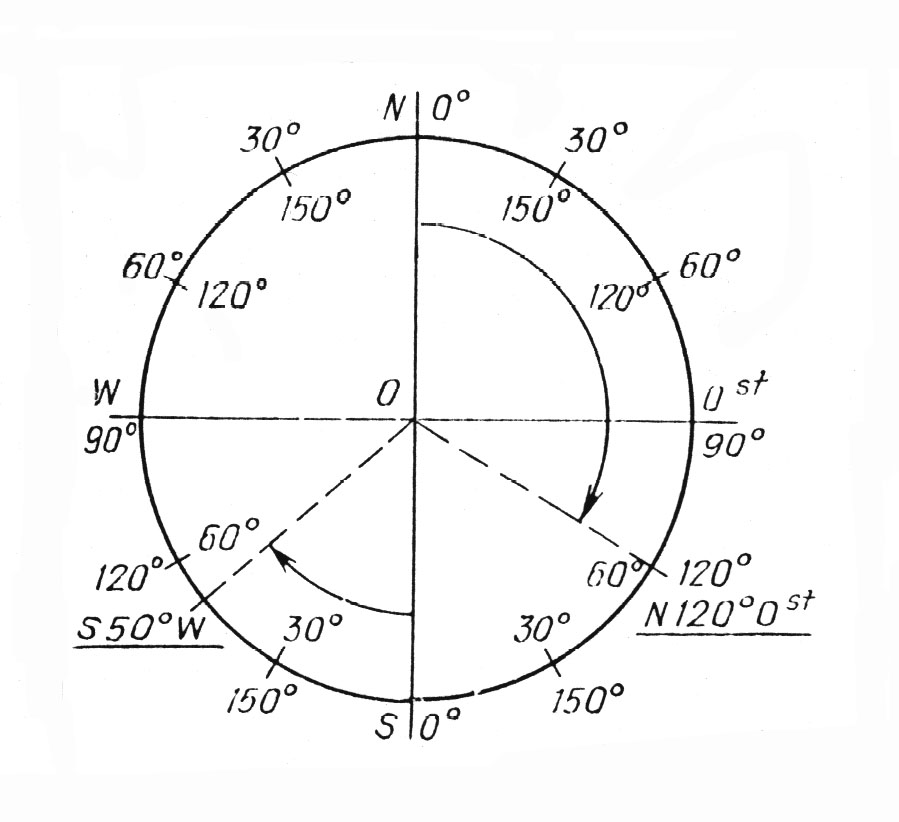

По полукруговой системе счет направлений ведется как от северной, так и от южной частей линии N–S в сторону точек Е или W по направлению движения часовой стрелки от 0 до 180 (рис. 1.7).

Рис. 1.7

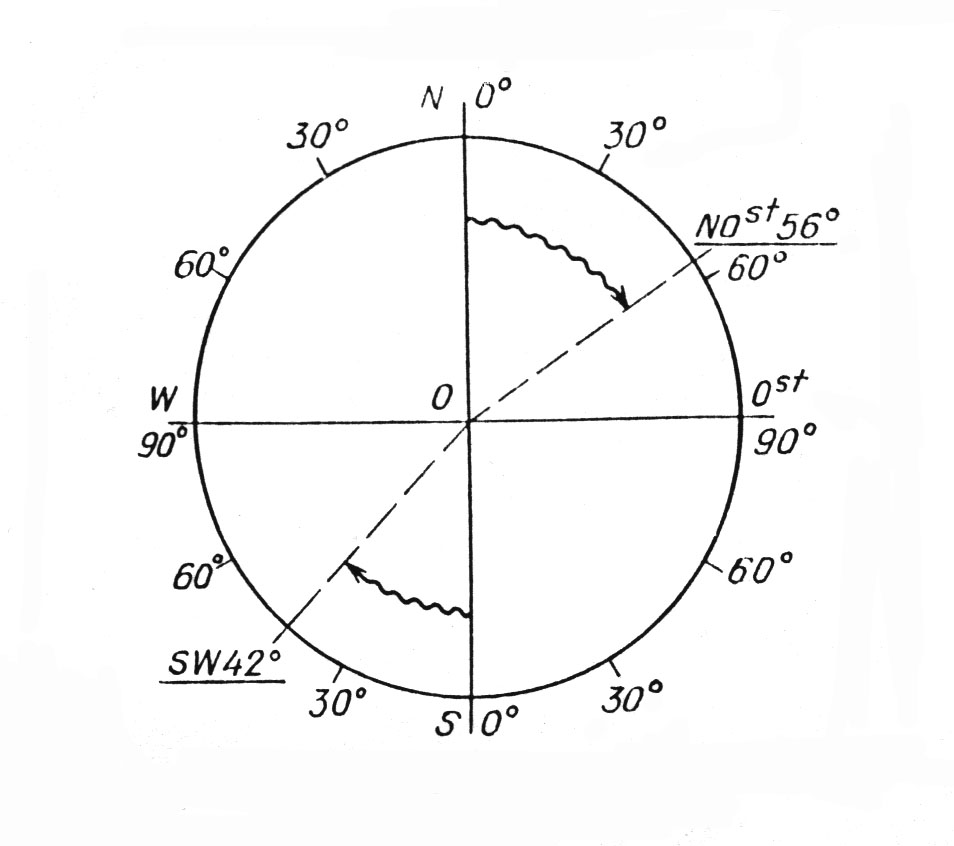

По четвертной системе счет направлений ведется как от северной, так и от южной частей линии –S по направлению движения часовой стрелки в пределах одной четверти (от 0 до 90. По данной системе счет записывается с указанием четверти (рис. 1.8).

Рис. 1.8

Румбовая система счета направлений показана на рис. 1.9.

Рис. 1.9

В табл. 41 ''Румбы в градусной мере'', указанной в МТ-2000, даны номера румбов и соответствующие им углы в градусах по круговому счету (приложение 2).

Примеры решения задач:

1. Счет направлений по полукруговой системе:

120,0,

S50,0W.

2. Счет направлений по четвертной системе:

,

SW.

3. Выражение румба NtW по четвертной и круговой системам счета:

NtW = 1·11,25 = W11,2,

W11,2    ,  ,.

1.Задачи для самостоятельного решения.

Задача 1.3.1. Выразить в градусах по четвертной и круговой системам следующие румбы:

NtE, EtN, NW, WSW, EtN, ESE, NEtN, SWtW, NE, NWtN.

Задача 1.3.2. Выразить по четвертной системе следующие направления: 450, 112,5 , , , 4,5 , , , ,0.

Задача 1.3.3. Назвать направления, обратные перечисленным:

tE, 22,5°, SEtE, EtN, 112,5º, WSW, StW, 292,5º, NNW, 225,0º, WtS.

Задача 1.3.4. Назвать направления, перпендикулярные перечисленным: NE, ESE, SE45º, 90,0º, 153,0º, NE30º, WSW, NtW, 45,0º, SW20º, WtN.

Контрольные вопросы:

1. Какие вы знаете системы счета направлений?

2. Как ведется счет в каждой системе?

3. Что такое румб?
