2.2 Аналог, прототип традиционной модели – прицепной вибрационный rv-7-dd-01

Упрощённым аналогом катка фирмы «Раскат» является дорожный вибрационный каток того же производителя. Каток предназначен для уплотнения покрытий из любых асфальтобетонных и битумоминеральных смесей. Катки рекомендованы для строительства и ремонта дорог, городских улиц, обустройства территорий объектов промышленного назначения и гражданского строительства.

Таблица 2 – Технические параметры дорожного вибрационного катка RV-7-DD-01

Характеристики
Масса конструктивная, кг	7000
Масса эксплуатационная, кг	7500
Скорость рабочая, вперед/назад, min, км/ч	6
Скорость транспортная, вперед/назад, min, км/ч	12
Ширина уплотняемой полосы, мм	1700
Частота колебаний вибратора, Гц	40/55
Вынуждающая сила, кН	77/57
Линейное давление гладкого вальца, Н/см	220
Амплитуда колебаний вальца, мм	0,8/0,4
Угол поперечной устойчивости, min, град.	15
Преодолеваемый подъем, min, %/град.	35/20
Тип двигателя	Kubota V3800-DI-T-E2B
Мощность двигателя, кВт	70,6
Тип трансмиссии	гидравлическая

Габаритные размеры
Длина, мм	4900
Высота в рабочем состоянии, мм	2800
Диаметр вальца, мм	1200
Угол поворота,  град.	±30
Радиус поворота внешний,  мм	8000
Радиус поворота внутренний, мм	6300
Ширина катка, мм	1800
Ширина вальца, мм	1700

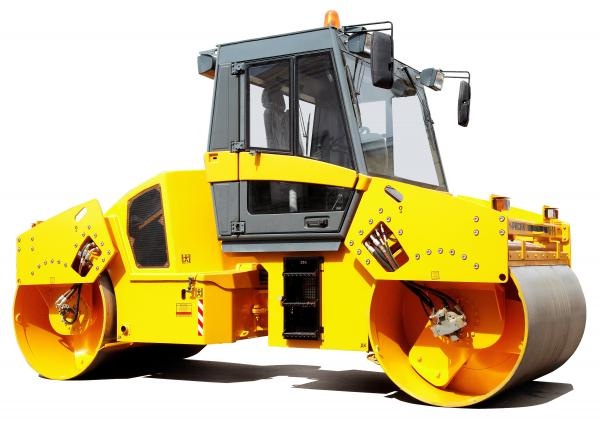

Рисунок 3 – общий вид дорожного вибрационного катка RV-7-DD-01

Уплотнение дорожного основания достигается путем последовательных проходов катка. Первый и последний проходы проводятся с выключеннымвибровалом. Для достижения необходимой плот­ности выполняют 4-6 проходов с включенным виб­ровалом.

В зависимости от вида дорожного основания изменяется как число проходов, так и скорость дви­жения катка, амплитуда колебаний вибровала и вынуждающая сила вибратора.

Для эффективной работы катка необходимо вы­полнить пробную укатку. Уплотнение дорожного основания проводить с частотой вибрации не ме­нее 25 Гц, что соответствует максимальной часто­те вращения вала гидромотора (1500 мин¹).

При испытаниях виброкатка получена зависи­мость вынуждающей силы от частоты вращения вибровала при одной массе дебаланса (рис. 4).

600 800 1000 1200 1400 n, мин^-1

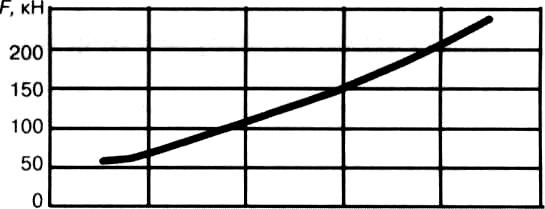

Рисунок 4 – зависимость вынуждающей силы Fот частоты вращения n вибровала.

В связи с большой вибрацией работа виброкат­ка с включенным вибровалом допускается не бли­же 50 м от зданий, сооружений и подземных ком­муникаций во избежание их разрушения.

Каток прост в эксплуатации и надежен в работе.
