Основні типи зварних швів, виконані ручною електродуговою зваркою (гост 5265—80)
Форма підготовлених кромок |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання |
||
підготовлених кромок |
зварного шва |
|||||
Стикове з’єднання |
||||||
Без скосу кромок |
Односто- ронній |
|
1 – 4 |
С2 |
||
Без скосу кромок |
Двосто-ронній |
|
2 – 5 |
С7 |
||
Зі скосом однієї кромки |
Односто-ронній |
|
3 – 60 |
С8 |
||
Зі скосом однієї кромки |
Двосто-ронній |
|
3 – 60 |
С12 |
||
З двома симетричними скосами |
Двосто-ронній |
|
8 – 100 |
С15 |
||
Со скосом двух кромок |
Односто-ронній |
|
3 – 60 |
С17 |
||
Со скосом двух кромок |
Двосто-ронній |
|
3 – 60 |
С21 |
||
З двома симетричними скосами двох кромок |
Двосто-ронній |
|
8 – 120 |
С25 |
||

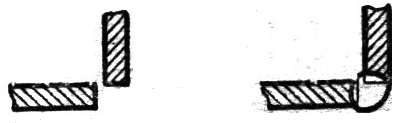

Кутове з’єднання |
||||||
Без скосу кромок |
Односто-ронній |
|
1 – 30 |
У4 |
||
Закінчення таблиці 9
Форма подготовлених кромок |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання |
|
підготовлених кромок |
зварного шва |
||||
Кутові з'єднання |
|||||
Без скосу кромок |
Двосто-ронній |
|
2—30 |
У5 |
|
Зі скосом однієї кромки |
Односто-ронній |
|
3—60 |
У6 |
|
Зі скосом двох кромок |
Односто-ронній |
|
3-60 |
У9 |
|
Таврові з'єднання |
|||||
Без скосу кромок |
Односто-ронній |
|
2—40 |
Т1 |
|
Без скосу кромок |
Двосто-ронній |
|
2—40 |
ТЗ |
|
Зі скосом однієї кромки |
Односто-ронній |
|
3—60 |
Т6 |
|
З двома симетричними скосами однієї кромки |
Двосто-ронній |
|
3-60 |
Т9 |
|
З'єднання внапусток |
|||||
Без скосу кромок |
Односто-ронній |
|
2-60 |
Н1 |
|
Без скосу кромок |
Двосто-ронній |
|
2—60 |
Н2 |
|
З подовженим отвором |
Односто-ронній з несуцільним заварюванням |
|
не менш 2 |
НЗ |
|
