2.5. Пояснення до виконання аркуша №1 кр-3: "Складальний кресленик. Рознімні та не рознімні зєднання"

1. Виконати складальне креслення, що включає в себе побудову двох виглядів складальних деталей. Варіанти розташування деталей подані на рис. 64.

2. В зазначених місцях виконати різьбові з'єднання: болтове, шпилькове, гвинтове (у спрощеному вигляді) та позначити зварне з'єднання, тип якого вказано у таблиці. Діаметри кріпильних деталей подані у табл.10 за варіантами.

3. Виконати виносний елемент одного із з'єднань у масштабі на вільному місці креслення за варіантами. Зображення з'єднання на виносному елементі має бути конструктивним.

4. Проставити необхідні розміри

5. Проставити позиції для внесення їх до специфікації з урахуванням алфавітного порядку написання стандартних елементів (болт, гайка, гвинт, шайба, шпилька). При цьому кріпильні вироби вказуються у порядку збільшення їх діаметру.

6. Заповнити специфікацію.

2.5.1. Болтове рознімне з’єднання та його параметри

Болтове з’єднання складається з: деталей − 1, 2, що з’єднуються, болта − 3, шайби − 4 і гайки − 5, (рис. 64-68). В деталях просвердлюють наскрізні отвори діаметром (1,05 − 1,1) d,

де: d − діаметр метричної різьби болта, який для навчальних цілей вибирається з такого ряду: М14, М16, М18, М20 з можливими класами міцності для матеріалу болта 36, 46, 48, 56, 58, 66, 68, 69 і для матеріалу гайки з класами 4, 5, 6, 8, з групами матеріалу для шайби 03, 04, 05, 06, з видами покриттів 00, 013, 016, 019, 053, 056, 059, 083, 086, 093, 096, 099.

В отвори вставляють болт 3, надівають на нього шайбу 4 і нагвинчують гайку 5. Довжину болта обчислюють за формулою

L = H₁ + H₃ + s + h + a,

де: H₁ + H₃ − товщини деталей 1, 2, що з’єднуються; s − товщина шайби, h − висота гайки, а запас різьби на виході з гайки а = 0,2d. (рис. 64,65)

Знайдену довжину болта слід співставити з рядом нормальних довжин і вибрати найближчу.

Ряд нормальних довжин: 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100.

Рисунок 64. Повне зображення Рисунок 65. Спрощене зображення

болтового з’єднання болтового з’єднання

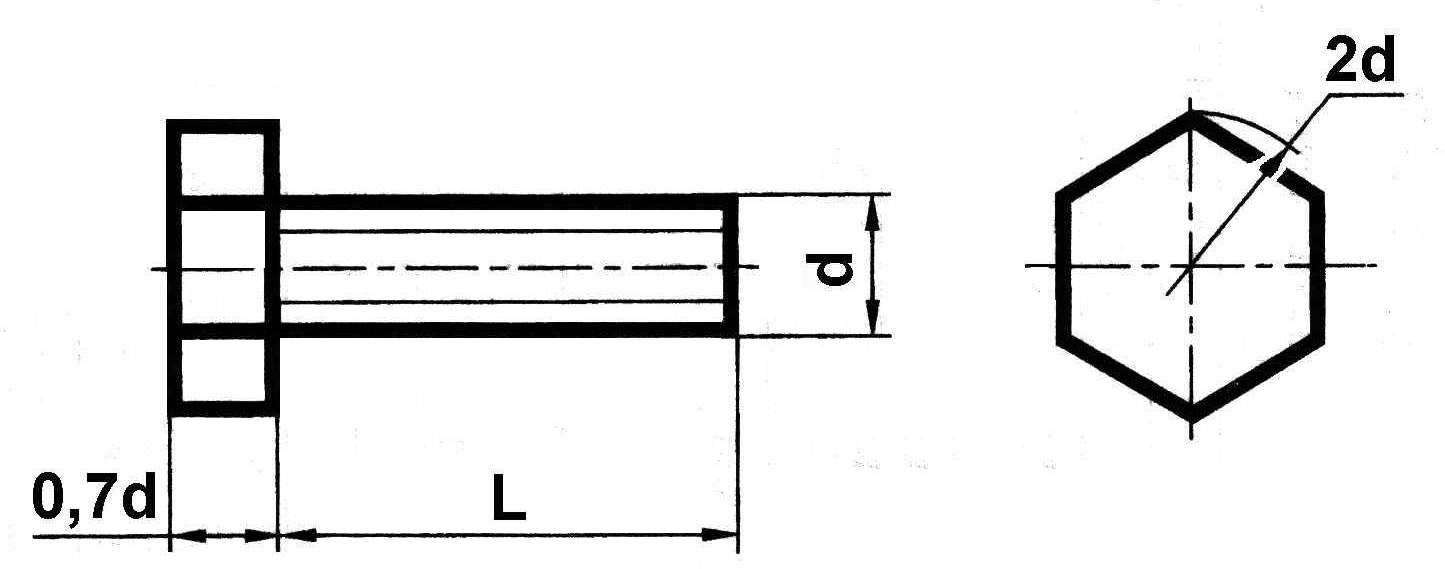

Рисунок 66. Параметри болта

Рисунок 67. Параметри шайби Рисунок 68. Параметри гайки

2.5.2. Гвинтове рознімне з’єднання та його параметри

З’єднання складається з гвинта 3 (рис. 70) і з’єднуваних деталей 1 і 2. В деталі 1 просвердлюють гніздо (глухий отвір), в якому нарізають різьбу. У приєднуваній верхній деталі 2 (рис. 69) просвердлюють наскрізний отвір діаметром 1,1d. Гвинт вільно проходить в отвір деталі 2 і загвинчується в деталь 1.

Рисунок 69. Повне зображення гвинта

Рисунок 70. Спрощене зображення гвинтового з’єднання та види головок гвинта

Довжина гвинта розраховується за формулою: L = H₂ + 2,

де: H₂ − товщина приєднуваній верхній деталі 2.

2.5.3. Шпилькове з’єднання та його параметри

З’єднання складається з шпильки, гайки, шайби, і з’єднуваних деталей (рис. 71)

Повне зображення Спрощене зображення

шпилькового з’єднання шпилькового з’єднання

Рис. 71. Зображення шпилькового з’єднання

де L − довжина шпильки;

L₁ − довжина вгвинчуваного кінця шпильки, яка залежить від матеріалу деталі 1 (таблиця 8);

Довжина гайкового кінця шпильки дорівнює 2d + 6 мм.

Довжина шпильки розраховується за формулою: L = H₂ +S + h + a.

Знайдену довжину шпильки слід звіряти з рядом нормальних довжин і ви- бирати найближче значення.

Таблиця 8. Залежність довжини шпильки L від матеріалу для
