1. Масштаби

Масштабом називають міру зменшення або збільшення зображення предмета щодо натури. Відповідно до ГОСТ 2.302-68 для виконання креслеників рекомендуються такі масштаби:

Масштаби зменшення: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

Натуральна величина: 1:1

Масштаби збільшення: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Для великих об’єктів допускається використовувати масштаби 1:2000, 1:5000, 1:10000, 1:20000, 1:50000. У відповідній графі основного напису масштаб позначається без літери «М», наприклад, 1:2, 2:1 і т.д.

2. Формати і основні написи

Відповідно до ГОСТ 2.301-68, формат аркуша креслеників визначається розмірами його сторін. Кожен стандартний формат має позначення, наприклад, А0. Основні формати визначаються послідовним діленням навпіл довгих сторін попередніх форматів, починаючи з формату А0 (1189 х 841 мм), площа якого дорівнює 1м². Розміри основних форматів наведено в табл. 1.

Таблиця 1

Позначення формату	Розміри сторін в мм (формат)
А0	841 х 1189
А1	594 х 841
А2	420 х 594
A3	297 х 420
А4	210 х 297

На форматі виконується рамка на відстані 5 мм від краю з трьох сторін аркуша і на відстані 20 мм від четвертого лівого краю (рис.4)

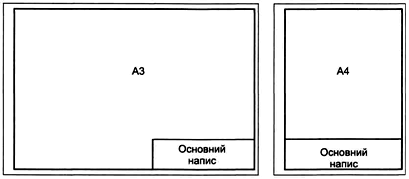

Рисунок 4. Розташування рамки та основного напису на форматі

1.1.3. Лінії

При виконанні креслеників використовують лінії, що встановлені стандартом ГОСТ 3.303 – 68 (табл.2).

Т овщина ліній, довжина штрихів і штрих – пунктирних ліній повинні бути однаковими для всіх зображень на форматі і обираються залежно від масштабу і складності зображення. Приклади використання різних типів ліній наведено на рис. 5.

Рисунок 5. Приклад використання різних типів ліній

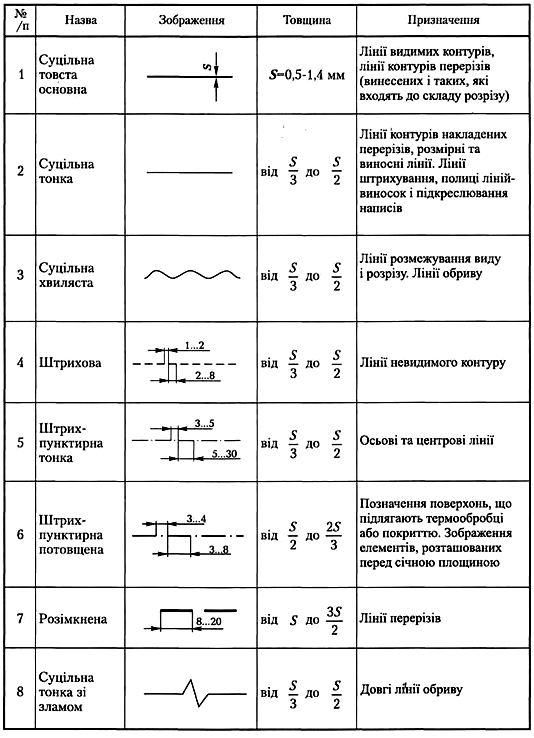

Таблиця 2

1.1.4.Нанесення розмірів

Розміри на креслениках наносять для визначення величини виробу і його елементів. Основні правила нанесення розмірів на креслениках регламентуються ГОСТ 2.307-68. Число розмірів на зображеннях повинно бути мінімальним, але достатнім для виготовлення і контролю виробу. Не дозволяється повторювати розміри одного елемента на різних зображеннях. Нанесення розмірів повинно відповідати технології і послідовності виготовлення виробу. Розміри повинні бути такими, щоб при виготовленні виробу не потрібно було займатись підрахунками. Розміри наносять за допомогою виносних та розмірних ліній і розмірних чисел (рис. 6). Розміри бувають лінійні та кутові. Лінійні розміри визначають довжину відрізка. Розмірну лінію наносять паралельно цьому відрізку, а виносні — перпендикулярно.

Розмірна лінія на обох кінцях, як правило, має стрілки, що упираються у виносні, осьові або контурні лінії. Форму розмірної стрілки показано на рис. 9.

Виносні лінії повинні виходити за розмірні на 1-5 мм. Мінімальна відстань між паралельними розмірними лініям 7 мм, а між розмірною і контурною – 10 мм. Слід уникати випадків перетину розмірних і виносних ліній.

Розмірне число проставляється у міліметрах, як правило, на відстані 1 мм над розмірною лінією ближче до її середини.

Якщо довжина розмірної лінії недостатня для розміщення стрілок, їх виносять за виносні лінії (рис. 8). При нестачі місця для стрілок на ланцюжку розмірних ліній замість розмірних стрілок наносять точки або засічки довжиною2-4 мм під кутом 45° до розмірної лінії.

Кут нахилу розмірного числа до горизонтальної лінії рамки повинен бути таким, щоб воно не виглядало перекинутим. Тому, якщо кут нахилу розмірної лінії до горизонтальної лінії знаходиться в межах від 90° до 120°, розмірне число виносять на полицю лінії-виноски (рис. 7). Для нанесення розмірів радіусів, діаметрів, довжин сторін квадрата, уклону і конусності існують спеціальні знаки, які наносяться перед розмірним числом. Форма і розміри цих знаків регламентуються стандартом ГОСТ 2.301-81.

Рисунок 6 Рисунок 8 Рисунок 9

Рисунок7
