2.5.4 Выбор измерительных трансформаторов напряжения
Трансформаторы напряжения выбираются по следующим условиям:
, кВ;
,
Ом.
Трансформаторы напряжения устанавливаются на каждой секции или системе сборных шин низшего и среднего напряжения и все катушки напряжения приборов этой секции или системы сборных шин подключаются к этому трансформатору напряжения.
Выбираем трансформаторы напряжения производства SIEMENS, т.к. все оборудование, установленное на данной подстанции, является продукцией данной компании.
Для РУ 220 кВ выбираем ТН типа НКФ-220-58;
Для РУ 110 кВ выбираем ТН типа НКФ-110-57;
Для РУ 10 кВ выбираем ТН типа НАМИ(Т)-10-66.
2.6.6 Выбор плавких предохранителей в цепи трансформаторов собственных нужд
Для защиты ТСН используются кварцевые предохранители типа ПКТ, которые имеют неограниченную отключающую способность и отличаются от обычных кварцевых предохранителей материалом плавкой вставки.
Выбираем предохранитель ПКТ 102-10-50-12,5У3.
Расчетные и паспортные параметры приведены в таблице.
Таблица 2.12 Выбор предохранителей
Паспортные данные |
Расчетные значения |
|
|
|
|
|
|
кВ
кВ
А
А
кА
кА
2.6.5 Выбор ограничителей перенапряжений (опн) для защиты электрооборудования подстанции
Для защиты изоляции РУ и трансформаторов от атмосферных перенапряжений выбираем следующие ОПН по каталогу продукции производства SIEMENS.
На стороне ВН: 3ЕР1 245 – 1PL1
На стороне CН: 3ЕР1 123 – 1PL1
На стороне HН: 3ЕР1 012 – 1PL1
Приложение а: Расчет токов кз на программе Electronics Workbench

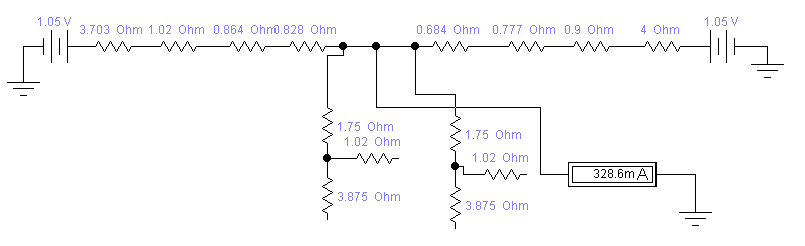

Рисунок А1 – Расчет ТКЗ на низкой стороне

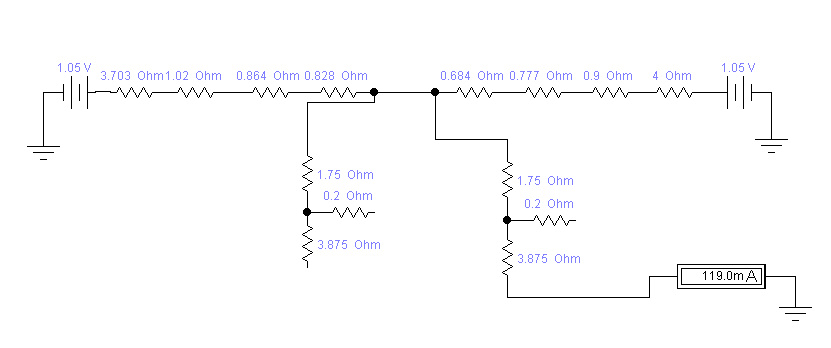

Рисунок А2 – Расчет ТКЗ на средней стороне

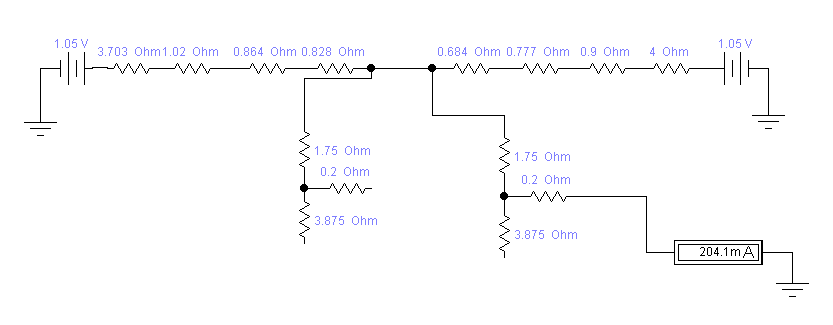

Рисунок А2 – Расчет ТКЗ на высокой стороне
3 Проектирование релейной защиты элементов подстанции
3.1 Основные положения
Согласно ПУЭ электроустановки должны быть оборудованы устройствами релейной защиты, предназначенными для:
а) автоматического отключения поврежденного элемента от остальной, неповрежденной части электрической системы (электроустановки) с помощью выключателей; если повреждение непосредственно не нарушает работу электрической системы, допускается действие релейной защиты только на сигнал.
б) реагирования на опасные, ненормальные режимы работы элементов электрической системы; в зависимости от режима работы и условий эксплуатации электроустановки релейная защита должна быть выполнена с действием на сигнал или на отключение тех элементов, оставление которых в работе может привести к возникновению повреждения.
- обеспечивают требуемую селективность и чувствительность;
- не препятствуют применению автоматики.
Устройства релейной защиты должны обеспечивать наименьшее возможное время отключения КЗ в целях сохранения бесперебойной работы неповрежденной части системы и ограничения области и степени повреждения элемента.
Релейная защита, действующая на отключение, как правило, должна обеспечивать селективность действия, с тем, чтобы при повреждении какого-либо элемента электроустановки
Надежность функционирования релейной защиты должна быть обеспечена применением устройств, которые по своим параметрам и исполнению соответствуют назначению, а также надлежащим обслуживанием этих устройств.
Для релейных защит с выдержками времени в каждом конкретном случае следует рассматривать целесообразность обеспечения действия защиты от начального значения тока или сопротивления при КЗ для исключения отказов срабатывания.
На каждом из элементов электроустановки должна быть предусмотрена основная защита, предназначенная для ее действия при повреждениях в пределах всего защищаемого элемента с временем, меньшим, чем у других установленных на этом элементе защит.
Для действия при отказах защит или выключателей смежных элементов следует предусматривать резервную защиту, предназначенную для обеспечения дальнего резервного действия.
Если основная защита элемента обладает абсолютной селективностью, то на данном элементе должна быть установлена резервная защита, выполняющая функции не только дальнего, но и ближнего резервирования, т. е. действующая при отказе основной защиты данного элемента или выведении ее из работы.
Оценка чувствительности основных типов релейных защит должна производиться при помощи коэффициента чувствительности.
