2.3.2 Расчет наклонного сечения лобового ребра на действие поперечной силы

Поперечная сила от полной расчетной нагрузки = 29.44 кН, с учётом коэффициента =0,95:

29.44·0,95 = 27.96 кН.

Расчёт производится на основе расчётной модели наклонных сечений.

Проверяем прочность лобового ребра по наклонной полосе между наклонными трещинами в соответствии с условием 2.13:

(2.13)

где (2.14)

(2.15)

,

– модуль упругости арматуры.

- модуль упругости для бетона С16/20, марки П1, П2 по удобоукладываемости естественного твердения.

– для бетона подвергнутого тепловой обработке.

(2.16)

= 57 – площадь сечения двух поперечных стержней диаметром 6мм класса S240.

=95 мм – ширина ребра расчётного сечения.

, - шаг поперечных стержней каркасов Кр-1 лобового ребра.

, принимаем S = 150 мм.

> ; определено по пункту 11.2.5 [6];

<1,3

- коэффициент, определяемый по формуле 4.17:

(2.17)

где - коэффициент, принимаемый равным для тяжёлого бетона 0,01.

;

Уточняем значение d:

;

Следовательно, прочность по наклонной полосе между наклонными трещинами обеспечена.

По формуле 4.18 определим поперечную силу воспринимаемую бетоном и поперечной арматурой:

(2.18)

где - коэффициент, принимаемый для тяжёлого бетона равным 2,0, учитывает влияние вида бетона.

- коэффициент, учитывающий влияние сжатых полок в тавровых и двутавровых элементах и определяемый по формуле 4.19:

(2.19)

При этом

= 530 – 95 = 435 мм > = 3·70 = 210 мм

Для расчёта принимаем = 210 мм; .

- коэффициент, учитывающий влияние продольных сил, при отсутствии продольных сил = 0.

- усилие в поперечных стержнях на единицу длинны элемента определяемый по формуле 4.20

(2.20)

где = 174 МПа – расчётное сопротивление поперечной арматуры (таблица 6.5 [7]).

;

;

.

Следовательно, прочность на действие поперечной силы по наклонной трещине обеспечена.

2.4 Расчёт продольного пристенного ребра

Форму сечения пристенного ребра принимаем тавровую с размерами:

; ; ;

h = 220 – 20 = 200 мм.

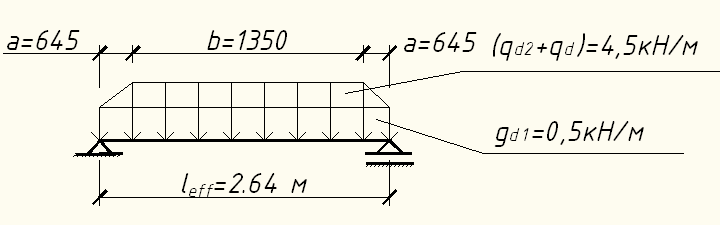

Расчётная схема пристенного ребра показана на рисунке 4.5

Подсчёт нагрузки на 1 м длины пристенного ребра приведен в таблице 2.3.

Таблица 2.3 – Нагрузки на 1 м длины пристенного ребра

в кН/м2

Вид нагрузки	Нормативная нагрузка	Частный коэффициент безопасности по нагрузке,	Расчётная нагрузка
1	2	3	4
1. Постоянная 1.1 Собственный вес ребра 1.2 Собственный вес плиты 2. Переменная	0,28 1,18 1,94	1,35 1,35 1,5	0,37 1,59 2,91
Итого	=3.49		=4.87

Расчетный изгибающий момент лобового ребра:

(2.21)

Расчётная поперечная сила:

(2.22)
