2 Расчёт лестничной площадки марки лпф 28.11-5 по серии 1.252.1-4
2.1 Исходные данные
По
степени ответственности здание относится
ко второму классу (коэффициент надежности
по назначению конструкции
=0,95),
по условиям эксплуатации ХC1.

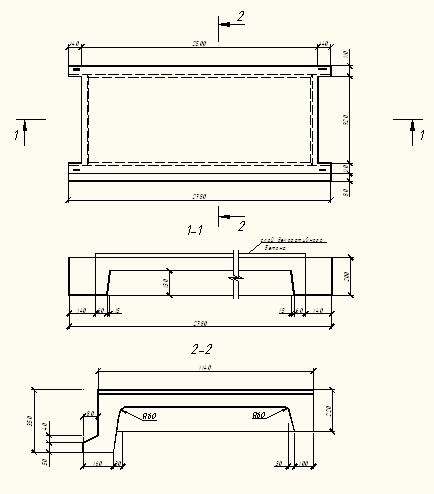

Рисунок 2.1- Конструкция лестничной площадки
Лестничная площадка изготавливается из бетона класса С25/30.
Расчётное

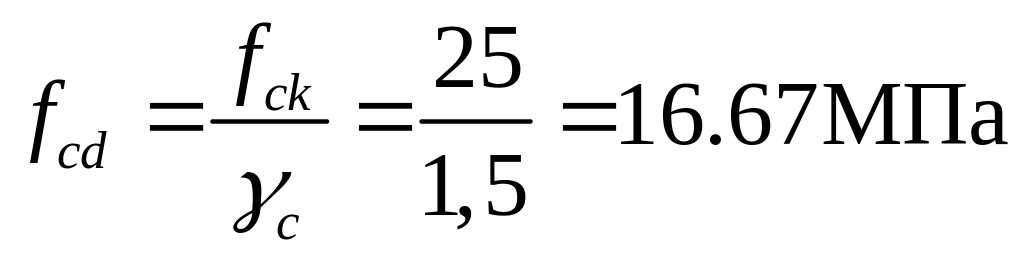

сопротивление бетона сжатию:
где
=

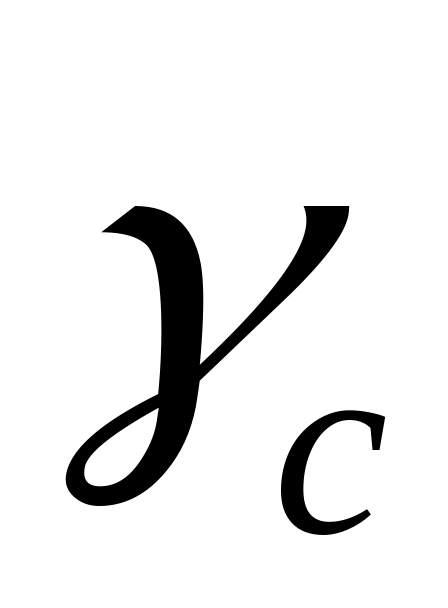

1,5 – частный коэффициент безопасности
для бетона.
Расчётное сопротивление бетона растяжению:
.

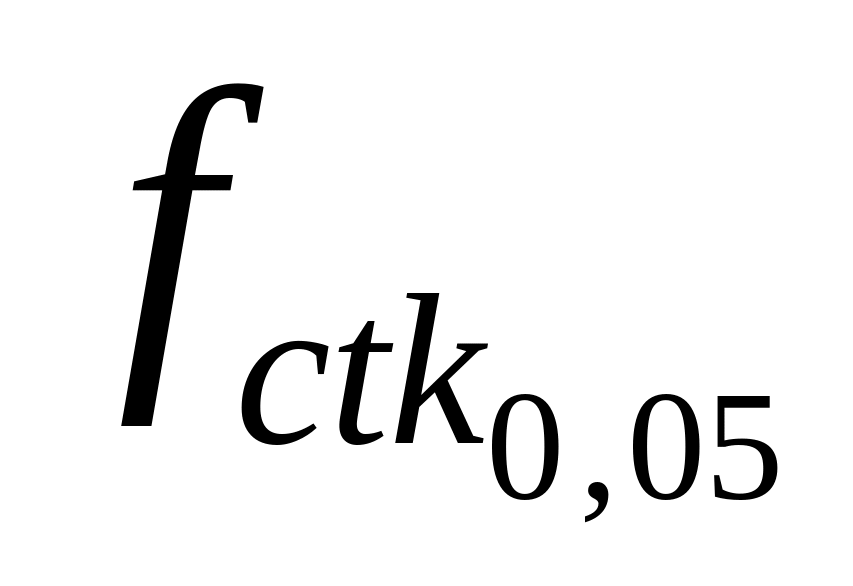

=1,8МПа
(таблица 6.1 [3]).
Арматурная сетка
плиты лестничной площадки из проволочной
арматуры класса S500 (

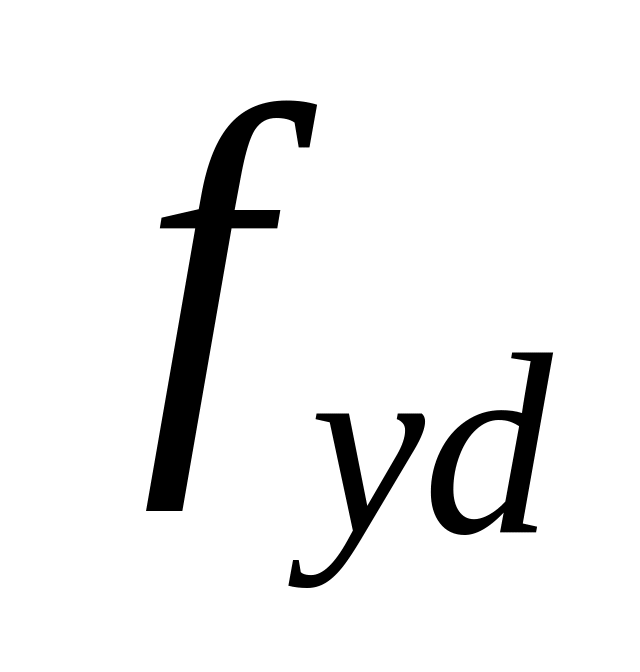

= 417 МПа – таблица 6.5[7]). Рабочая арматура
продольных рёбер из стержневой арматуры
класса S500 (
= 435 МПа – таблица 6.5[7]). Поперечная
арматура – S240 (
= 174 МПа – таблица 6.5[7]). Конструкция
лестничной площадки показана на рисунке
2.1
2.2 Расчёт плиты
Полку плиты при отсутствии поперечных рёбер рассчитывают как балочный элемент с защемлением на опорах (рисунок 2.2.). Расчётный пролёт равен расстоянию между продольными ребрами.
=

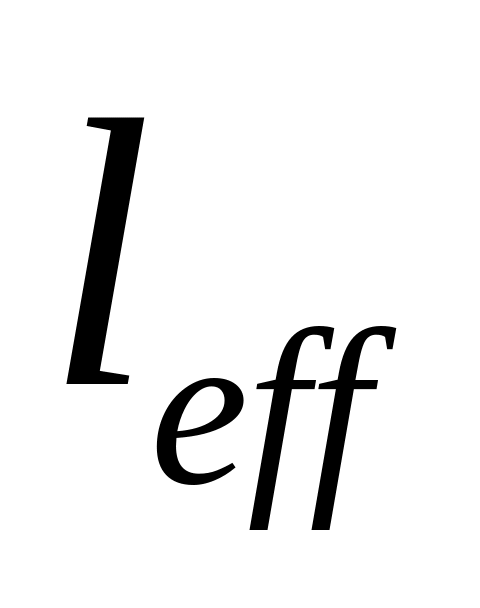

-130-110=1140-310-110=900мм=0.900м.
Подсчёт нагрузок приведён в таблице 2.1.
Таблица 2.1 – Нагрузки на 1 м2 плиты
кН/м2
Вид нагрузки |
Нормативная нагрузка |

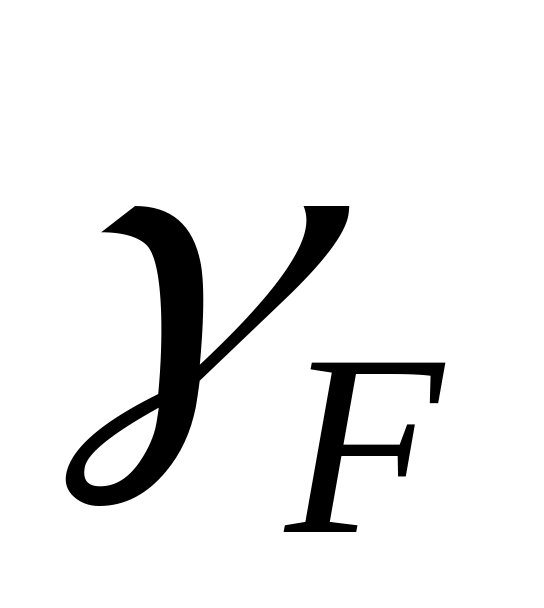

Частный коэффициент безопасности по нагрузке,
|
Расчётная нагрузка |
1 |
2 |
3 |
4 |
1. Постоянная 1.1 Собственный вес плиты с отделочным слоем 0,09
м · 25
2. Переменная |
2,25
3,0 |
1,35
1,5 |
3,04
4,5 |
Полная |
|
|
|

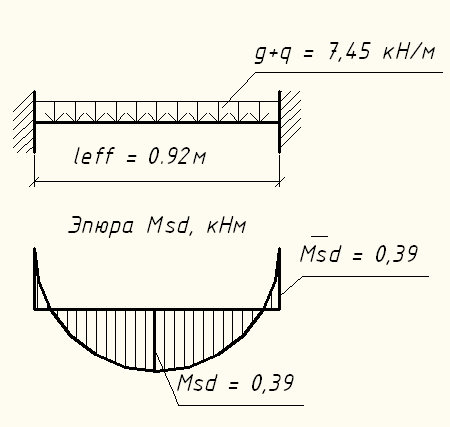

Расчётная схема плиты показана на рисунке 2.2.
распечатать!!!!!!!!!!!!!!!!!!!
Изгибающие моменты в пролёте и на опорах определяем по формуле 2.1:
(2.1)
где
.
Рабочая высота сечения:
d = h – c (2.2)
где h = 90 – 20 = 70 мм – толщина плиты без отделочного слоя.
– защитный слой
бетона плиты, принятый по таблице 11.4
[2] равным 20 мм.
Ø – предполагаемый диаметр арматуры плиты.
d = 70 – 22 = 48 мм
Определим величину
коэффициента
:
(2.3)
где α – коэффициент, учитывающий длительное действие нагрузки, неблагоприятный способ её приложения и принимаемый для тяжёлого бетона класса по прочности на сжатие не более С50/60 равным 1,0.
Определим граничную величину коэффициента:
(2.4)
где
=
0,810; k = 0.416 – коэффициенты для определения
параметров сжатой зоны бетона, определяется
по таблице 6.5 [19].
(2.5)
где
–
относительные деформации, соответствующие
предельной сжимаемости бетона.
=3,5
(таблица 6.1[3]).
– относительная
деформация арматуры, соответствующая

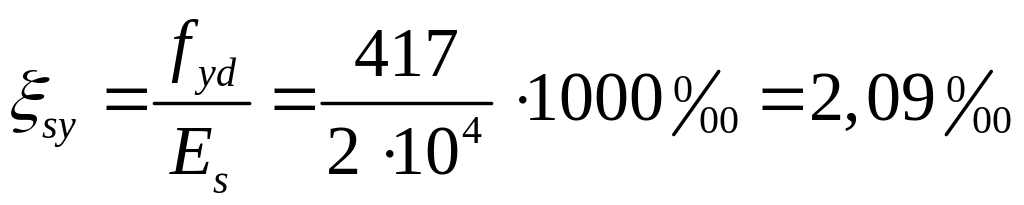

пределу текучести арматурной стали:
,
тогда
;
Поскольку
выполняется условие
= 0,015<
=
0,375 , растянутая арматура достигла
предельных деформаций, тогда
Находим
значение
по формуле 7.6:
(2.6)
.
Величину требуемой площади растянутой арматуры определяем по формуле 4.7:
(2.7)
По
таблице сортамента арматуры принимаем
шесть стержней диаметром 4 мм S500 на 1 м
плиты, для которых
= 75,4
>
,
где
определено по таблице 11.1[6]:
< 0,13. Принимаем
=0,13.
Принимаем сетку С-1 из арматуры диаметром 4 мм класса S500 с шагом рабочих стержней 150мм (распределительных с шагом 200м) с отгибом на опорах.
