13. Машины для контактной точечной сварки, принципиальное конструктивное оформление, механические и электрические части. Основные технические характеристики

Машины для контактной сварки бывают стационарными, пере­движными и подвесными (сварочные клещи). По роду тока в сварочном контуре могут быть машины переменного или постоянного тока от им­пульса тока, выпрямленного в первичной цепи сварочного трансфор­матора или от разряда конденсатора, по приводу сжатия электродов — педальные, электромеханические, пневматические, пневмогидравлические, гидравлические; по направлению движения верхнего электрода — радиальные (по дуге окружности) и прямолинейные.

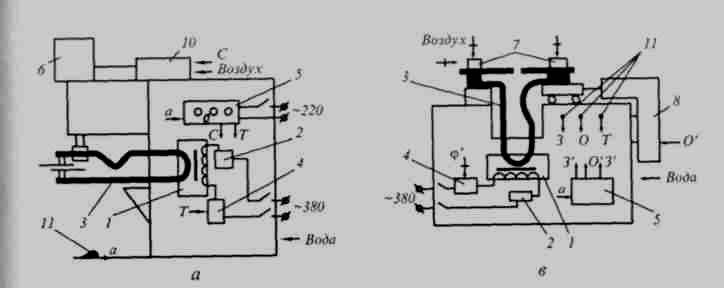

Любая машина для контактной сварки состоит из электрической и механической частей, пневмо- или гидросистемы и системы водяного охлаждения (рис. 145).

Электрическая часть включает в себя силовой сварочный транс­форматор 1 с переключателем ступеней 2 его первичной обмотки, с помощью которого регулируют вторичное напряжение, вторичный сварочный контур 3 для подвода сварочного тока к деталям, прерыва­тель 4 первичной цепи сварочного трансформатора 1 и регулятор 5 цикла сварки, обеспечивающий заданную последовательность опера­ций цикла и регулировку параметров режима сварки.

Механическая часть состоит из привода сжатия 6 точечных и шов­ных машин, привода 7 зажатия деталей и привода 8 осадки деталей стыковых машин.

Пневмогидравлическая система состоит из аппаратуры 10 подго­товки (фильтры, лубрикаторы, которые смазывают движущиеся час­ти), регулирования (редукторы, манометры, дросселирующие клапа­ны) и подвода воздуха к приводу 6 (электропневматические клапаны, запорные вентили, краны, штуцера).

Система водяного охлаждения включает в себя штуцера разводя­щей и приемной гребенок, охлаждаемые водой полости в трансформа­торе 1 и вторичном контуре 3, разводящие шланги, запорные вентили и гидравлические реле, отключающие машину, если вода отсутствует или ее мало.

В се машины снабжены органом включения 11. У точечных и шов­ных машин это ножная педаль с контактами. С органов управления поступают команды на сжатие электродов или зажатие деталей, на включение и отклю­чение сварочного тока, на включение регулятора цикла сварки. Эти команды отрабатываются соответ­ствующими блоками машины, обеспечивая выполнение операций цикла сварки.

Тип оборудования и некоторые другие дан­ные можно определить по условному обозначению оборудования, состоящему из нескольких букв и цифр.

Первая буква характеризует изделие: М — машина, А — автомат, П — полуавтомат, У — установка.

Вторая буква указывает вид сварки: Т — точечная, С — стыковая, Ш — шовная, Р — рельефная.

Третья буква, иногда входящая в обозначение, дает дополнитель­ные сведения: М — многоэлектродная, К — конденсаторная, В — с вы­прямлением тока во вторичном контуре и т. д.

В числовой части обозначения первые две (иногда три) цифры указывают величину номинального сварочного тока в килоамперах, а вторые две — номер конструктивного исполнения данного типа машины.

Так, машина для точечной сварки конденсаторная с номинальным сварочным током в 80000 А обозначается - МТК-8004.

Основные параметры: Номинальный сварочный ток, А, Номинальный первичный ток, А, Номинальная мощность, кВА, Вторичное напряжение, В, Номинальный режим работы ПВ, %, Толщина свариваемых деталей, мм, Производительность, точек/мин, Вылет электродов, мм, Раствор консолей, мм, Усилие сжатия, даН, Расход охлаждающей воды, л/ч, Масса, кг, Габаритные размеры, мм

Номинальный сварочный ток — ток, который может обеспечить ма­шина в процессе сварки заготовок номинального (указанного в па­спорте) сечения при номинальных первичном напряжении и вылете на номинальной ступени. Потребляемые при этом машиной из электрической сети ток и мощность являются соответственно номи­нальным первичным током и номинальной мощностью.

Номинальное первичное напряжение машины — напряжение сети, на которое рассчитана работа машины. Это напряжение равно 380 В. Для машин малой мощности оно может быть равным 380 В или 220 В.

Повторно-кратковременный резким работы машины, характеризуе­мый продолжительностью включения (ПВ, %), которая определяется отношением суммарного времени включения тока в течение одного сварочного цикла (t_св) к полному времени цикла (t_ц =t_св+ t_n; t_n — время паузы) в процентах, т. е.

ПВ = (t_св/t_ц) 100.

Вылет точечных или шовных машин — расстояние от оси электро­дов до передней стенки машины или до других выступающих частей.
