2.2 Основные марки геофизических (каротажных) кабелей
Общая номенклатура каротажных кабелей составляет более 40 наименований. Основные марки серийно выпускаемых кабелей приведены ниже:
КГ 1х0,35–70–130 (150,180), КГ 1х0,75–55–130 (150,180),
КГ 1х0,75–57–130 (150,180), КГЛ 1х0,75–29–130 (150,180),
КГ 1х1,5–55–130 (150,180), КГ3х0,75–60–130 (150,180),
КГ 3х0,35–38–130 (150,180), КГ 3х0,35–55–130 (150,180),
КГ 7х0,75–75–130 (150,180).
Обозначения каротажных кабелей содержат информацию об их характеристиках, например, КГ1х035–10–130 расшифровывается следующим образом: кабель геофизический одножильный с сечением жилы 0,35 мм2, сопротивлением 10 Ом/ км и верхним значением диапазона температур 130 (150 и180)0 С. (Аналогично: кабели КГ3 ….. и КГ7…… – содержат 3 и 7 жил соответственно).
Проволока для брони кабеля изготавливается из высокопрочной стали с сопротивлением разрыву не менее 1770 Н/ мм2 (180 кгс/ мм2).
Другие типы кабелей – кабели специального назначения изготавливаются по разовой документации. Новые марки каротажных кабелей приведены ниже.
1. Кабель геофизический с оптоволоконным модулем КГ 2 ВО–55–130.
П
о
заданию одной из организаций России
спроектирован и изготовлен специальный
геофизический кабель с оптоволоконным
модулем (рис.2.5), имеющий электропроводящие
жилы и оптоволоконные каналы.
Особенностью кабеля является защита оптического модуля от внешнего гидростатического давления до 400 атм.

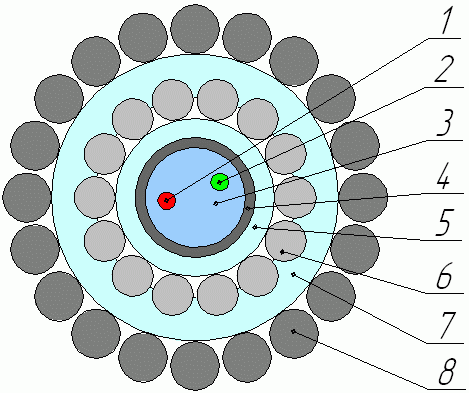

Рисунок 2.5 – Схема кабеля.
1 – волокно многомодовое; 2 – волокно одномодовое; 3 – гель–наполнитель;
4 – капилляр из нержавеющей стали (токопроводящая жила) ; 5 – подушка изолятор; 6 – броня (токопроводящая жила); 7 – подушка изолятор; 8 – броня.
2. Геофизические кабели с капилляром КГТБ 1–55–150,
КГТБ 1–60–150, КГТБ 1–75–150.
В
настоящее время выпускаются кабели с
внутренним капилляром из нержавеющей
стали, предназначенным для подачи
различных химических реагентов в
скважину для борьбы с различными
осложнениями при добыче нефти (рисунок
2.6). Одновременно имеется возможность
контроля измеряемых параметров по
токопроводящему каналу, что обеспечивает
реальную возможность разработки новых
технологий ГИС.

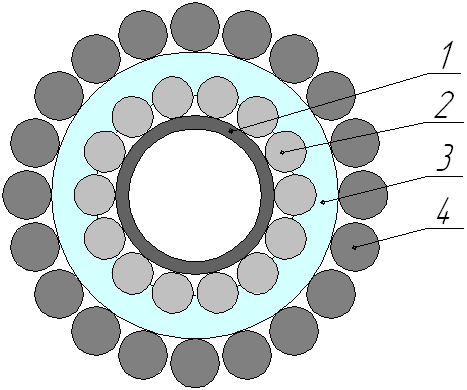

Рисунок 2.6 – Схема кабеля КГТБ 1–55–150
1 – капилляр Ø4 мм.
2 – броня (токопроводящая жила).
3 – подушка изолятор.
4 – броня.
Геофизический кабель имеет в своем составе капилляр диаметром 4; 6 и 6,8 мм с толщиной стенки соответственно 0,25; 0,4 и 0,32 мм.
3. Кабель геофизический с плоской броней кг 3х0,75–58–130.
Кабель имеет внешний повив брони из прямоугольных проволок, которые образуют «плоскую» поверхность. Преимуществом данной конструкции является:
– повышенная разрывная прочность за счет большего заполнения металлом
элементов конструкции кабеля по сравнению с традиционной круглой проволочной броней (расчетное увеличение разрывного усилия до 25% по сравнению с кабелям имеющим аналогичный диаметр),
–
лучшие
условия работы кабеля в уплотнителях
лубрикаторных установок,
– возможность применения новых материалов для изготовления уплотнительных элементов лубрикаторов обеспечивающих проведение работ при больших перепадах давлений, и др.
Рисунок 2.7 – Схема кабеля
1 – токопроводящая жила, 2 – изоляция,3 – подушка под броню, 4 – броня. 5 – броня из профильной стали.
4. Кабели КГ 3х0,2–29–150 и КГ 3х0,35–29–200.
По заданию ряда организаций, занимающихся производством ГИС в работающих скважинах с ЭЦН, разработан и изготовлен кабель диаметром 6,4 мм в трехжильном исполнении с сечением токопроводящей жилы 0,2 мм2 и электрическим сопротивлением не более 90 Ом/км (для рабочих температур 150 и 200 ºС) и с конструкцией токопроводящей жилы из сплошного медного проводника и из витой медной жилы.
.

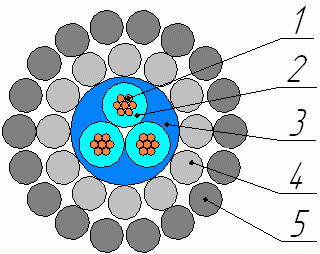

Рисунок 2.8 – Схема кабеля
1 – токопроводящая жила, 2 – изоляция, 3 – подушка под броню, 4 – броня, 5 – броня.
