Продолжите задание
Выделите желтый провод инструментом Pick (Выбор, Указатель), нажмите клавишу <CTRL> и перетащите центральный маркер рамки выделения влево до появления слева от провода его «фантомной» копии синего цвета. Перед тем как отпустить левую кнопку мыши, щелкните ее правой кнопкой. Назначьте построенной зеркальной копии заливку — красную. Теперь у нас есть два провода (рис. N, г).
Теперь провода необходимо совместить. В силу причин, описанных выше, после этого они расположатся одни над другим, но пока это нас не должно смущать.
Выделите оба объекта и воспользуйтесь диалоговым окном Align and Distribute (Выровнять и распределить), чтобы совместить их вертикальные оси (рис. N, д). (Окно вызывается из главного меню — Упорядочить>Выровнять и распределить> Выровнять и распределить…).
В окне диспетчера объектов видно, что сейчас рисунок состоит из двух объектов класса кривых, причем объект с желтой заливкой должен располагаться выше объекта с красной заливкой. (Если это не так, то не составляет труда его переместить на передний план, например через контекстное меню).
Выделите желтый провод (инструмент Pick (Выбор, Указатель)). Из выпадающего списка докера Formation (Формирование) выберите вкладку Intersection (Пересечение) и щелкните кнопку Intersect (Пересечь). (Докер Fomation (Формирование), как и многие другие, вызывается из главного меню Окно>Окна настройки ). Поскольку в нашем случае совокупность указанных объектов состоит только из одного объекта, щелкните красный провод, не нажимая клавишу <SHIFT>.
Результат выглядит весьма обманчиво (см. рис. N, д) — кажется, что провода поменялись местами в стопке объектов, и красный теперь лежит выше! Но посмотрите список объектов в докере (панели) Диспетчера объектов. Окно диспетчера объектов помогает развеять иллюзию: на самом деле в местах пересечения проводов образовался новый соединенный объект (единственный), состоящий из четырех ветвей, имеющих форму, близкую к ромбу, и унаследовавший красный цвет от указанного объекта — красного провода.
Остается только доработать возникшую иллюзию, удалив ромбовидные объекты через один.
Для этого: выделите соединенный объект, щелкнув инструментом Pick (Выбор, Указатель) любой из ромбов, и разбейте его на отдельные ветви командой Arrange>Break Apart (Упорядочить>Разъединить Кривая). Отмените выделение — например, нажав клавишу <ESC>. Выделите при нажатой клавише <SHIFT> два ромбовидных объекта (через один) и удалите их клавишей <DEL>.
Итог. Иллюзия построена, и там, где красный провод должен был бы перекрывать желтый, это делают точно подогнанные по форме красные «заплатки».
Из этого упражнения можно сделать очень глубокий вывод — неважно, каким образом строится изображение, важно, чтобы оно производило должное впечатление на зрителя.
Задание
В ходе выполнения упражнения мы познакомимся с операцией исключения и построим изображение одной из половинок доски для игры в нарды.
Проделайте пример.
Постройте небольшую правильную окружность. С помощью клавиши <+> (плюс серый) вспомогательной клавиатуры (цифровой) постройте поверх нее пять копий. Перетащив верхнюю в стопке объектов копию вправо на достаточное расстояние (чтобы была возможность распределить между первой и стопкой все 6 окружностей; и даже с небольшим промежутком между ними), выделите все объекты и равномерно разместите их на горизонтальной прямой с помощью диалогового окна Align and Distribute (Выровнять и распределить) (меню — Упорядочить>Выровнять и распределить> Выровнять и распределить…).
Постройте прямоугольник, перекрывающий нижние части окружностей, и с помощью того же диалогового окна выровняйте его по горизонтали симметрично окружностям. (Возможно, что окружности предварительно придется сгруппировать на время). Выделите совместно все шесть окружностей (они будут играть роль совокупности выделенных объектов). Раскройте пристыковываемое окно (докер) Formation (Формирование) (меню Окно>Окна настройки ) и выберите в раскрывающемся списке альтернативу Trim (Исключение). (Элементы управления исключением полностью аналогичны элементам управления объединением и пересечением). Установите флажок Source object(s) (Сохранить исходный начальный объект) (кружки еще понадобятся для изображения шашек, если Вы решите их создать) — и щелкните кнопку Trim With (Исключение). Выберите второго участника операции — прямоугольник. Будьте аккуратны и внимательны, чтобы попасть в контур (оконтуривающую линию) прямоугольника. Перетащите получившийся результат немного ниже (рис. N, слева внизу).

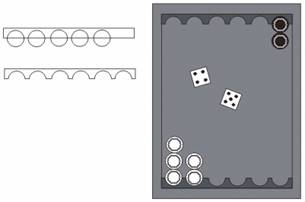

Рис. N. Построение рисунка доски для игры в нарды
Немного исследования. Повторите те же операции ‘Исключения’ с сохранением Конечных объектов. И без сохранения. Сравните результат.
