3. Расчет фундаментной подушки под продольную стену по оси «в»
3.1 Исходные данные
Здание с подвалом, внутренние стены толщиной 380 мм. Глубина заложения
фундамента
d=1,9
м, грунты основания пески пылеватые,
маловлажные, средней плотности
=0,27МПа.
3.2 Подсчет нагрузок
Грузовая
площадь
1,0 – расчетная длина;
3,4м – половина расстояния между осями несущих стен.

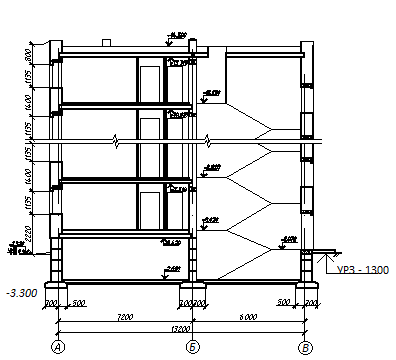

Рисунок 3.1 – Фрагмент плана и фрагмент разреза по стене
Таблица 3.1.1– Подсчет нагрузок на 1м2 горизонтальной проекции покрытия.
1
|
2 |
3 |
4 |
|
Постоянная |
|
|
|
|
Металлочерепица(5,5) |
65 |
1,35 |
88 |
|
Противоканденсат |
24 |
1,35 |
32 |
|
Продолжение табл. 3.1 |
|
|||
1 |
2 |
3 |
4 |
|
Контр.обрешётка 25∙50 |
10 |
1,35 |
14 |
|
1 слой рулонного материала обрешётка Стропильная нога |
24 50 61 |
1,35 1,35 1,35 |
32 68 82 |
|
Итого постоянная |
234 |
|
316 |
|
Временная |
qk=1200 |
1,6 |
qd=1920 |
|
Полная |
(q+g)k1=1434 |
1,6 |
(q+g)k1=2236 |
|
Таблица 3.2 – Подсчет нагрузок на 1м2 чердачного перекрытия
Вид нагрузки |
Нормативная нагрузка, кН/м2 |
Коэффициент надежности, |
Расчетная нагрузка, кН/м2 |
Постоянная
|
|
|
|
Цементно-песчаная стяжка 30 мм |
600 |
1,35 |
810 |
Железобетонная
пли-та покрытия
Утеплитель газосиликат 300 мм Пароизоляция 1 слой |
2,750
900
40 |
1,35
1,35
1,35 |
3,713
1215
54 |
Полная |
gk=4290 |
|
qd=5194 |
Временная |
qk=700 |
1,5 |
gd=1050 |
Итого полная |
(q+g)k2=4990 |
1,5 |
(q+g)d2=6842 |
Таблица 3.3 – Подсчет нагрузок на 1м2 междуэтажного перекрытия
Вид нагрузки |
Нормативная нагрузка, кН/м2 |
Коэффициент надежности, |
Расчетная нагрузка, кН/м2 |
|
1 |
2 |
3 |
4 |
|
Постоянная |
|
|
|
|
Доски пола 29 мм |
232 |
1,35 |
313 |
|
Лага 70*70 |
90 |
1,35 |
121 |
|
Звукоизиляция из ДВП 30 |
30 |
1,35 |
41 |
|
Железобетонная плита |
2,750 |
1,5 |
3,713 |
|
Итого постоянная |
gk=3102 |
|
gd=4188 |
|
Временная |
qk=1500 |
1,5 |
qd=2250 |
|
Полная |
(q+g)k3=4602 |
1,5 |
(q+g)d3=6438 |
|
Нагрузка от стены высотой Н1=9,8м
(3.1)
=
0,38 – толщина стены;
-
высота стены;
-
среднее значение объёмного веса материала
стены;
Рисунок 1.2 – К определению среднего значения объёмного веса материала стены
Нагрузка от фундаментных стеновых блоков на 1 метр длины
(3.2)
-
толщина фундаментных стеновых блоков
-
высота четырех фундаментных стеновых
блоков;
-
объёмная масса бетона;
Нормативная нагрузка, приходящаяся на 1 метр фундамента:
(3.3)
где
-
количество междуэтажных перекрытий
Расчётная нагрузка, приходящаяся на 1 метр длины фундамента
(3.4)
где = 1,35 – коэффициент надёжности по нагрузке;
