44. Механизм передвижения материалов. Узел вертикального и горизонтального перемещения рейки.

Механизм передвижения материалов состоит из 4-х узлов:

- узел вертикального перемещения рейки;

- узел горизонтального перемещения рейки;

- узел лапки;

- механизм обратного хода и закрепки

Узел вертикального перемещения рейки.

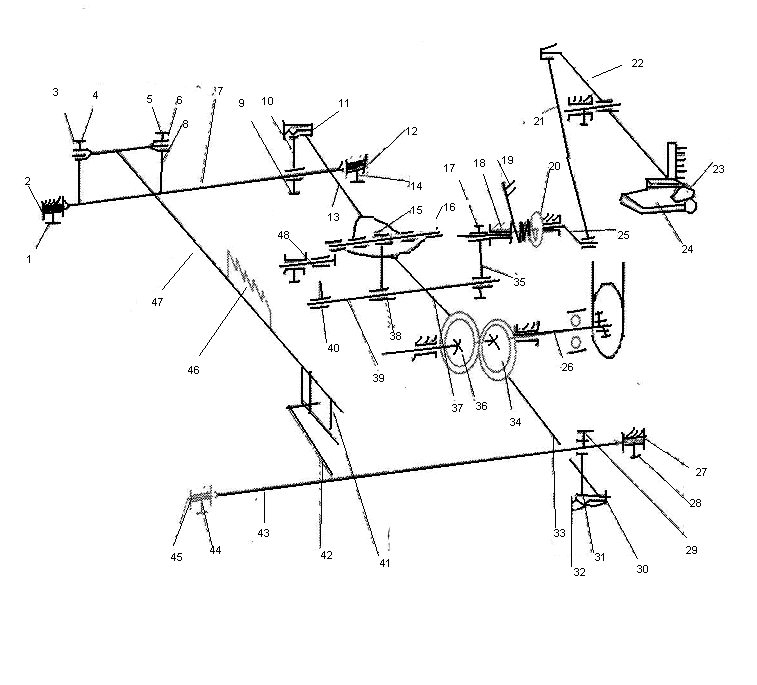

На нижнем распределительном валу 26 закрепляется двумя винтами эксцентрик подъема 34. На него надевается головка шатуна 34. Между шатуном 33 и эксцентриком вплавлен подшипник. Вторая головка шатуна 33 через шарнирный винт 30 с помощью рейки 32 соединена с коромыслом 31, закрепленным на валу подъема43 стягивающим винтом 29. Вал 43 центрируется шпильками 27 и 45 закрепленными винтами 28 и 44. На переднем конце вала 43 имеется рычаг 42. Палец закрепленный в рычаг 42 выходит в осевое отверстие ползуна 41, который находиться в направляющей вилке 47. На рычаге вилки закреплена рейка 46.

Вращение эксцентрика 34 вызывает колебательные движения шатуна 33 и помощью коромысла 31 в вале 43 и рычага 42 ползуном 41 перемещает рейку 46 в вертикальной плоскости.

Узел горизонтального перемещения рейки

На распределительном валу 26 эксцентрик продвижения 36 выполнен единой деталью с эксцентриком подъема 34. На эксцентрик продвижения 36 надета головка шатуна – вилки 37. Между шатуном 37 и эксцентриком подложен игольчатый подшипник. Заднюю головку, выполненную в виде вилки, вставлена ось 16, которая образует шарнирное соединение с раздвоенной головкой соединительного звена 13 и с помощью винта 15 соединена с коромыслом 38. Нижняя головка коромысла 38 продета через ось 39, передняя часть которой надета на нижнюю головку коромысла 40, а удаленный конец жестко с помощью винта соединен с рычагом 35. Верхняя головка коромысла 40 шарнирно соединена через шпильку 48 с корпусом машины. Верхняя головка рычага 35 винтом 17 закрепляется на промежуточном валу 18 узла регулировки длины стежка. Соединительное звено 13 дальней головкой шарнирно через винт 11 связано с коромыслом 10, которое стягивающим винтом 9 закреплено на валу продвижения 8. Вал передвижения 8 удерживается с помощью двух шпилек 12 и 2 в корпусе машины. На переднем конце вала 8 имеется вертикальная рамка 7, в которой с помощью шпилек 6 и3 крепиться рычаг вилка 47.

Вращение эксцентрика 36 вызывает колебательные движения шатуна вилки 37, которые преобразуются с помощью коромысла 38 в возвратно-поворотные движения оси 16. При выполнении строчки со стабильной длиной стежка ось 39 качения коромысла 38 неподвижна. От оси 16 колебательные движения сообщаются коромыслу 10 через соединительное звено – вилку 13. Коромысло 10 закрепляется на валу продвижения 8. Рамка 7 совершает возвратно-поворотные движения, которые перемещают зубчатую рейку 46 в горизонтальной плоскости.

А в бытовых машинах используется 4-хзвенный кулисный механизм в узле перемещения материалов.

45. Ассортимент шерстяных тканей. Технологические свойства шерстяных тканей с содержанием синтетических волокон, их преимущества и недостатки.

Отличительной особенностью ассортимента шерстяных тканей является наличие теплозащитных свойств, которые предопределяют использование этих тканей для теплой и зимней одежды.

По способу производства:

1. гребенные – вырабатываются из гребенной пряжи, это тонкие и легкие ткани, имеющие четкий рисунок переплетения:

- плательные – характеризуются легкостью, четкостью рисунка переплетения. Вырабатываются гладкими, мелкоузорчатыми и крупноузорчатыми переплетениями (чистошерстяные - крепы, Ангара, кижи и др.; полушерстяные – кашемиры, арфа, сильва и др.). Включает ассортимент тканей, предназначенных для изготовления женских и детских платьев, легких костюмов. Это самые тонкие и легкие шерстяные ткани. Такие ткани, как креп, Эффект, фай и др. плательные ткани.

- костюмные – вырабатываются саржевыми и различными комбинированными переплетениями из крученой пряжи в утке. (бостоны, крепы и пестротканые трико), это самые высокие по качеству костюмные ткани, используются они для муж. и жен. костюмов, брюк, юбок а иногда для летних и зимних пальто (с утепляющими прокладками).

- пальтовые – габардины, крепы, букле, диагонали, плащевые ткани. Характеризуются некоторой жесткостью, рельефной поверхностью.

2. суконные - вырабатываются из аппаратной пряжи и отличаются большей толщиной массой, пылеемкостью:

2.1. тонкосуконные – выработанные из тонкой шерсти (драпы, сукна, трико)

- плательные – в отличие от гребенных имеют большую массу, толщину, пушистость. Это гладкокрашеные, пестротканые и меланжевые ткани, различные по волокнистому составу и строению. Они вырабатываются гладкими и разнообразными мелкоузорчатыми переплетениями из одинарной и крученной смешанной шерстяной пряжи, из шерстяной пряжи, скрученной с вискозным и капроновым шелком.

- костюмные трико выработанное из крашенной пряжи

- пальтовые выпускаются гладкокрашеными, меланжевыми, пестроткаными, по волокнистому составу чистошерстяными и полушерстяными.

2.2. грубосуконные – ассортимент невелик, содержит ость.

Ткани вырабатывают из грубой шерсти, поэтому они обладают большой толщиной жесткостью и грубостью.

Пальтовые (мужские пальтовые ткани, для солдатской шинели.). Шьют без утепляющей подкладки. Ворс на всех деталях – сверху вниз.
