43. Механизм иглы бытовых и промышленных швейных машин, их неполадки и способы устранения.

Механизм иглы в ШМ челночного стежка предназначен для преобразования вращательного движения главного вала в возвратно-поступательное перемещение иглы по прямой траектории. Основным параметром механизма иглы является общий ход иглы, т.е. перемещение ее из крайнего верхнего в крайнее нижнее положение. Чем больше общий ход иглы, тем большей толщины материал может быть стачивать машина. Механизм иглы в зависимости от способа преобразования движения и наличия деталей имеет следующие виды:

1. Кривошипно-шатунные (бытовые машины)

2. Кривошипно-ползунный (машина 97 а класса)

3. Аксиальный

4. Дезаксиальный

5. шарнирный многозвенник и множество других (кулачковый, кривошипно-кулисный и т.д.).

Наименование кривошипно-шатунный механизм получил название из-за наличия в его конструкции кривошипа и шатуна, такой механизм имеют бытовые ШМ. На высокоскоростных используют кривошипно-ползунные механизмы, в которых на поводке распложен ползун. Ползун устраняет разворот игловодителя при работе машины.

Маховое колесо посредством клиноременной передачи при получении вращательного движения электродвигателя передает движение главному валу.

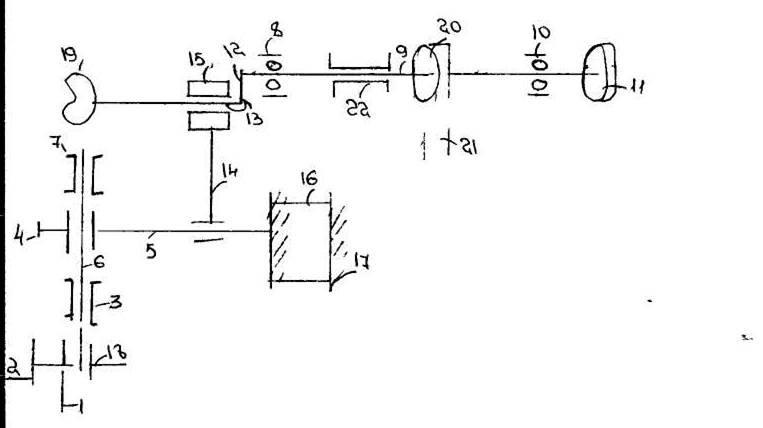

Главный вал 9 расположен в двух шарикоподшипниках 8,10 и во втулке 22 в рукаве машины. На левом кольце главного вала 9 винтом закрепляется кривошип с противовесом 12. На правом конце закреплено маховое колесо 11, на палец кривошипа 3 надета верхняя головка шатуна 14 и соединена с игловодителем 6, на котором закреплена игла 1. для предотвращения вращения игловодителя вокруг своей оси на поводок 5 надет ползун 16, вставленный в направляющий паз 17.

В работе механизма иглы необходимо прежде всего обращать внимание на положение иглы по высоте: в крайнем верхнем положении острие иглы не должно выступать ниже подошвы прижимной лапки в ее поднятом положении. В крайнем нижнем положении игла должна находиться на такой высоте, чтобы при подъеме образовалась петля и вышла на траекторию движения челнока. Обычно в машине с вращающимся челноком ушко иглы должно выходить (при крайнем нижнем положении) на половину из-за фронтальной части шпуледержателя.

Регулировку высоты иглы в механизме выполняют после ослабления винта, крепления поводка на игловодителе вместе с иглой вверх или вниз, ориентируясь на выполнение требований по захвату игольной петли.

Виды неполадок и способы их устранения

Виды неполадок

Причина возникновения

Способы их устранения

1. Поломка иг­лы

- № иглы не соответствует № нити или толщине ткани;

- игла погнута;

- игла вставлена в игловоди­тель не до упора, не до отказа;

- слишком низко или высоко установлен игловодитель;

- неправильное шитье;

- Подобрать правильную иглу;

- Заменить иглу;

- Проверить иглу, отрегу­лировать положение иглы относительно рейки;

- Отрегулировать положение игловодителя;

- Во время шитья не тянуть материал рукой, подача обеспечивается рейкой ма­шины.

2. Пропуск стежков

- неправильно установлена игла на высоте;

- затупился или согнулся конец иглы;

- игла установлена не до упора или не правильно относительно челнока;

- Отрегулировать положение иглы на высоте;

- Заменить иглу;

- Правильно установить иглу.
