Склад і будова приладу

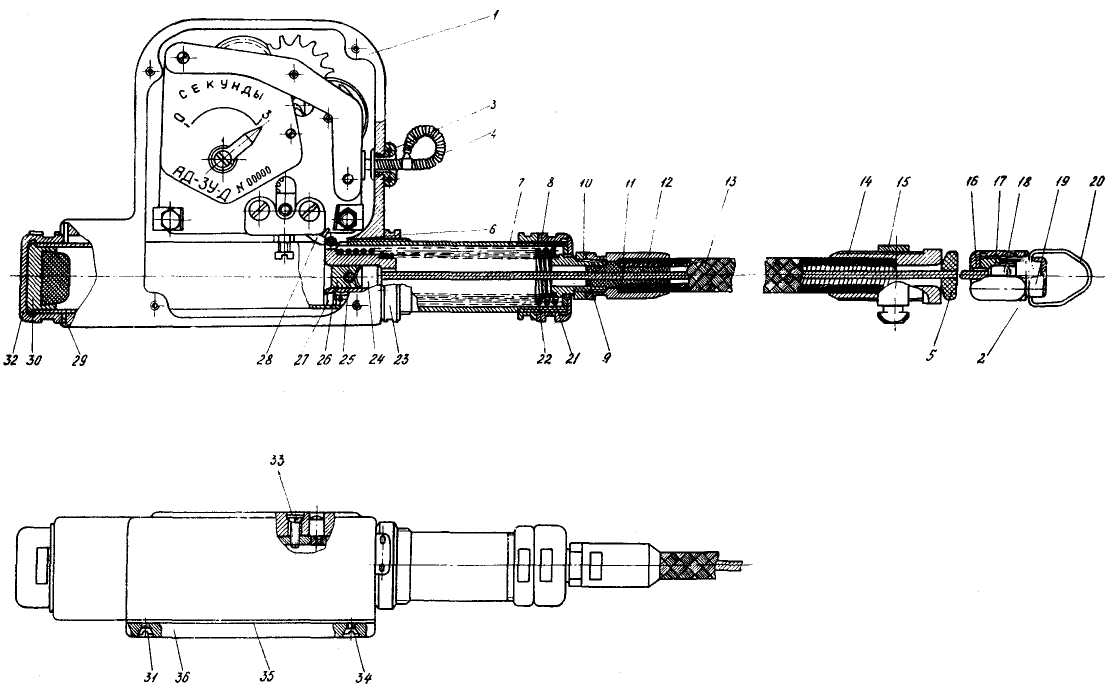

1-корпус; 2-приєднувальний вузол; 3-затвор; 4-шпилька гнучка; 5-амортизатор; 6-ролик; 7-трубка; 8-ковпачок; 9-захисна втулка; 10-втулка наконечника; 11-трос; 12, 14-наконечник; 13-шланг; 15, 17-хомут; 16- спеціальна гайка; 18-малий наконечник троса ; 19-спеціальний гвинт; 20-петля; 21-пружина зовнішня; 22-пружина внутрішня; 23-спец.гайка;

Cистема парашутна десантна ДПС призначена для виконання учбово-тренувальних і бойових стрибків із військово-транспортних літаків Ан-12, Ан-22, Ан-26/32, АН-72, Іл-76 та Ан-70, з літака Ан-2 і із вертольотів Мі-6, Мі-8, Мі-26, що виконуються окремими парашутистами або групами парашутистів з повним табельним озброєнням і спорядженням або без нього, для десантників усіх спеціальностей.

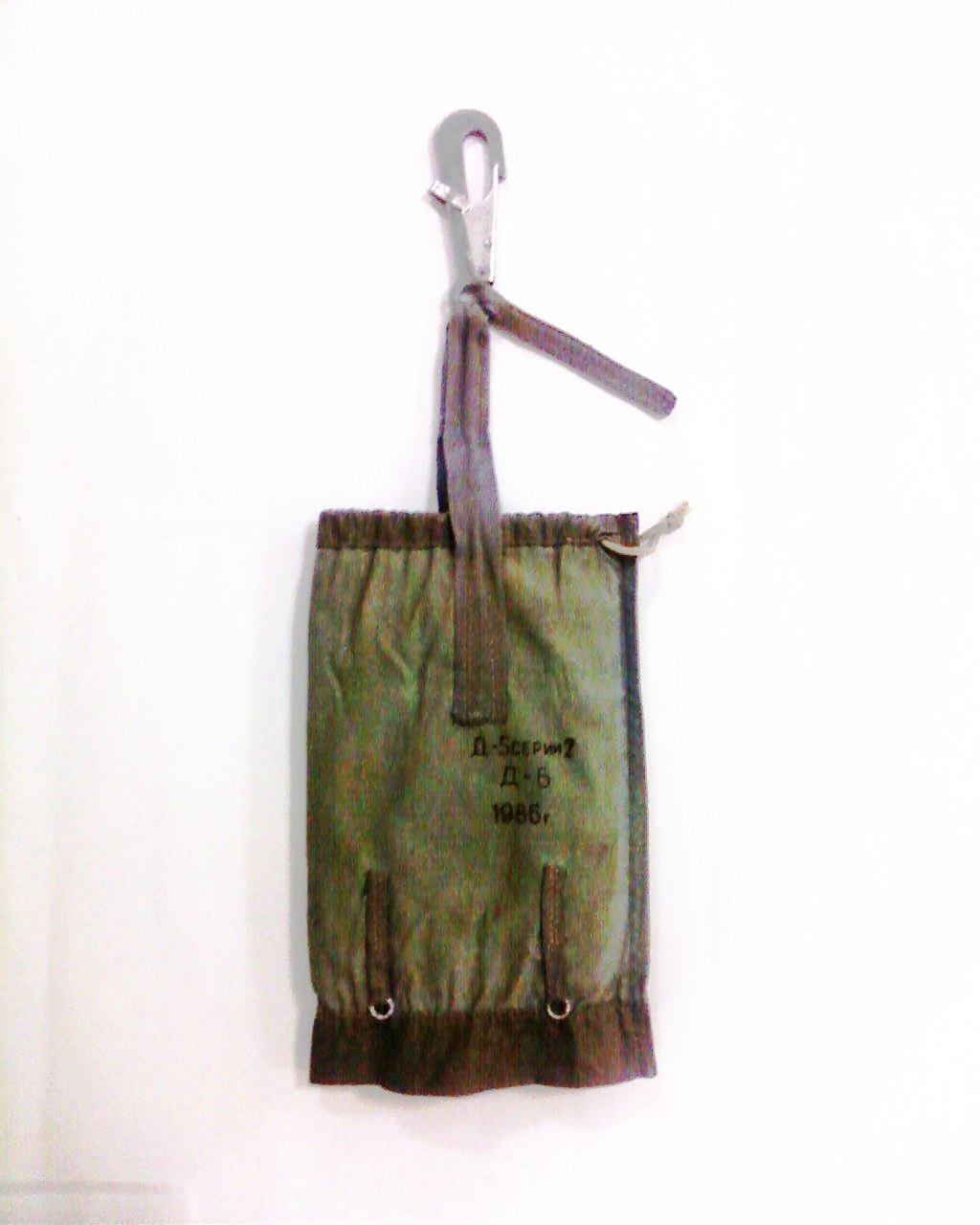

1. Камера стабілізуючого парашута

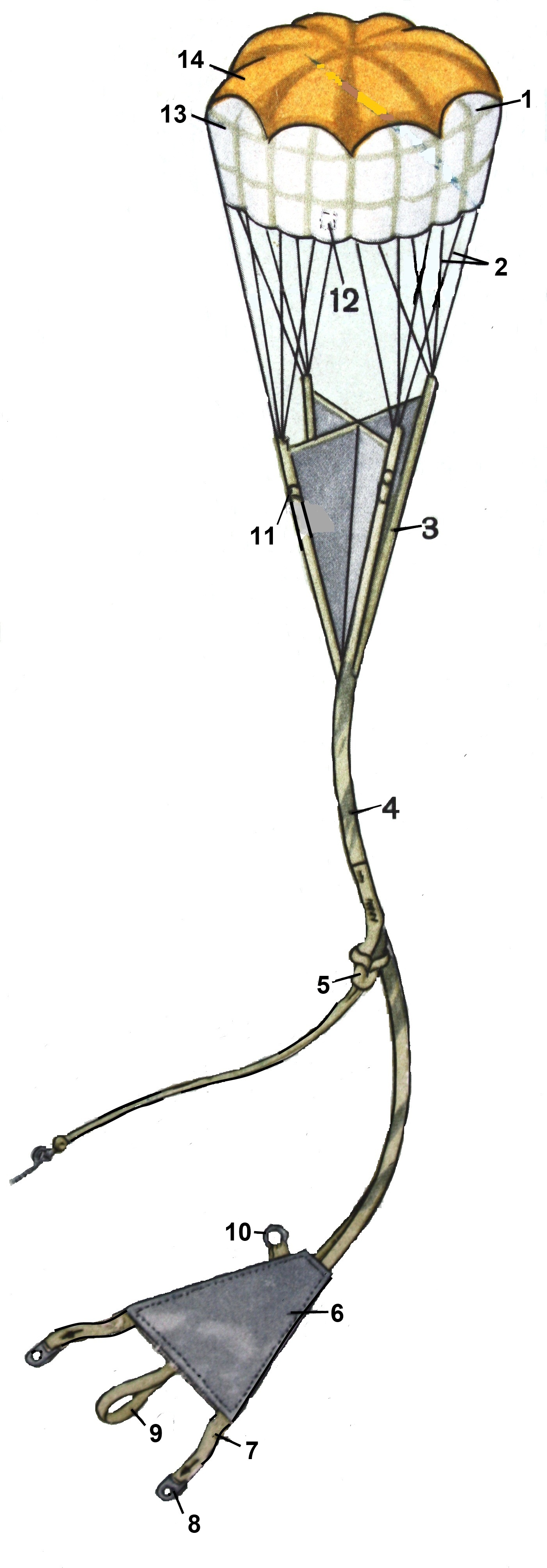

2. Стабілізуючий парашут

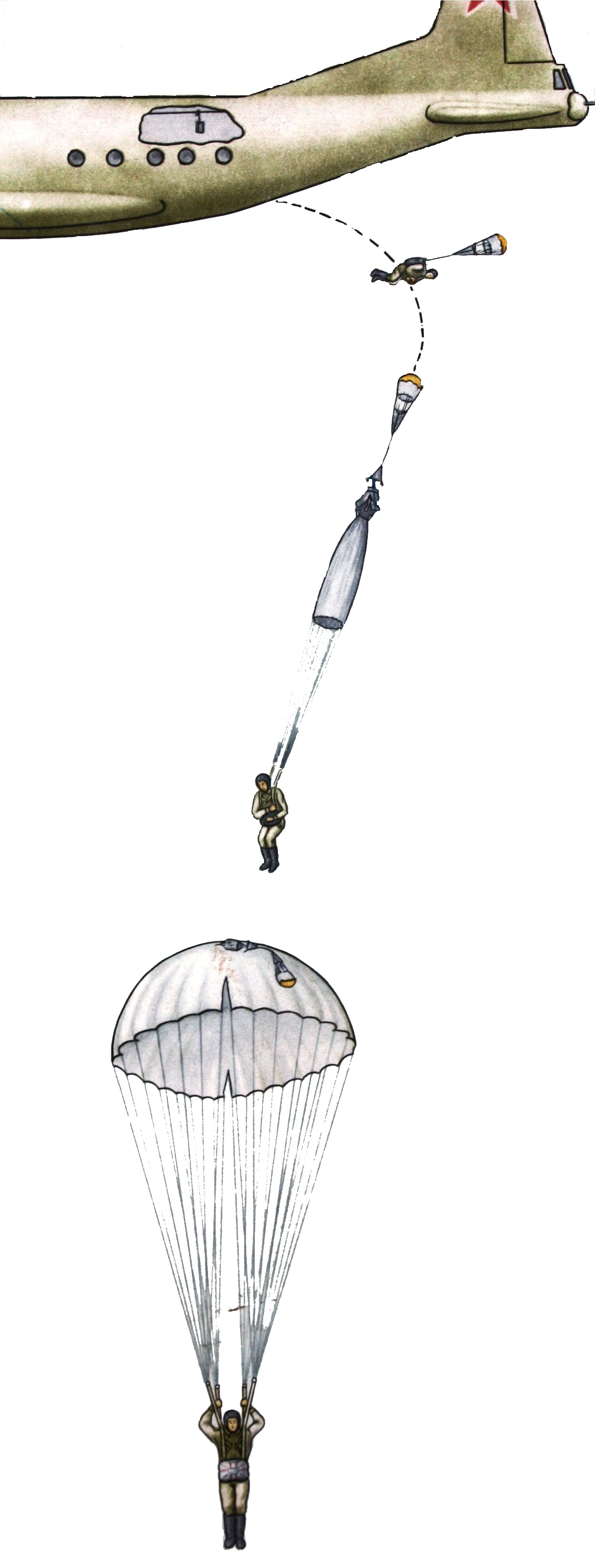

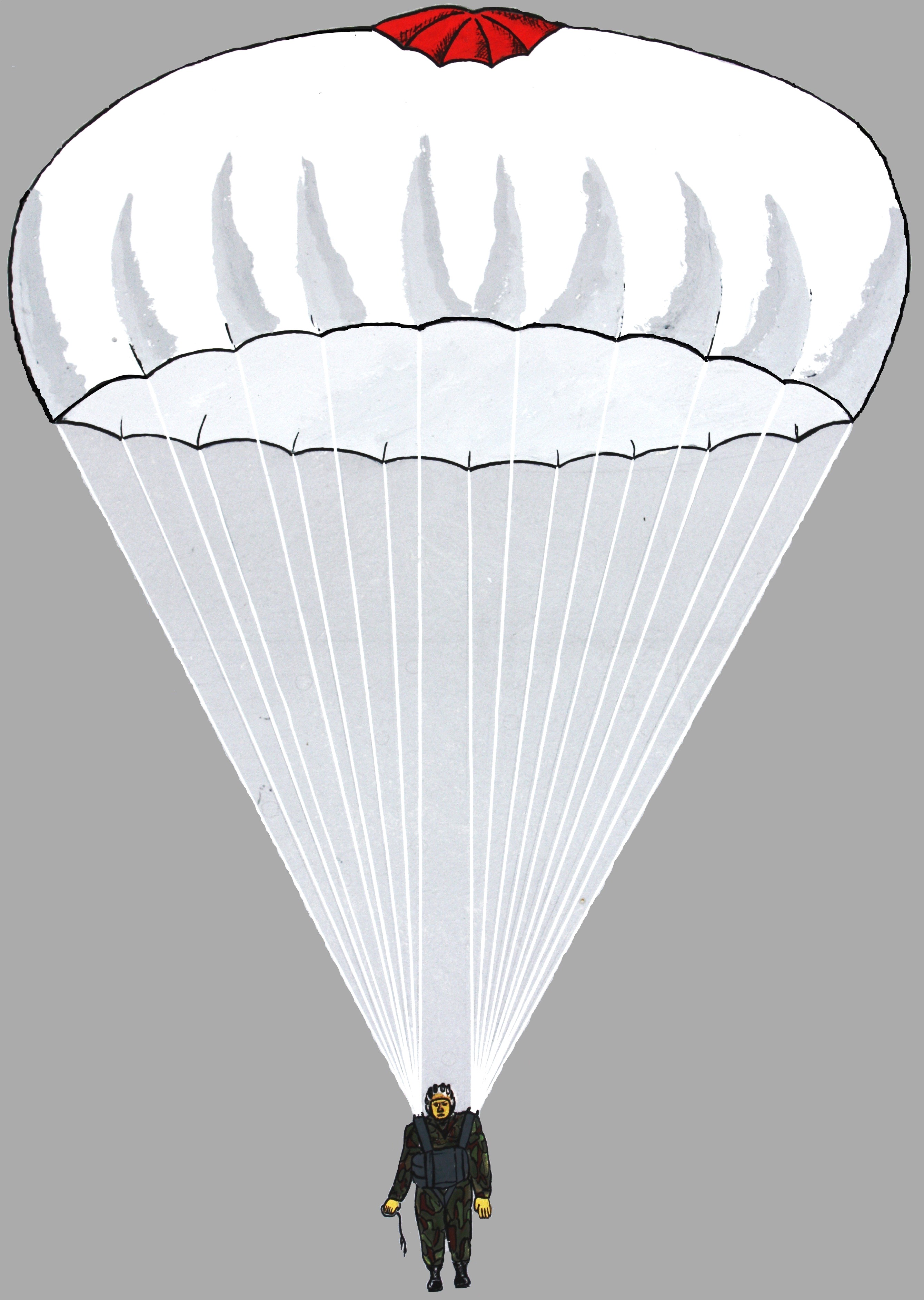

Робота ДПС

в повітрі

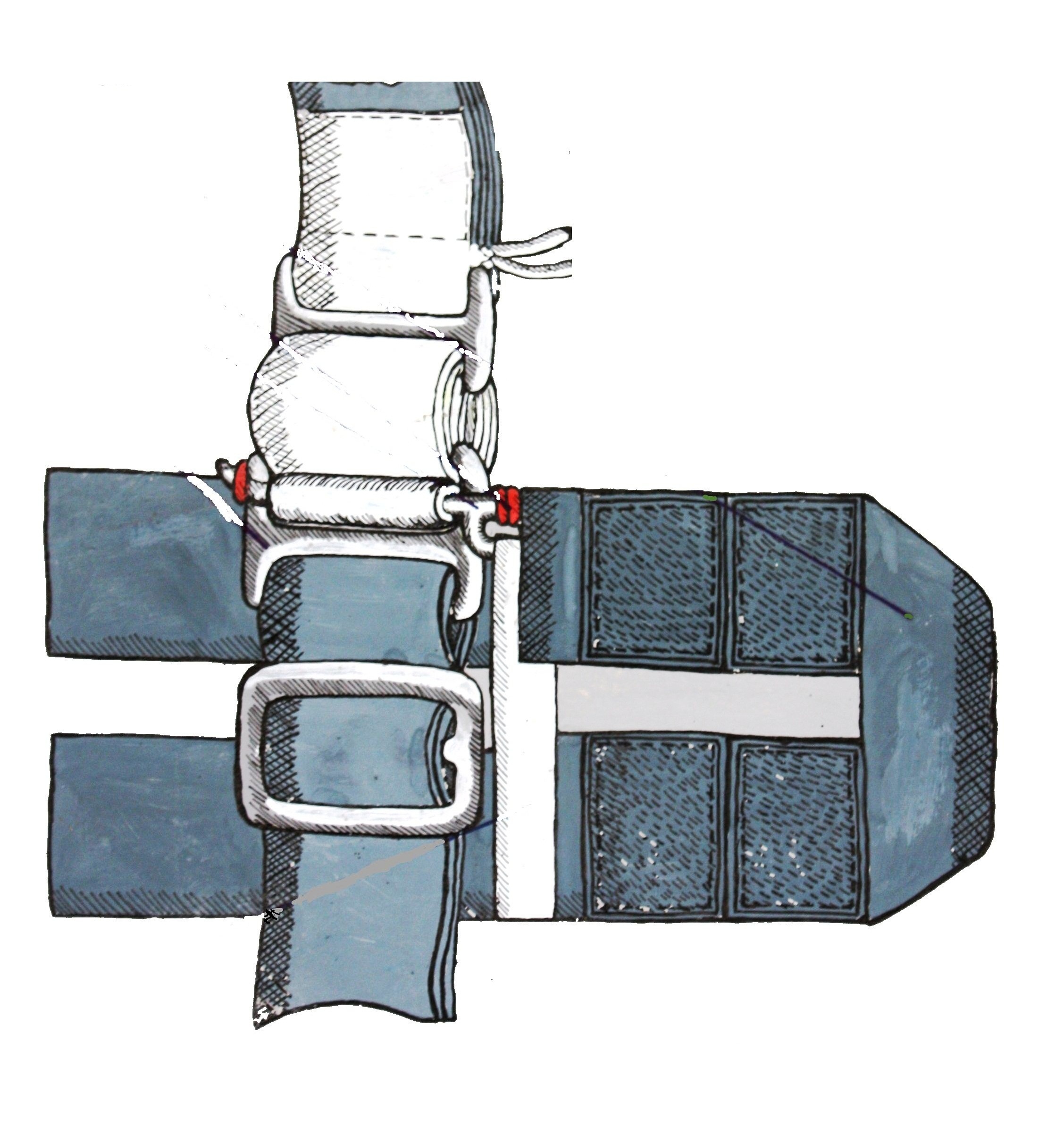

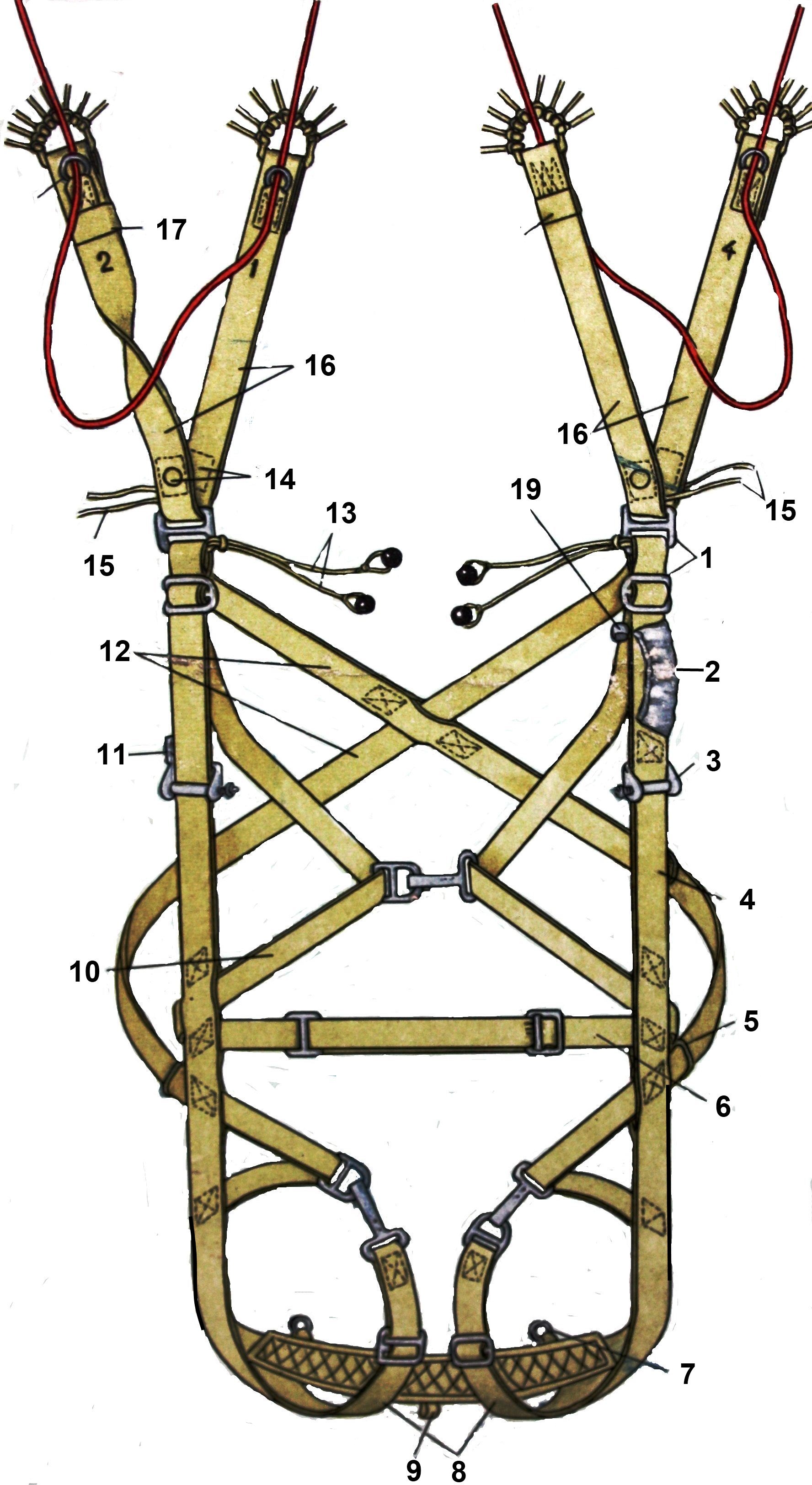

5.1. Підвісна

система

5.2 Розчековочний

пристрій

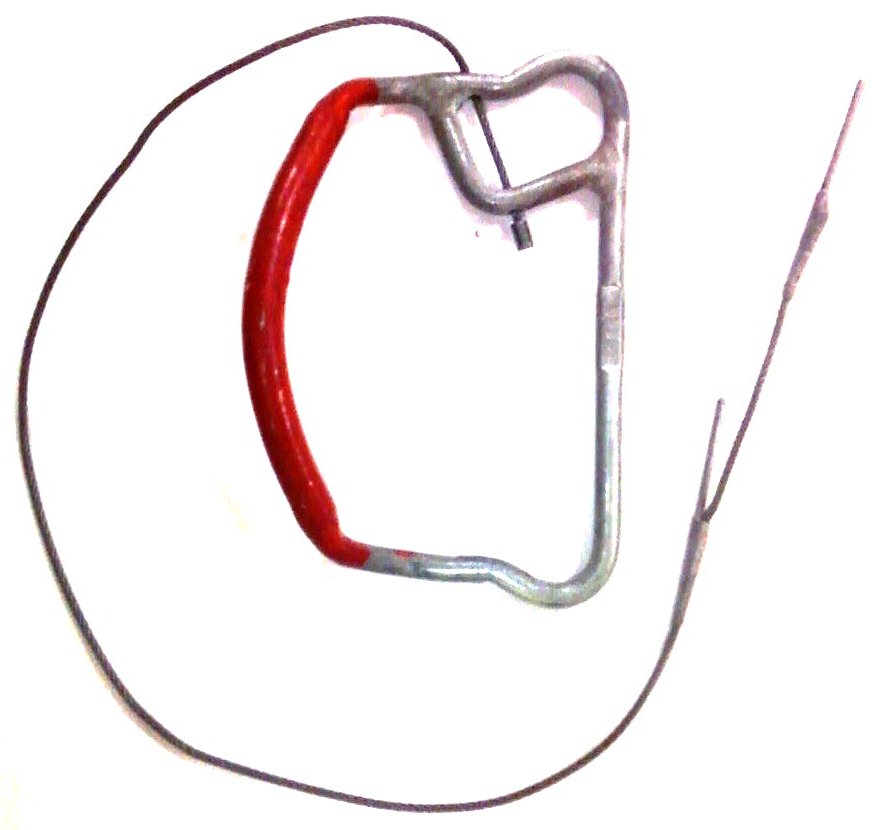

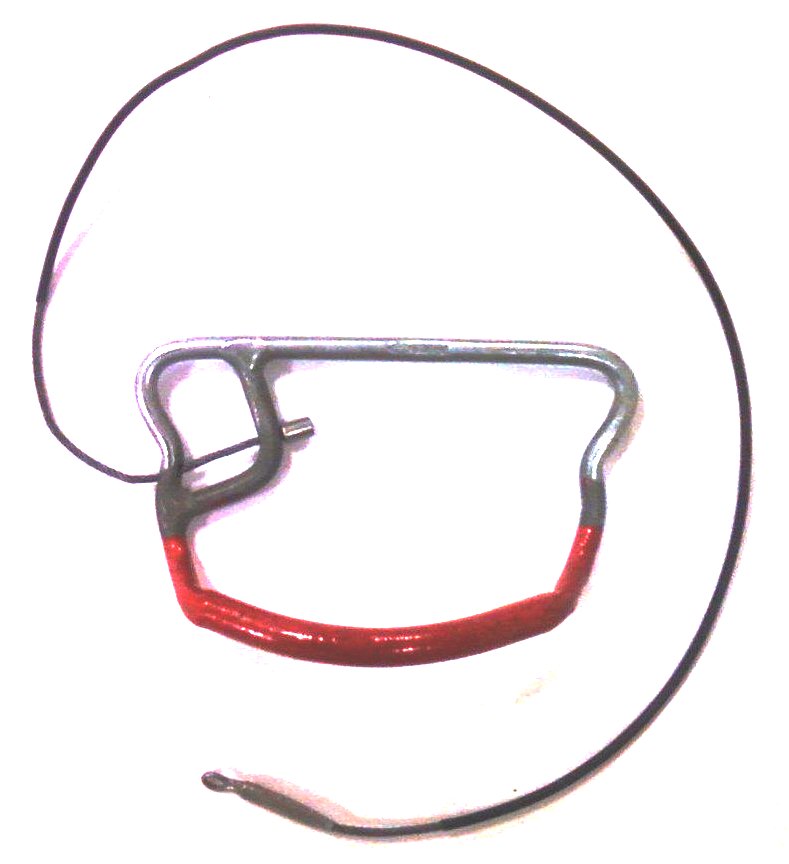

6. Ланка ручного розкр.

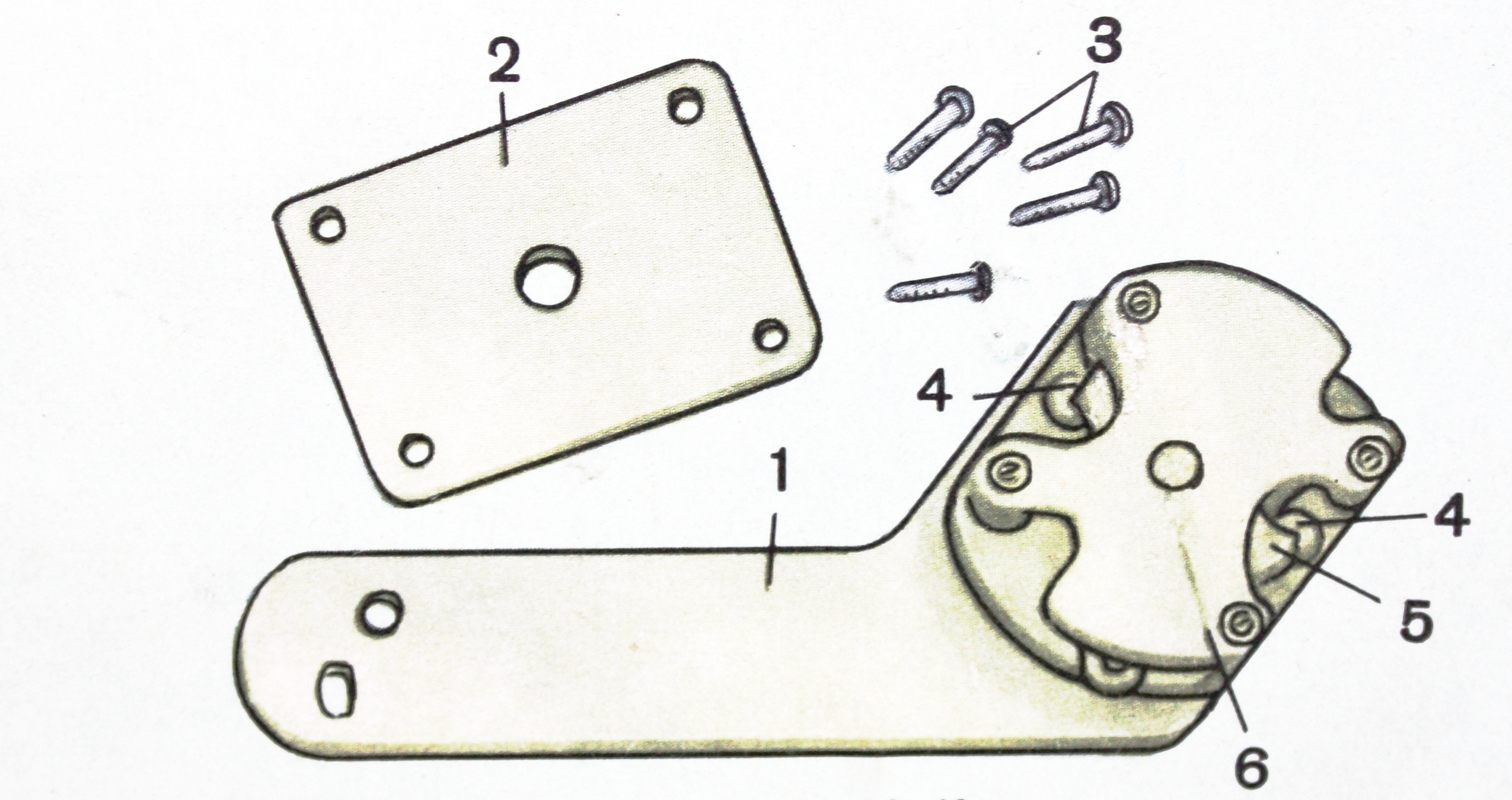

8. Двох конусний

замок

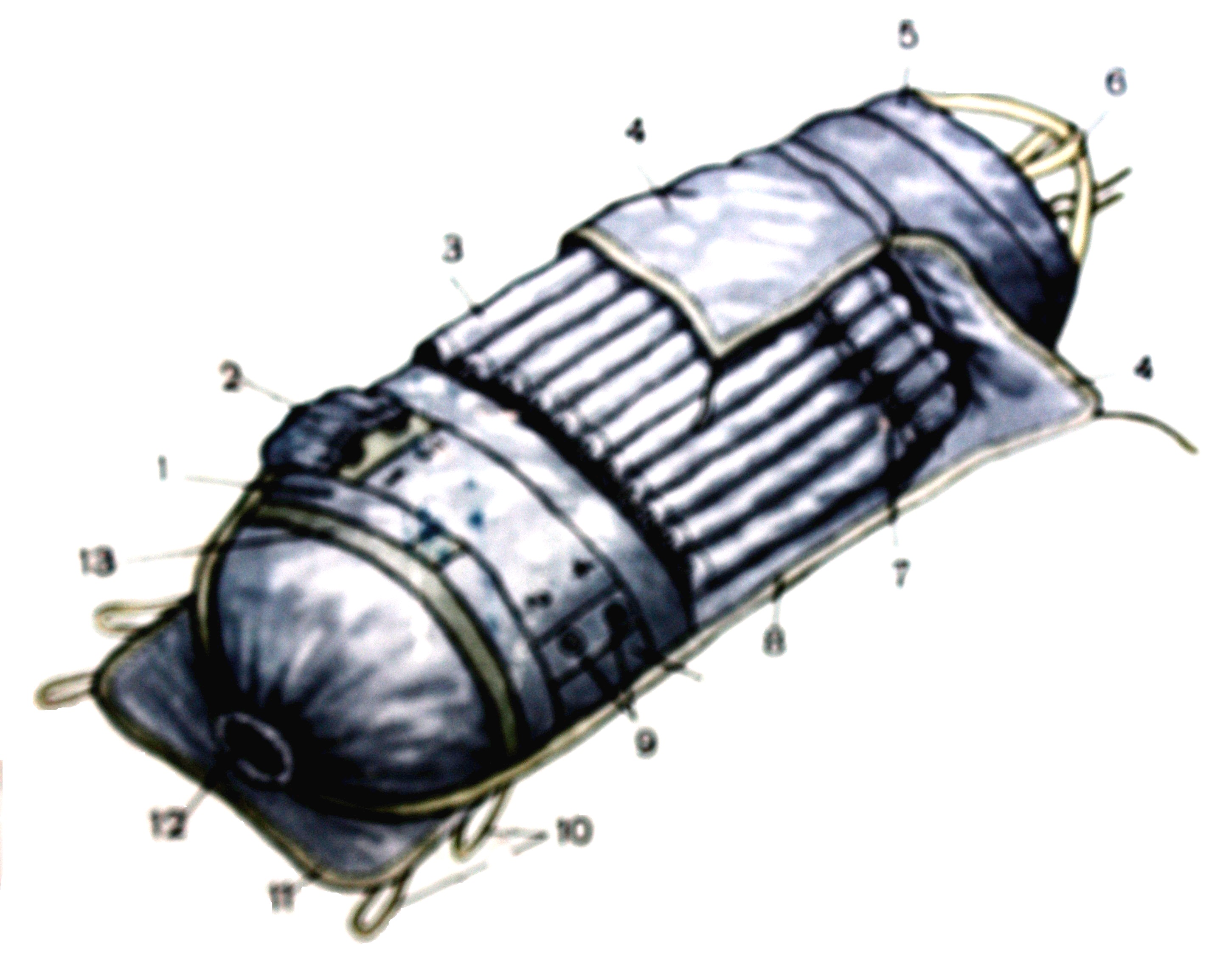

3. Камера основного парашута

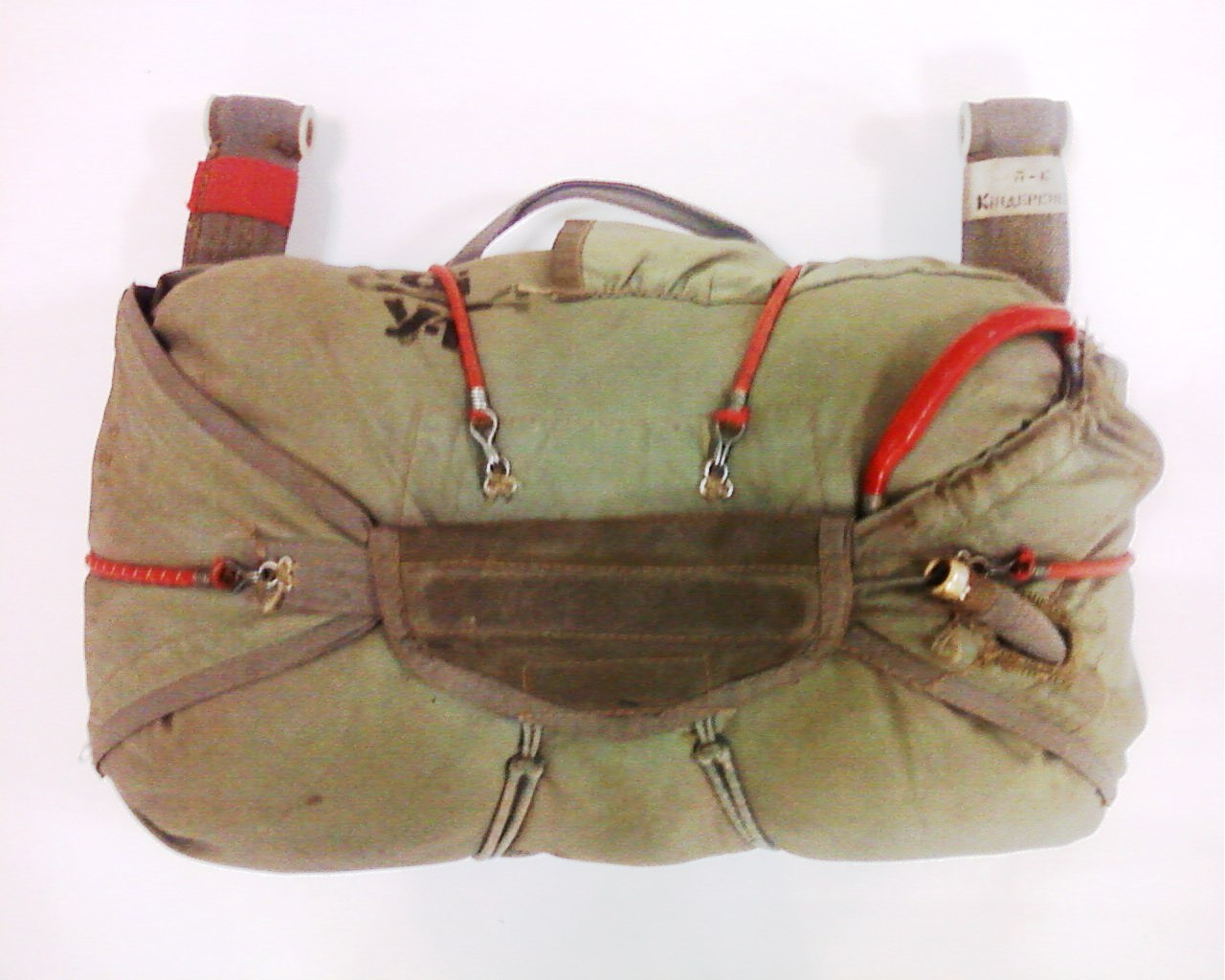

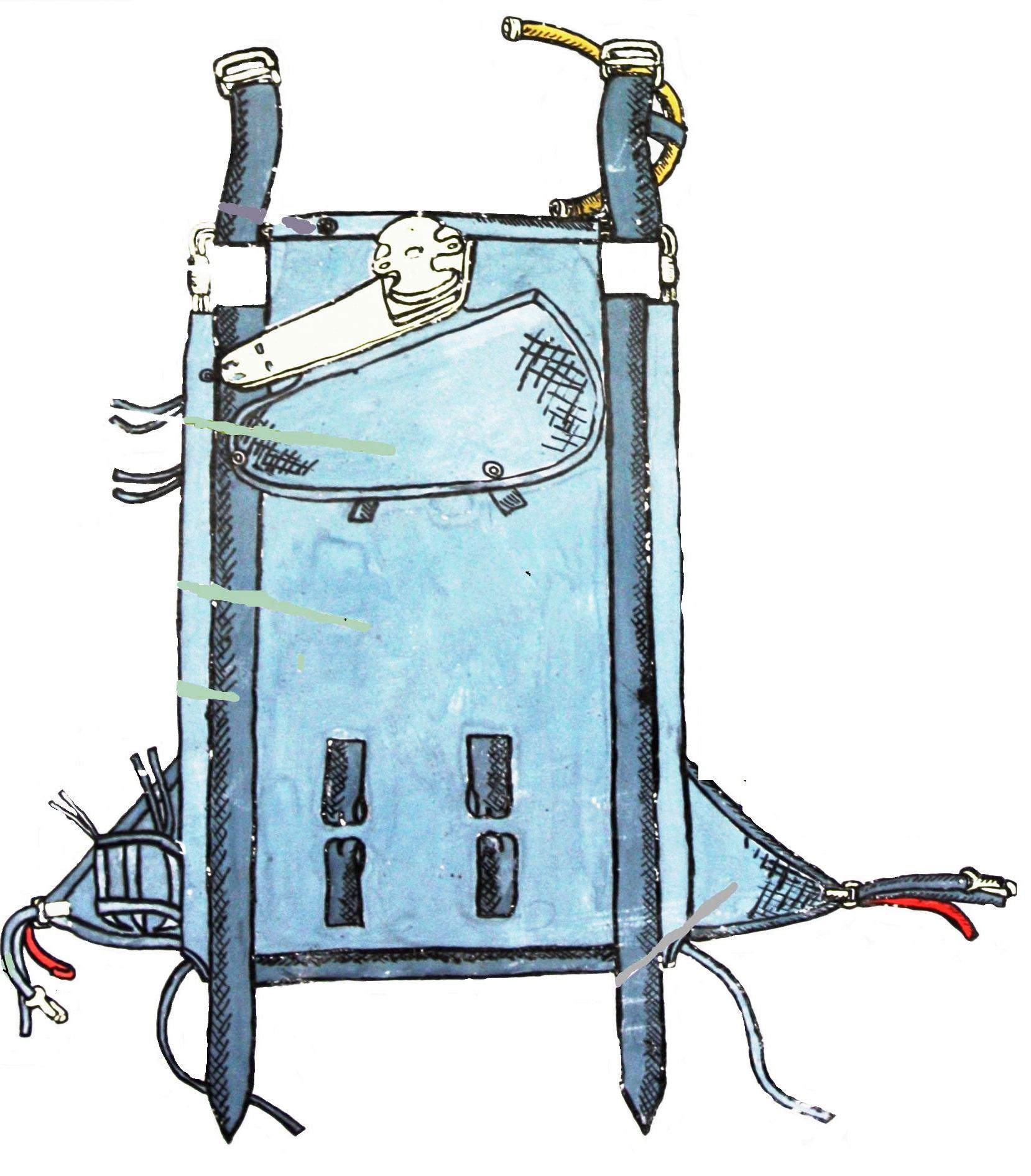

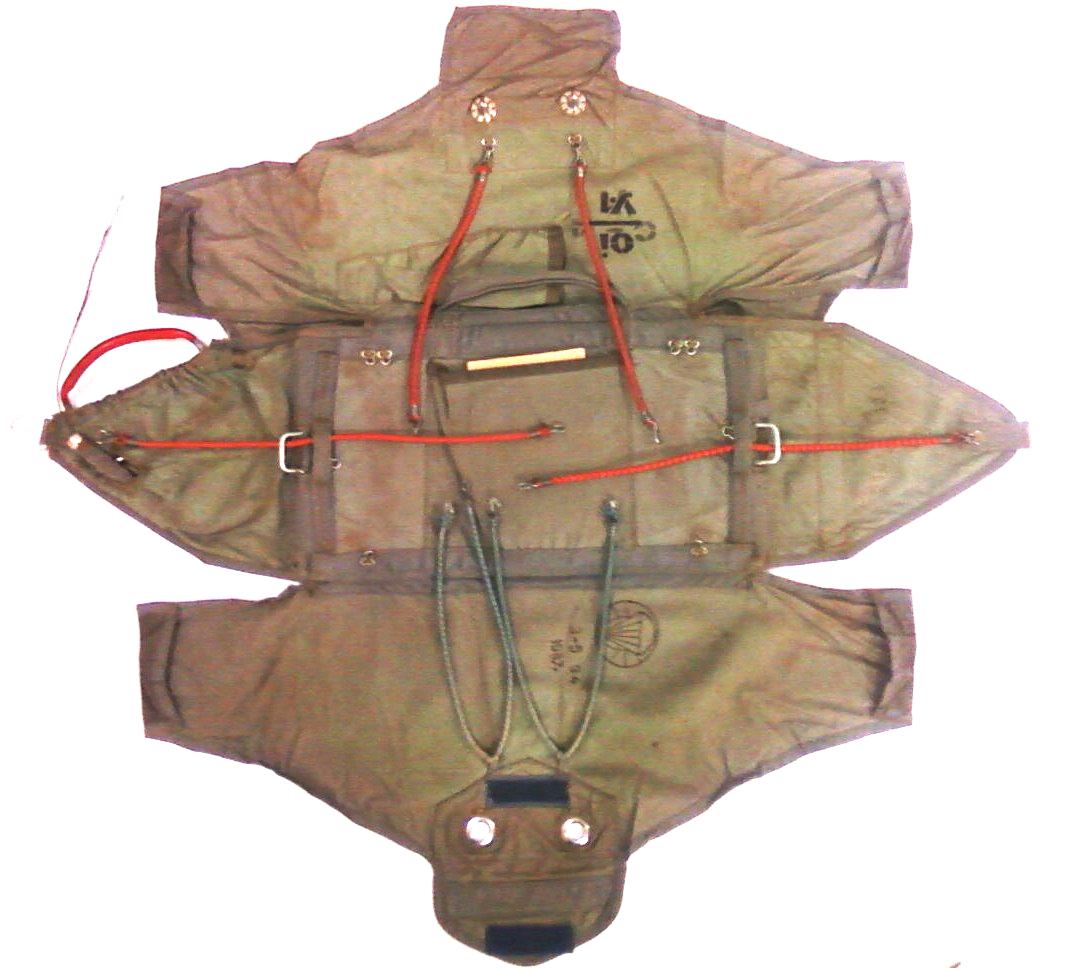

7. Ранець

4. Парашут 83 м² з ланками

10.Парашутний прилад АД-3У-Д

9. Серьга 11. Паспорт

12. Сумка 13. Приладдя для укладки

Тактико - технічні дані

Висота десантування, м: max / min

8000 ÷ 150/200

V (швидкість) польоту літака, м/год

140 – 400

Вага парашутиста (загальна), кг

140

Стабілізація зниження, сек

2-3 і >

V (швидкість) зниження на стабілізуючому куполі, м/с

30 – 40

S основного парашута, м²

83

Зусилля висмикування ланки РР кгс / Перевантаження, до G

16 / 10

Розворот на 180 градусів, сек: *при нейтральному положенні перекатів

*при перетягнутих перекатах

15 – 25

29 – 60

Горизонтальна V переміщення, м/с

2,6

V (швидкість) зниження на основному Куполі м/с

5

Кількість застосувань, раз

80/10/140

Строк служби, років

12 (20)

Строк зберігання парашутів до переукладки, міс.

3

Вага системи, кг

11,5

Парашут запасний З-5 призначений для рятування життя парашутиста у випадку відмови або ненормальної роботи основного парашута, а також для навчальних тренувань, що проводяться з ціллю навчання.

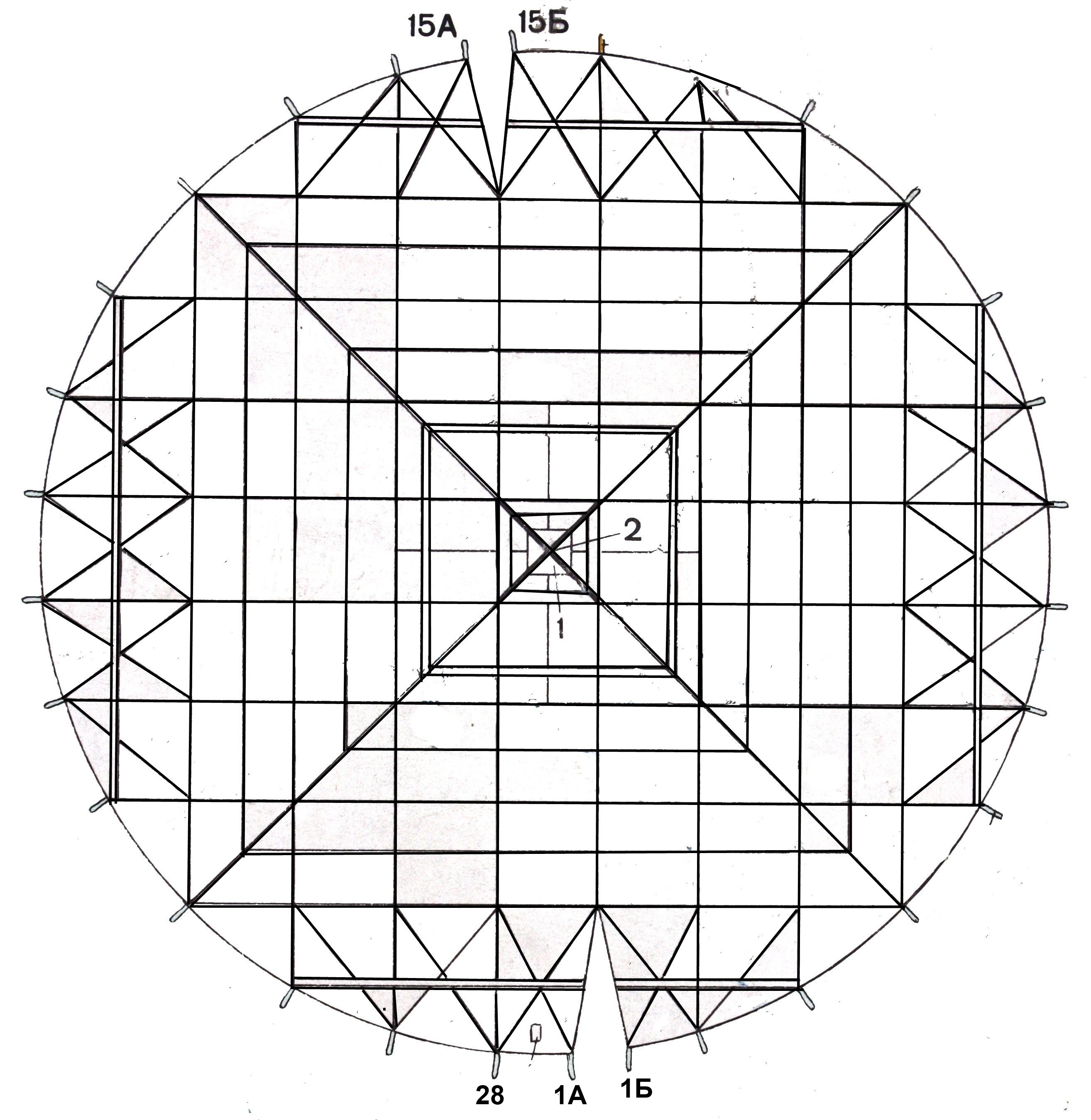

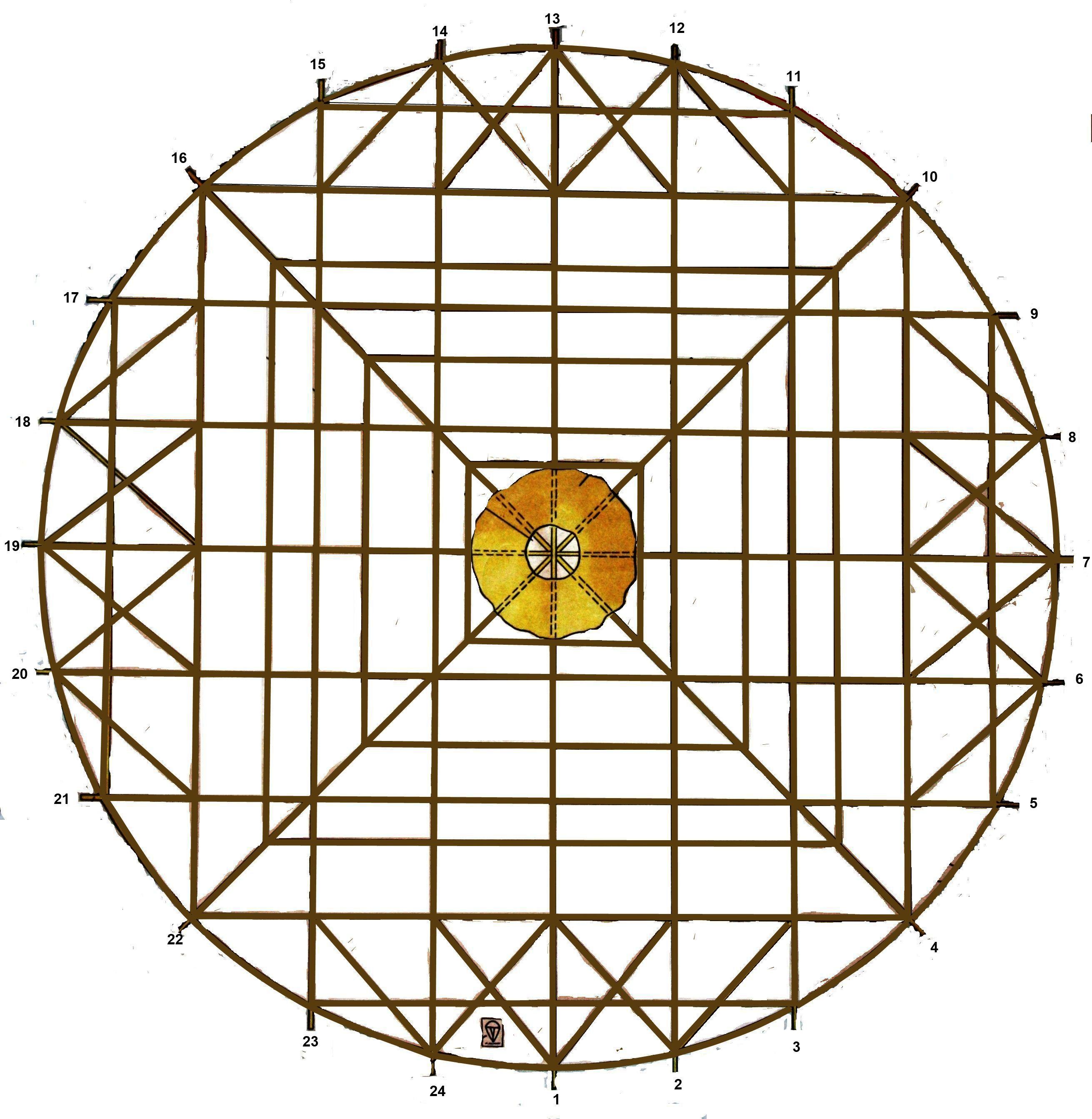

1. Купол 50 кв. м.

УКЛАДКА ПАРАШУТІВ

Укладка парашутів для здійснення стрибків з парашутом проводиться особисто кожним парашутистом у складі підрозділів під керівництвом і в умовах ретельного контролю з боку їхніх командирів і офіцерів повітрянодесантної служби (ПДС).

Укладка одного парашуту (основного і запасного) проводиться двома парашутистами, за яким він закріплений.

Схема місця для укладки парашутів:

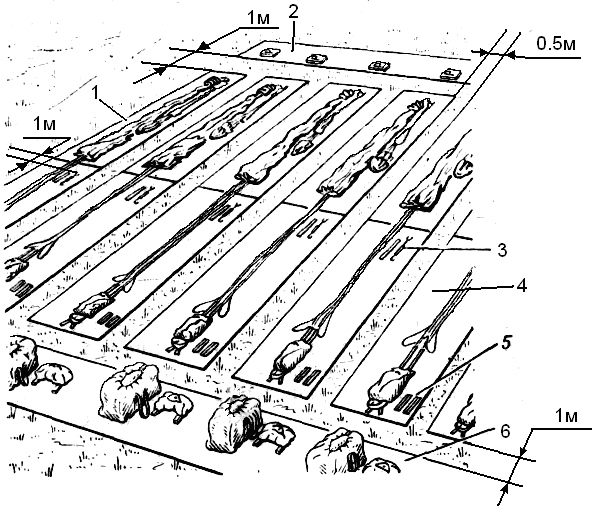

1- підстилкові полотнища; 2 - похідне полотнище для укладених парашутів; 3 – приладдя для укладки; 4 - полотнища для укладки; 5-важелі; 6-похідне полотнище для розпущених парашутів.

При підготовці робочого місця:

• похідні полотнища для укладки парашутів розкладаються в один ряд з інтервалом між ними не менш 0,5 м;

• на кінцях полотнищ для укладки куполів парашутів розстеляють підстилкові полотнища;

• посередині похідних полотнищ в 1 м від підстилкового полотнища однаково розміщується приладдя для укладки;

• з обох кінців похідних полотнищ для укладки парашутів на відстані 1 м розкладаються похідні полотнища для розпущених і укладених парашутів;

• всі укладені парашути у переносних сумках ставляться рівними рядами на похідних полотнищах.

Під час укладки парашутів повинна бути наступна документація:

- журнал бойової підготовки взводу;

- інструкції з укладки парашутів та з експлуатації парашутних приладів;

- НПДС-2006;

- плани-конспекти (командирів взводів);

- список-відомість;

- відомість закріплення парашутів та парашутних приладів;

- паспорти на кожен парашут і прилад;

- картки – замінювачі на кожен парашут;

- журнал обліку стрибків з парашутом.

Застосування ПЗ

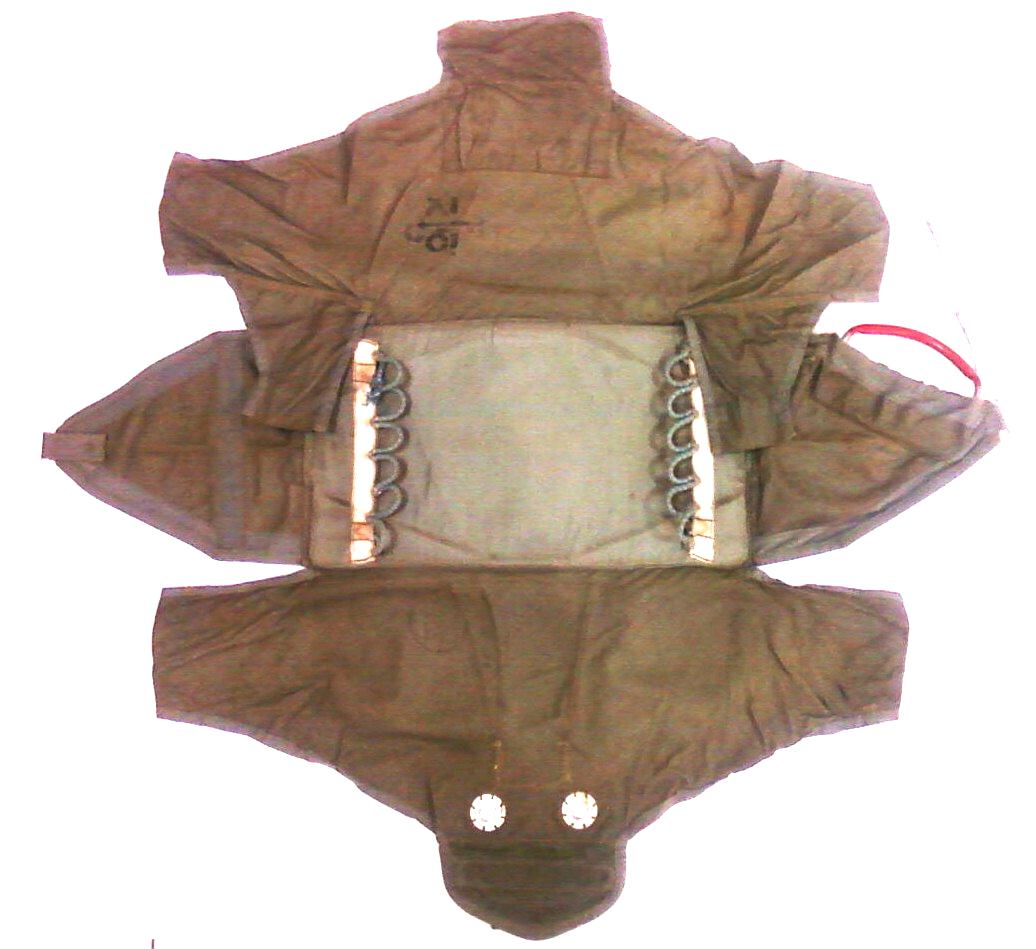

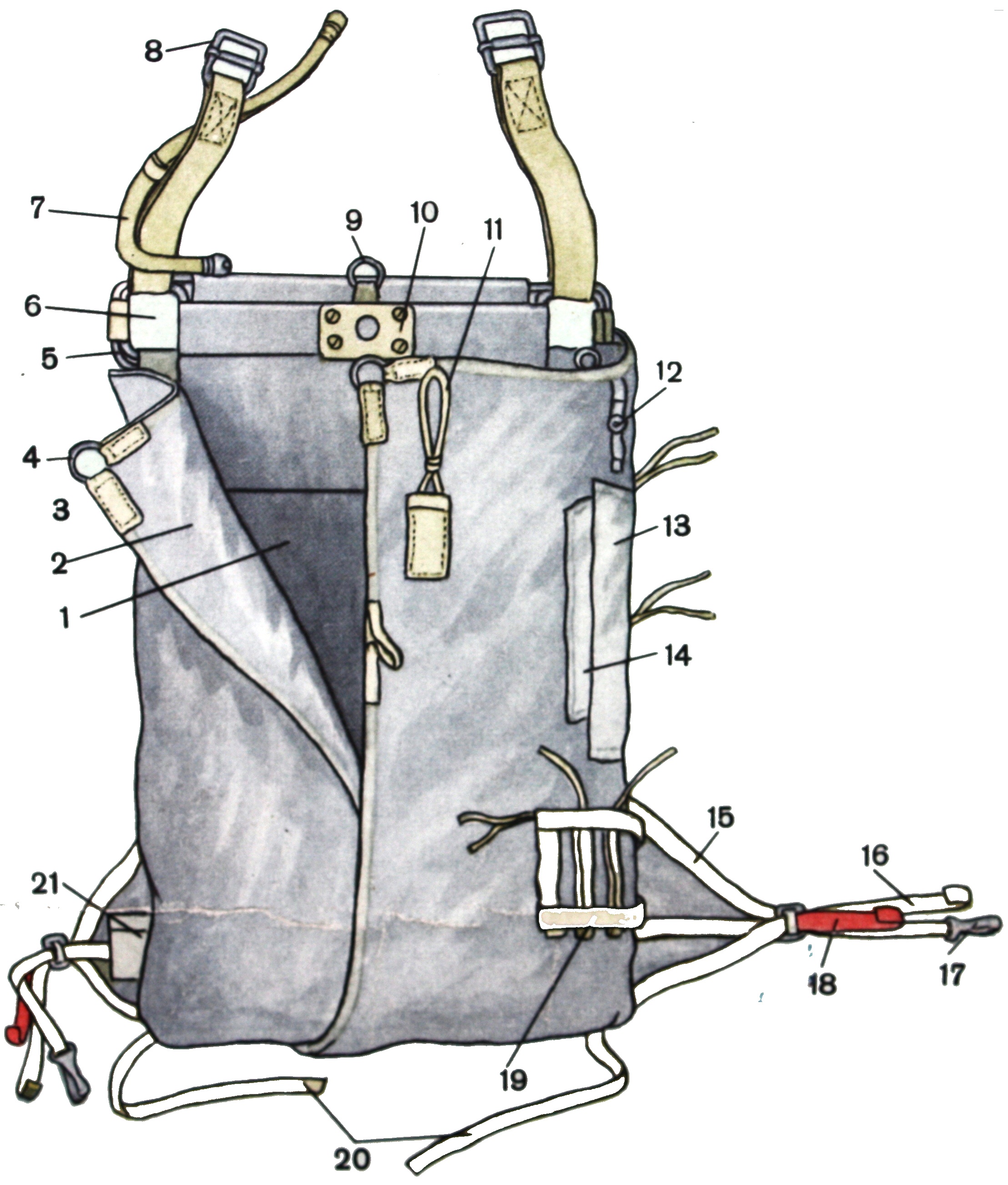

3. Ранець

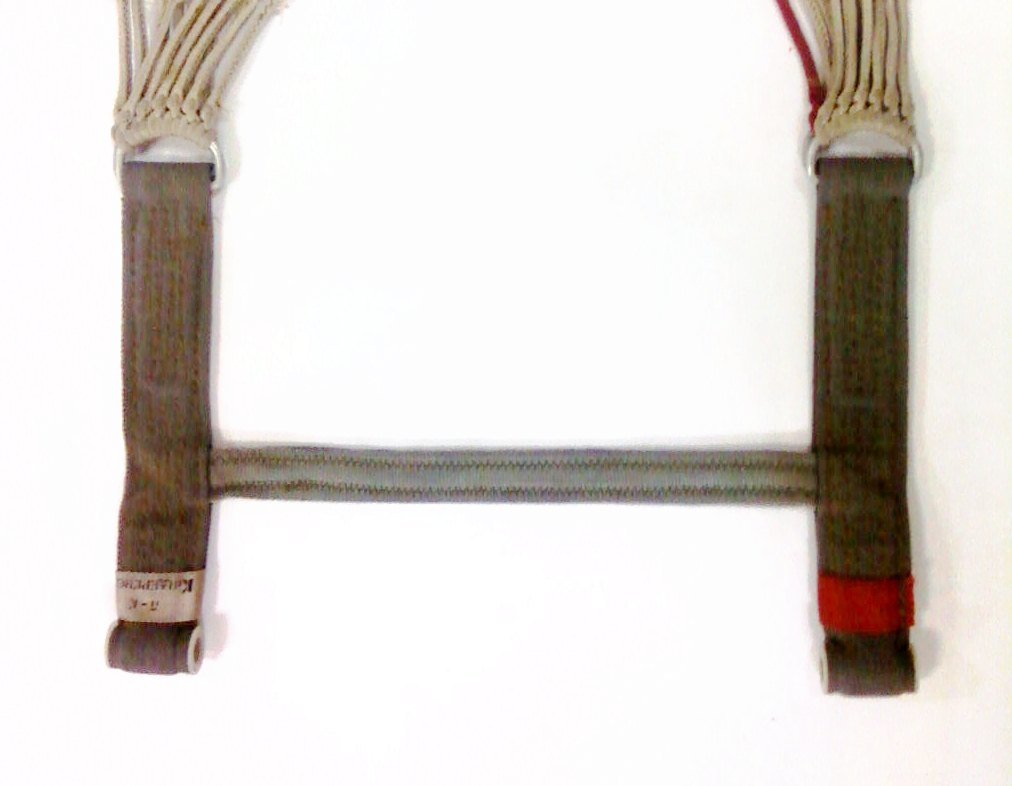

2. Проміжна підвісна система

4. Кільце

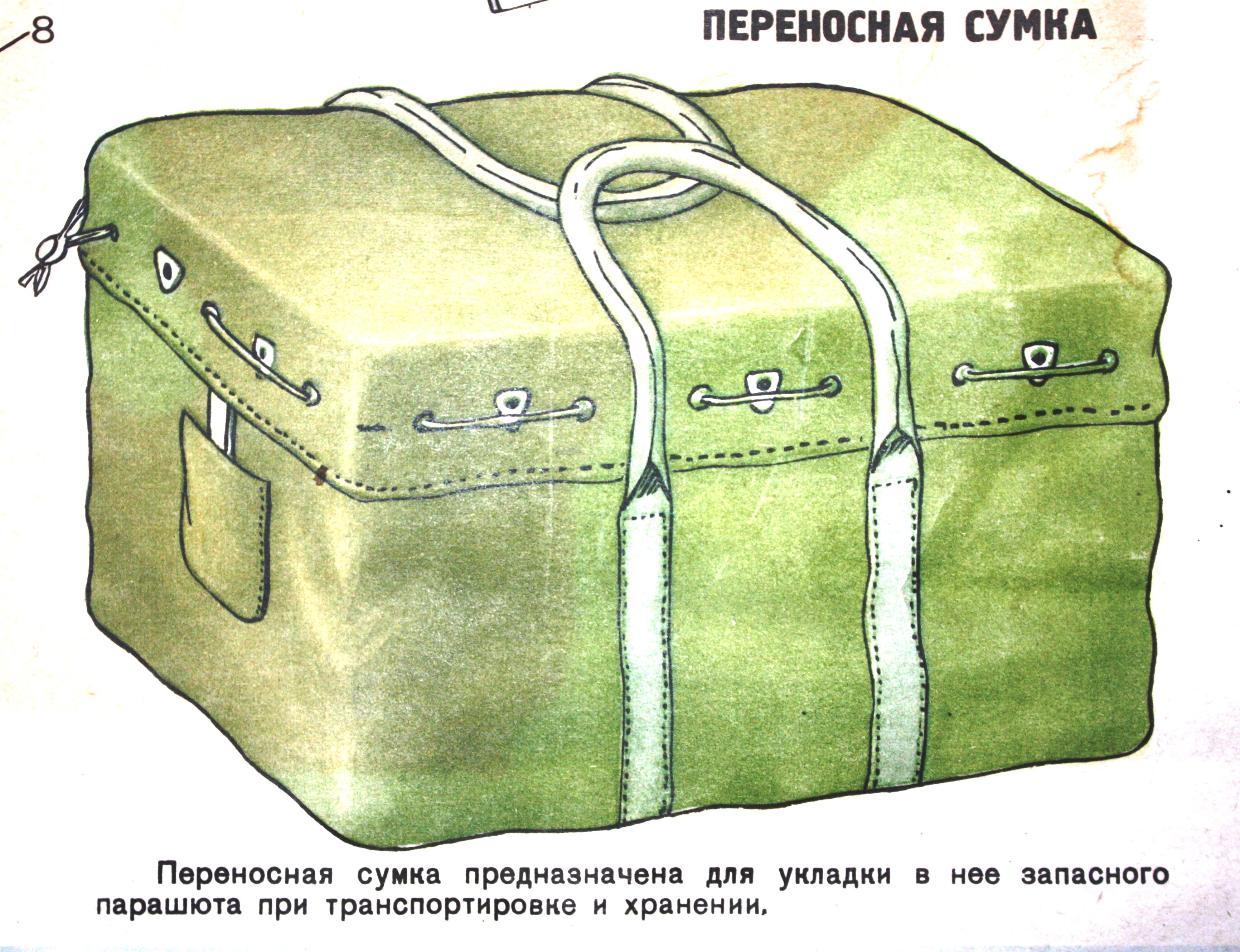

6. Сумка

5. Паспорт

ПЗ З-5

7. Приладдя для укладки

Тактико-технічні дані

Висота десантування, м: max / min

1000 ÷ 100

Політна вага парашутиста (загальна), кг

140

S основного парашута, м²

50

Кількість строп шт.

24

Зусилля висмикування ланки РР кгс / Перевантаження, до G

16 / 16

V (швидкість) зниження на запасному куполі м/с

7,5 – 8,5

Кількість застосувань: при Vпольоту до 225 км/год / до 350 км/год раз

11 / 1

Строк служби, років

12 (20)

Строк зберігання парашута до переукладки, міс.

3

Вага парашута запасного, кг

5,2
