1.2.2. Матеріальна частина парашута запасного з-5

та парашутного приладу АД-3У-Д (ППК-У)

Парашут запасний 3-5 (Рис. 3) призначений для порятунку парашутиста у ви-падку відмови або ненормальної роботи основного парашута, а також для навчальних тренувань, з метою навчання користування ним.

1. Запасний парашут 3-5 забезпечує при загальній вазі парашутиста з парашутами 140 кг надійність дії та наступні тактико-технічні дані:

а). надійну роботу на висоті до 1000 м при введенні його в дію на швидкості горизонтально, що летить літака, 350 км/год по приладу, із затримкою в розкритті ранця від 3 більше секунд, при цьому максимальні перевантаження, що виникають у момент наповнення куполи парашута, не перевищують 16 q;

б). надійну роботу у випадку ненормальної роботи основного спортивно-тренувального парашута типу Д-1-5У, УТ-15, ПО-16 при введенні його після повного від'єднання основного купола;

в). надійну роботу у випадку ненормальної роботи всіх типів парашутів, а саме при:

- не сході чохла з основного купола парашута;

- защемленні нижньої кромки або перехлестывание основного купола парашута стропами;

- не від'єднання наповненого працюючого стабілізуючого парашута типу «Лісник», ПСН^-71, ПСН-74 і Д-6 серії 4 (при видаленні нижньої кромки від ранця основного парашута на 2,5 м);

г). відсутність складання купола парашута при спільній роботі з повністю наповненими куполами парашутів Д-1-5У, Д-6 серії 4, Д-5 серії 2;

д). мінімальну безпечну висоту застосування, на швидкості польоту літаку не менш 120 км/год при негайному веденні парашута в дію - 100 м. При цьому час зниження на повністю наповненому куполі парашута не < 4 сек;

е). вертикальну швидкість зниження, заміряну на ділянці 30 - 35 м від землі, при польотній масі парашутиста з парашутами 120 кг не більше 7,5 м/с і при польотній масі 140 кг - не більше 8,5 м/с;

ж). введення парашута в дію правою або лівою рукою;

з). зусилля, необхідне для висмикування витяжного кільця, не більше 16 кг;

и). швидкий і зручний монтаж до підвісних систем зі швидко рознімними скобами кріплення запасного парашута й демонтаж;

к). можливість розміщення на парашутисті-десантнику табельного спорядження й озброєння, а також кисневого приладу КП-43;

л). одинадцяти кратне застосування: при

- введенні в дію на швидкості польоту літака до 225 км/год по приладу, як при негайному введенні парашута в дію, так і з будь-якою затримкою розкриття ранця;

- частковій відмові основного парашута;

- не від’єднанні наповненого працюючого стабілізуючого парашута типу «Лісник», Т-4 серії 2, ПСН-71, ПСН-74, ПТЛ-72 і Д-5 (при видаленні його нижньої кромки від ранця основного парашута на 2,5 м);

м). однократне застосування при введенні в дію на висоті до 1000 м послу покидання літака на швидкості до 350 км/год по приладу із затримкою розкриття ранця від трьох і більше секунд;

н). необмежена кількість застосувань після розкриття купола основного парашута.

2. Маса парашута без переносної сумки не більше 5,2 кг.

3. Габарит покладеного парашута: довжина - 405+10 мм; ширина - 230+10 мм; висота - 180+10 мм

Рис. 3

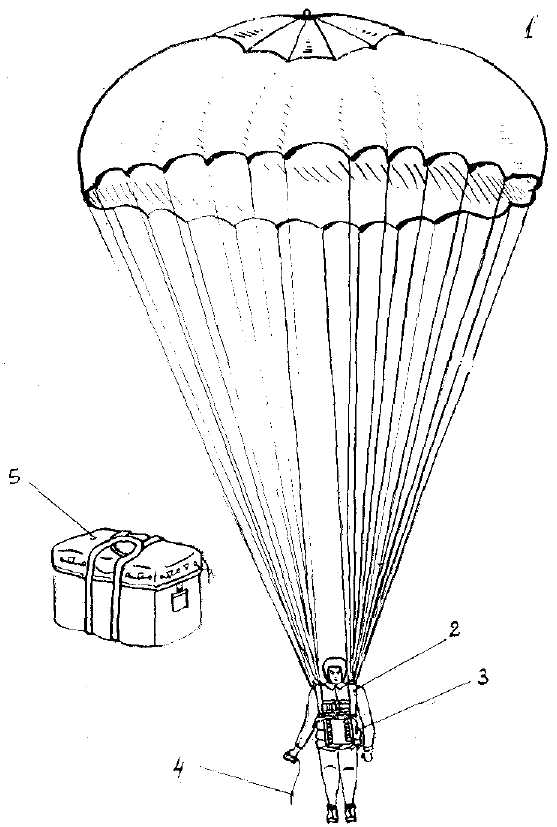

СКЛАД і БУДОВА ПЗ З-5 До комплекту парашута З-5 (Рис. 4) входять наступні основні частини: 1. Купол 50 кв. м 2. Проміжна підвісна система 3. Ранець 4. Витяжне кільце із двома шпильками 5. Переносна сумка До кожного парашута додається паспорт

Рис. 4

Парашутний прилад АД-3У-Д (Рис. 5) призначений для введення в дію пристрою розкриття парашутної системи через 1-3 сек після висмикування із приладу гнучкої шпильки

1. Прилад нормально працює в інтервалі температур зовнішнього середовища + 60^о С;

2. Діапазон часу спрацьовування приладу 3 сек.;

3. Зусилля силових пружин у зведеному стані не менш 28 кгс;

4. Вставлена в прилад до кінця гнучка шпилька при зворотно-поступальному переміщенні в межах 5 мм і відгині вушка шпильки в різні сторони на 90^о не повинна допускати спрацьовування механізму ні на один зуб анкерного колеса;

5. Робочий хід витяжного троса 70 + 3 мм;

6. Прилад у зведеному стані витримує ударне навантаження до 12 q у кількості 10000 ударів із частотою від 40 до 80 ударів у хвилину;

7. Прилад у зведеному стані віброустойчив і вібропрочен у діапазоні частот 10 - 300 Гц із прискоренням до 5 q й амплітуді коливання не більше 1 мм. При випробуванні не повинен бути вільного спрацьовування.

8. Прилад працює при відносній вологості навколишнього середовища до 98%;

9. Маса приладу - не більше 800 г.

10. Прилади, упаковані в індивідуальну тару, зберігати в опалювальних, добре вентильованих складських приміщеннях, де температура повітря повинна бути не нижче +10°С и не вище +30° С. Відносна вологість повітря допускається 40-70%.

11. Призначений технічний ресурс приладу - 1000 спрацьовувань.

Рис. 5 Загальний вид приладу

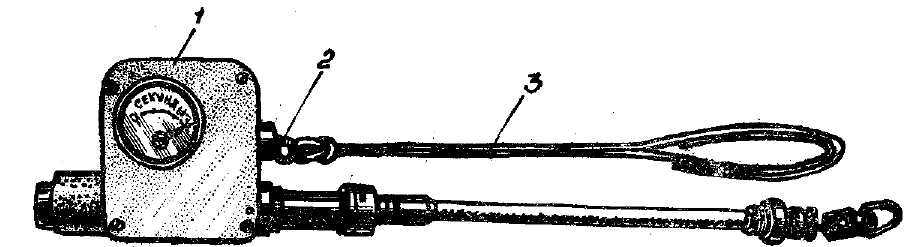

Парашутний прилад АД-ЗУ-Д: 1-парашутний прилад; 2-гнучка шпилька; 3-фал
