3. Разработка технологического процесса ремонта кухонных комбайнов

СХЕМА РАЗБОРКИ КОМБАЙНА

1. Отключаем прибор от сети. Детали проверяем последовательно.

2. Проверяем приводной вал, редуктор и электропривод.

3. Затем следует очередь соковыжималки, основного диска миксера и всех насадок.

4. Проверяем остальные детали – шестеренки, емкости, переключатели и щетки.

Чаще всего неисправность щетки выражается в стирании, после чего она перестает плотно прижиматься к обмотке ротора, из-за чего может сильно греться пластмасса и может вонять горелым при запуске комбайна.

Щетка – это деталь, изготовленная из графита и передающая ток вращающемуся валу, расположенному в роторе. Так как графит достаточно мягок, он может быстро истереться при регулярном использовании оборудования, поэтому его приходится периодически менять.

Размеры этой детали около 2х1х0,7 см, они могут меняться -  в зависимости от модели.

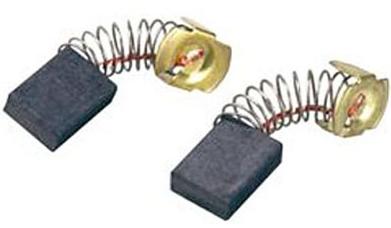

Щетки электродвигателя

1.Как заменить щетку

1. Щетка, имеющие впрессованный токопровод из меди будет служить гораздо дольше простой графитовой, но ее придется «подгонять» при помощи надфиля.

2. Вставляем доработанную или фирменную деталь на свое место: в специальное прямоугольное отверстие, где деталь зажимается металлической скобой.

3. С обираем корпус и проверяем работу, сначала на малых оборотах, а потом на полной мощности.

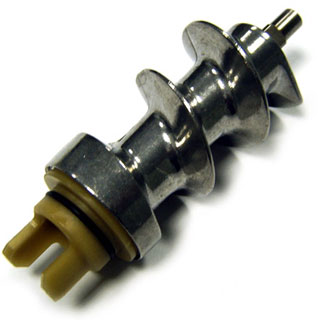

необходимая деталь — шнек

Практически все поломки, не связанные с работой мотора, можно разделить на две группы:

1.сломалась пластмассовая деталь: рычажок, переключатель, фиксатор;

2. затупились ножи.

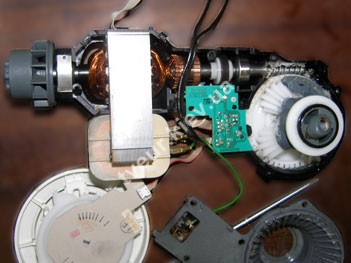

   Чтоб разобрать стандартный кухонный комбайн, надо на верхней части комбайна, где блендер найти три пластиковых заглушки, под которыми находятся крепежные болты. После выкручивания можно снимать верхнюю часть корпуса. Затем извлекается пластиковый столб, остальные крепежные болты находятся снизу корпуса. После их выкручивания аппарат разбирается.      Если кухонный комбайн не работает вообще - выход из строя двигателя. Повышенный шум, перегрев - выход из строя двигателя, выход из строя управляющей платы. Поломка сменных насадок также является частым происшествием.

Уход за кухонной техникой

1. После каждого использования все детали нужно промыть теплой водой, если нужно с моющим средством, и вытереть насухо. Это позволит ножам не тупиться долгое время, а пластмассовые детали будут блестеть, как новенькие.

2. Главный отсек корпуса, где расположен мотор нужно просто протирать влажной тряпочкой, чтобы вода не попала внутрь.

3. Раз в год, уже после окончания гарантийного срока, нужно разбирать комбайн и проверять, не начала ли гореть какая-либо деталь, не истерлась ли щетка. Если поменять «слабую» деталь заранее – она не станет причиной поломки других элементов. Как разбирается та или иная модель комбайна — можно посмотреть в многочисленных видео в сети Интернет.

3 КОНСТРУКТОРСКИЙ РАЗДЕЛ

3.1 Оборудование, применяемое при ремонте кухонных комбайнов

- Переносный комплект инструментов ПЧ-2;

Переносный комплект инструментов ПЧ-2

Предназначен для проверки и ремонта кухонных комбайнов в домашних условиях. В комплект входят: различные отвертки, торцовые ключи, выколотки, вороток, зубило, развертка, кернер, слесарный молоток., съемник подшипников, пассатижи, гаечные ключи, электропаяльник.

- Инструмент с изолированными ручками

-прибор для измерения вибраций электродвигателей

Величина вибрации измеряется на всех подшипниках электродвигателей в горизонтально- поперечном (перпендикулярно оси вала), горизонтально-осевом и вертикальном направлениях.

Измерение в двух первых направлениях производится на уровне оси вала, а в вертикальном – в наивысшей точке подшипника.

Вибрация электродвигателей измеряется виброметрами.

Повышенная вибрация может быть вызвана электромагнитными или механическими или иными причинами.

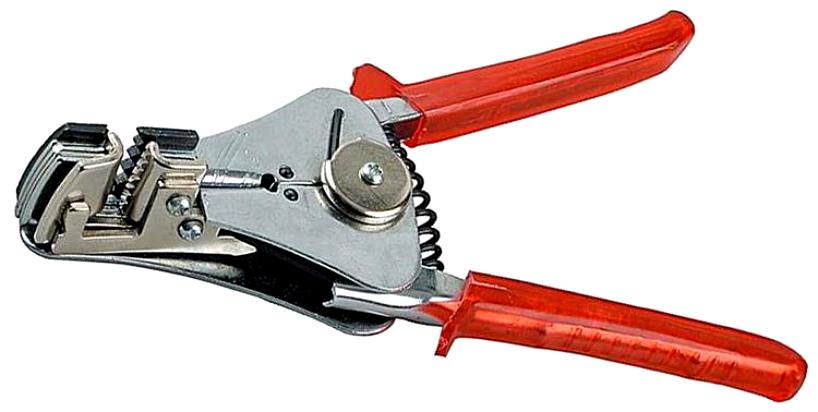

-Клещи для снятия изоляции

Предназначены для зачистки провода от изоляции.

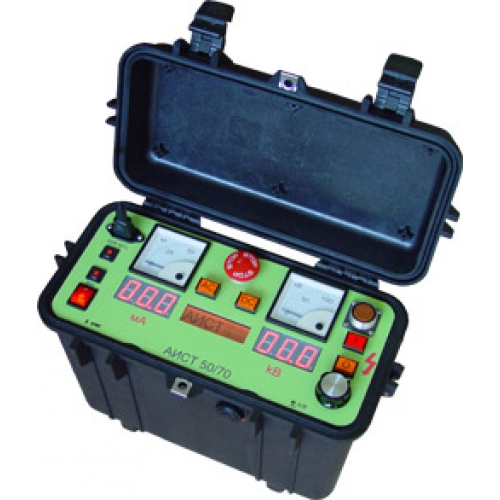

-стенд для проверки прочности электрической изоляции Сущность: в стенд проверки электрической прочности изоляции пускателей и реле введены два подключающих устройства с датчиками готовности к работе и с шинами, подключающими шину испытательного блока к цепям испытуемого аппарата, коммутатор с входной и с двумя выходными шинами

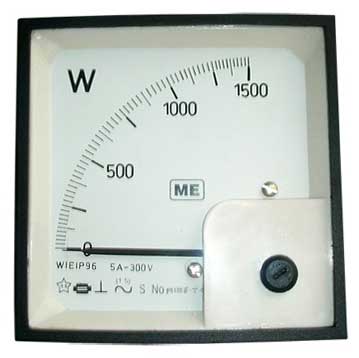

-Ваттметр прибор предназначенный для определения мощности электрического тока или электромагнитного сигнала.

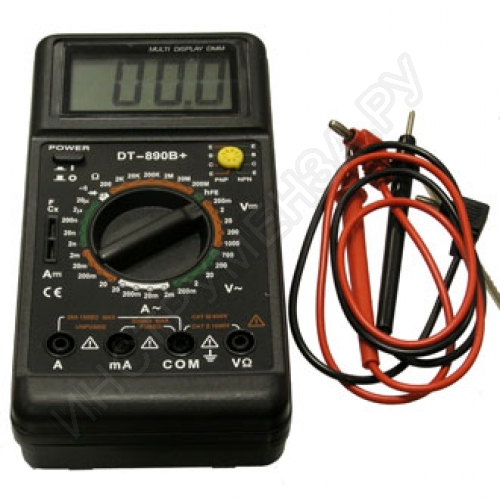

-Мультиметр предназначен для измерения сопротивления, силы тока, напряжения и т.д.

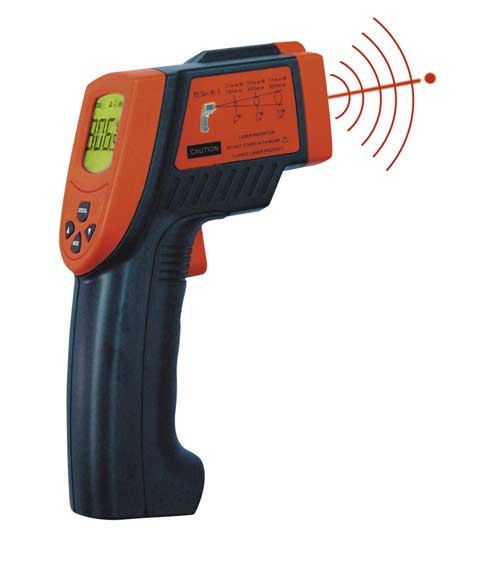

-Бесконтактный термометр предназначен для замирения температуры контактов, нагрева электро двигателей

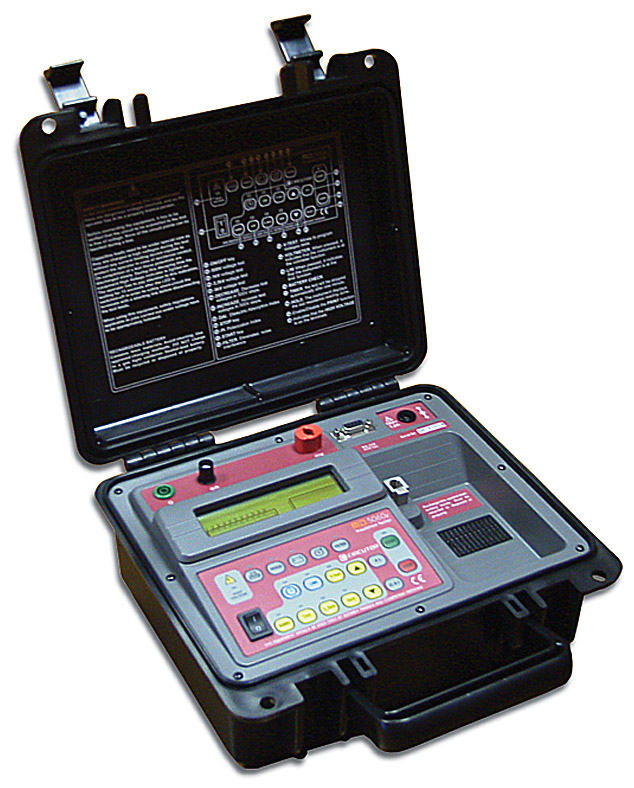

- Мегомметр прибор для измерения больших значений сопротивлений. Отличается от омметра тем, что измерение сопротивления производятся на высоких напряжениях, которые прибор сам и генерирует (обычно 100, 500, 1000 или 2500 вольт)
