Тема 4.1 Програмні та апаратні засоби контролю обладнання
цифрових систем комутації
Самостійна робота №27
Робоче вікно програми «Progstan»
Використання програми «Progstan»
Львів – 2011р.

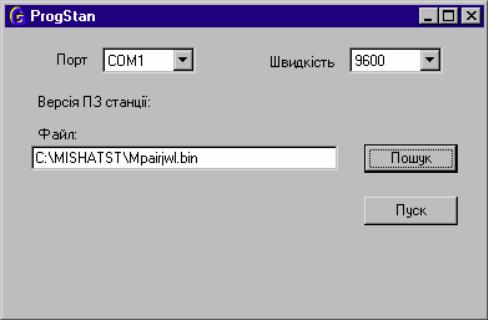

Робоче вікно програми
Робоче вікно - це основне вікно роботи із програмою:
Структура вікна:
“Порт” – назва послідовного порту, по якому відбувається взаємодія із станцією. Можна вибрати один із доступних у системі:
“Швидкість” – швидкість взаємодії із станцією. Можна вибрати з випадаючого списку:
“Версія ПЗ станції” – скорочена назва програмного забезпечення станції, зчитується зі станції.
“Файл” – назва файлу, що буде програмуватись у станцію

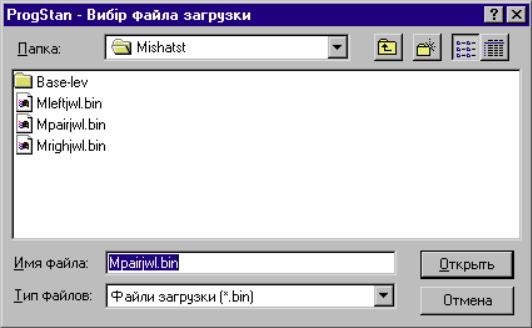

кнопка “Пошук” – активізує діалог вибору файлу на диску
кнопка “Пуск” – запустити процес програмування станції.
Використання програми
Робота із програмою
Progstan можна запустити двома методами:
− натиснути кнопку Start, вибрати пункт Programs, вибрати пункт Progstan;
− знайти піктограму Progstan на робочому столі та двічі натиснути на ньому кнопку миші.
Після запуску Progstan вона зчитує дані з файлу конфігурації – Progstan.ini
Оператор має змогу вибрати порт, швидкість взаємодії та файл із програмним забезпеченням
(кнопка “Пошук”)–
Увага! Перемикач програмування на станції повинен бути в положенні програмування.
Далі слід почати процес програмування – натиснути кнопку “Пуск”.

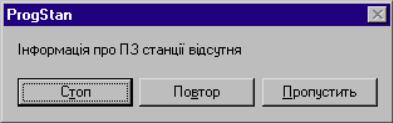

Якщо під час з’єднання виникають помилки або з’єднатись неможливо, то з’являється вікнопопередження –

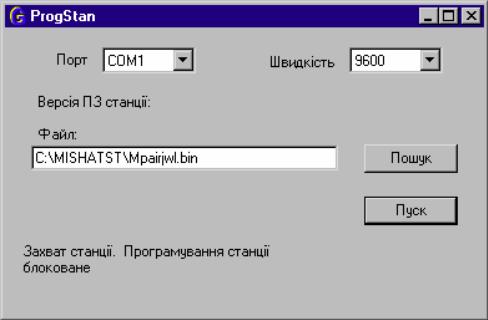

Якщо оператор помилково запустив програмування станції не в режимі програмування, то з’являється вікно –
Під час самого програмування візуально відображається процент записаних даних.

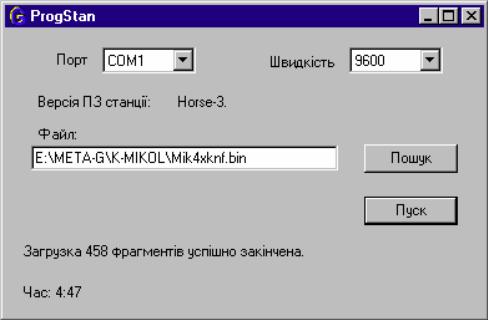

В разі успішної операції програмування оператор буде повідомлений про це –
Питання, що виносяться на екзамен
Призначення програми “ProgStan”
Принцип роботи та інтерфейс користувача програми “ProgStan”
Львівський коледж Державного університету інформаційно-комунікаційних технологій
САМОСТІЙНА РОБОТА
з дисципліни: « Технічне обслуговування станційного обладнання»
Розділ 4 Технічна експлуатація систем комутації
Тема 4.1 Програмні та апаратні засоби контролю обладнання
цифрових систем комутації
Самостійна робота №28
Інтерфейс користувача “AgentStan ”. Файли “AgentStan ”
Львів – 2011р.
1 Інтерфейс користувача
Інтерфейс взаємодії користувача із програмою “AgentStan” є стандартним, як і в більшості інших програм, створених для ОС Windows. Увесь процес взаємодії користувача із програмою відбувається за допомогою миші, проте користування клавіатурою не є виключеним.
Інтерфейс взаємодії із програмою є досить простим та не вимагає багато часу для його вивчення. Складається з таких елементів управління: контекстне меню, набір вікон для відображення необхідних параметрів, вікон вводу інформації, графічних елементів для відображення графіків.
Далі розглянуті елементи інтерфейсу взаємодії із програмою “AgentStan”.
