Можливі неполадки та методи їх усунення
В будь-якому програмному забезпеченні є певні недоліки, які або проявляються або не проявляються.
Проте не виключені варіанти, коли виникають труднощі не з вини Agent’а. Про них слід пам’ятати та уникати. Найбільш поширені неполадки:
1. Не справний кабель, що з’єднує послідовні порти станції та комп’ютера – замінити на справний.
2. Кабель справний, проте оператор не може почати взаємодію зі станцією – можливо неправильно сконфігурований Agent. Слід вибрати саме той COM-порт, до якого підключений кабель у Agent’i та саме ту швидкість, до якого роз’єма відповідно підключений кабель. Для налаштування див. пп. A.7.1 та A.7.2
3. Усе налаштовано правильно, але взаємодія не відбувається – слід перевірити чи присутній *.map файл для даної станції в каталозі Agent’a (ім’я файлу повинно співпадати із назвою станції, що можна прочитати в режимі “Станція” в полі <Станція>. Якщо файлу там нема, то його треба
туди скопіювати.
4. Подивитись, чи не захоплений послідовний порт якоюсь іншою програмою – Agent працює з COM-портом у монопольному режимі.
Для виявлення неполадок взаємодії із станцією слід використовувати трасування взаємодії із станцією (див. п.A.6.9.3 )
При неможливості почати взаємодію зі станцією, з’являється вікно:
Питання, що виносяться на екзамен
Вкажіть можливі неполадки програми UserStan та методи їх усунення
Львівський коледж Державного університету інформаційно-комунікаційних технологій
САМОСТІЙНА РОБОТА
з дисципліни: « Технічне обслуговування станційного обладнання»
Розділ 4 Технічна експлуатація систем комутації
Тема 4.1 Програмні та апаратні засоби контролю обладнання
цифрових систем комутації
Самостійна робота №26
Робота з програмою
«StanKeeper»
Львів – 2011р.
Робота із программою «StanKeeper»
“StanKeeper” можна запустити двома методами:
− натиснути кнопку “Start”, вибрати пункт Programs, вибрати пункт StanKeeper;
− знайти піктограму “StanKeeper” на робочому столі та двічі натиснути на ньому кнопку миші.

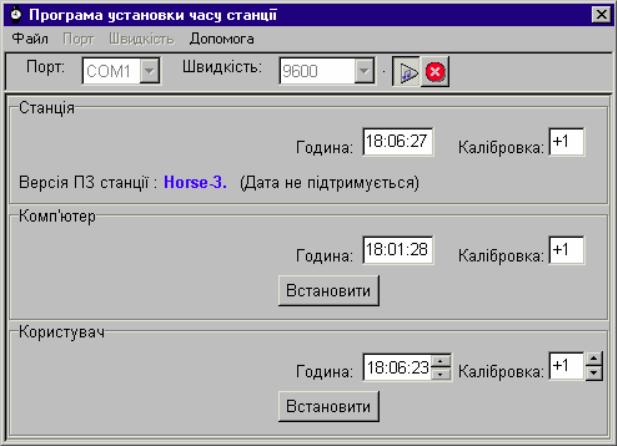

Після запуску програми з’являється головне вікно. Проте перед тим як почати взаємодію із станцією слід вибрати потрібний послідовний (Serial/COM) порт та швидкість взаємодії по ньому. Як правило в станції запрограмовані дві швидкості взаємодії по послідовному порту – 9600 біт/с та 38400 біт/с. Порт взаємодії та швидкість можна вибрати як за допомогою меню так і за допомогою кнопок швидкого доступу. Значення у секції Комп’ютер (дата та час) відображаються постійно й не залежать від взаємодії із станцією.
Для початку взаємодії слід натиснути кнопку “Пуск”. Із станції зчитується версія ПЗ і далі постійно зчитуються дані з енергонезалежної мікросхеми. Ці дані відображаються у секції Станція.
Для того щоб запрограмувати в станцію час із комп’ютера, слід у секції Комп’ютер натиснути кнопку “Встановити”.
Для того щоб запрограмувати в станцію свою дату і час слід у секції Користувач вибрати потрібну дату з випадаючого вікна та час за допомогою стрілок справа, вибрати калібровку (чи залишити її старою) і натиснути кнопку “Встановити”.
Для закінчення роботи із програмою “StanKeeper” – натиснути правою кнопкою миші на піктограмі програми в лінійці задач та вибрати пункт меню Закрити.
Якщо робоче вікно видне, то стандартним методом – комбінація клавіш [Alt + F4] чи натиснути мишею на значок у заголовку робочого вікна програми.
Якщо під час закривання програма була активною (опитувала та відображала реальний час та дату, то опитування припиняється та закривається послідовний порт). Програма ще раз перепитає
про підтвердження Ваших дій:
закрийне програму.
Увага! У зв’язку з постійним удосконалення програмного продукту, можлива корекція данного програмного забезпечення, що поліпшує його роботу. Для оперативного ознайомлення звертайтеся до довідки даної програми StanKeeper.hlp.
Принцип роботи програми
Програма “StanKeeper” створена для зчитування реального часу та записування його в енергонезалежну мікросхему пам’яті, що є в “ЄС-11”. Програма взаємодіє через послідовний (COM / Serial) порт із цифровою станцією “ЄС-11”.
Робота із програмою організована у вигляді постійної взаємодії із станцією. Протягом усього часу роботи програми зчитуються дані реального часу зі станції. Проміжок між запитами на зчитування даних є мінімальний.
Перед тим як буде прочитано перший раз дата та час програма перевіряє чи на другому кінці дійсно присутня станція. Для цього в станцію посилається запит на ідентифікацію версії програмного забезпечення станції. Це відбувається за допомогою посилання спеціальної команди по послідовному порту. Після цього програма очікує відповідь від станції. Якщо через певний проміжок часу відповідь не прийшла, програма видає відповідне повідомлення про помилку та припиняє взаємодію із станцією. При цьому кнопки встановлення дати та часу залишаються
заблокованими.
Якщо ж прийшла правильна відповідь, аналізується версія ПЗ станції та виводиться в головному вікні після надпису “Версія ПЗ:”. Після цього починається постійне опитування станції і прийом даних реального часу. Кнопки встановлення дати та часу стають активними.
Увага! Не всі версії ПЗ станції підтримують повну роботу з реальною датою. При виявленні
такої версії ПЗ програма “StanKeeper” блокує роботу з датою і не дає встановлювати її користувачу. Вікна вибору та відображення дати в головному вікні в цьому випадку відсутні.
Після першого зчитування зі станції дати, часу та калібровки ці дані заносяться у відповідно поля в секції “Користувач”.
