1. Призначення програми “UserStan”

2. Принцип роботи та інтерфейс користувача програми “UserStan”

Львівський коледж Державного університету інформаційно-комунікаційних технологій

Самостійна робота з дисципліни: « Технічне обслуговування станційного обладнання»

Розділ 4 Технічна експлуатація систем комутації

Тема 4.1 Програмні та апаратні засоби контролю обладнання

цифрових систем комутації

Самостійна робота №24

Послідовність встановлення зв’язку з віддаленою станцією

Львів – 2011р.

Для встановлення зв’язку з віддаленою станцією через модем по телефонних лініях слід натиснути кнопку встановлення зв'язку:

або за допомогою меню [Станція | Зв’язатися ].

З’явиться меню, пункти якого будуть містити усі доступні послідовні порти на данному комп’ютері. Слід попередньо визначити, на якому саме порті працює встановлений у комп’ютері модем (див вище). Виберіть потрібний порт.

Увага! Якщо був вибраний порт, на якому модем не працює, оператор не матиме змоги встановити зв’язок із віддаленою станцією.

З’являється вікно доступу до станції (“Вхід в систему віддаленого доступу”) (процесс аутентифікації користувачів).

Ввід пароля

У вікні доступу до станції слід вибрати потрібного користувача у списку користувачів та ввести його пароль.

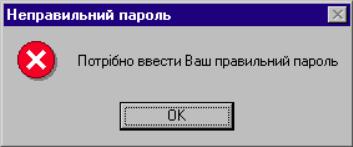

Якщо введений пароль виявився неправильним, буде виведене відповідне попередження на запрошення знову ввести правильний пароль.

При натисканні на кнопці відміна процес встановлення віддаленого зв’язку буде негайно припинено.

Вибір станції

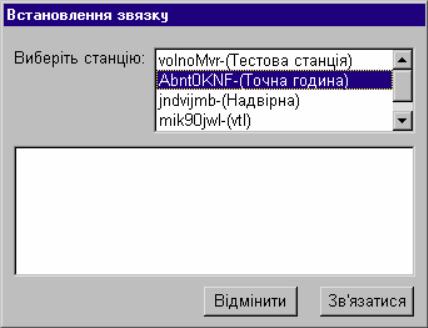

Після вибору користувача та введення його правильного пароля з’являється вікно встановлення зв’язку.

Кожний користувач має свою кількість доступних станцій, із якими він може працювати. Усіх станції може бути і більше, але певний користувач взаємодіє лише з дозволеними для нього станціями.

Дані дозволу роботи користувачів із станціями зберігається в спеціальному файлі конфігурації dialstan.bfh . Користувачі не мають безпосереднього доступу до опису цього файлу, оскільки він

зберігається в закодованому вигляді. Для зміни даних у цьому файлі – наприклад, створення нового користувача, редагування параметрів станції та ін. слід використовувати спеціальну програму – редактор.

У списку доступних станцій представлені символічні назви станцій (8 символів) та через дефіс їх короткий опис. Користувач вибирає зі списку доступних станцій потрібну та натискає кнопку

<Зв’язатися>. Починається процес встановлення зв'язку з віддаленою станцією.

Зв’язок із віддаленою станцією

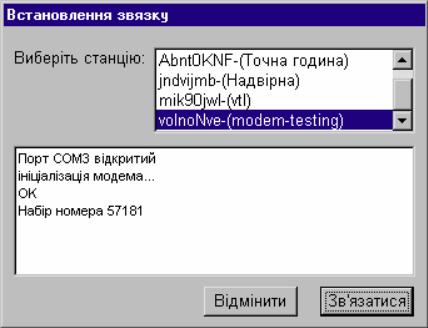

Модем дзвонить на номер, передбачений для зв’язку з цією станцією.

Цей номер користувач має змогу побачити у вікні подій.

Якщо виявилось, що номер є неправильний, слід натиснути кнопку <Відмінити>. Процес зв’язку буде негайно припинено. У випадку якщо номер правильний, користувач очікує відповіді від

віддаленої станції. Процес до дзвону досить тривалий і може займати декілька хвилин. Після встановлення зв’язку у вікні подій буде виведена швидкість встановлення зв’язку. Далі відбувається

процес взаємодії з віддаленою станцією (у вікні подій відображається за допомогою стрічки “Вхід у систему”). Взаємодія із станцією полягає в наступному. Під час записування программного забезпечення станції у мікросхему одночасно записується і пароль доступу до цієї станції. Він

визначає можливості роботи з цією станцією (правильний – оператор має змогу працювати у всіх режимах роботи програми Agent (“Станція”, “Плати/тракти” та “Лінії”), неправильний – доступний лише режим “Станція”). Після того як обидва модеми встановили зв’язок, в напрямку станції пересилається пароль станції (зчитується з файлу конфігурації dialstan.bfh), перевіряється на правильність в станції. Станція повертає відповідь, яка не містить інформації про правильність

паролю. Ця відповідь потрібна лише для ідентифікації того, що на другому кінці дійсно відповіла цифрова станція “ЄС-11”, а не інший пристрій.

Завершення роботи

Для завершення зв’язку з віддаленою станцією слід натиснути цю ж саму кнопку, що й для встановлення зв’язку. З’явиться вікно підтвердження, в якому оператор підтверджує розірвання зв’язку, чи працює далі і зв’язок не розривається.

Наступний раз при встановленні зв’язку в меню вибору порту з’єднання справа від назви послідовного порту буде написана символічна назва останньої станції, із якою був здійснений успішний зв’язок. Це стосується обох методів з’єднання із станцією – прямого та віддаленого.

Збереження даних

Дані зберігаються за допомогою команд <Зберегти> або <Зберегти як> (ці команди також доступні через меню : [Файл | Зберегти] [Файл | Зберегти як].

Дані зберігаються в спеціальному файлі збереження Agent’a. Назва цього файлу формується або самостійно, або вручну. По замовчуванню Agent формує назву файлу зі скороченої назви станції

(поле <Станція> робочого вікна в режимі роботи “Станція”). Розширення цього файлу повинно бути <.agn>. Проте виходячи з певних міркувань оператор може зберігати файл під назвою, яку сам

обере (довжина назви обмежується лише можливостями файлової системи).

Для випадку, коли Agent сам записує дані (сам формує назву файлу) використовується команда <Зберегти>.

Коли оператор хоче записати дані у файлі з іншим іменем (нестандартним для Agent’а), слід

використовувати команду <Зберегти як>.

Завершення роботи із програмою

Завершити роботу з Agent’ом можна одним із наступних методів:

- натиснути на командній панелі кнопку “Вихід”;

- вибрати пункт меню [Файл | Вихід];

- на клавіатурі одночасно натиснути клавіші [Alt] та [F4];

- клацнути мишею на значку закриття програми ( ).

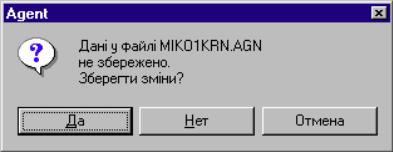

Якщо дані не були попередньо збережені оператором самостійно, то з’являється вікно підтвердження виходу із програми:

Кожний раз, коли Ви виходите з Agent’a, він запам’ятовує позицію вікна (якщо було відкрите одне) чи усіх вікон, позицію розділювача робочої області в режимах роботи “Плати та тракти” та

“Лінії”, шрифтовий вибір оператора, вибір кольорів різних елементів інтерфейсу, конфігуруючі параметри (такі як послідовний порт та швидкість взаємодії по ньому).

Також у файлі даних станції, що працювала, зберігаються статичні дані про неї – інформація з полів робочого вікна режиму

роботи “Станція” - <Станція>, <Версія ПЗ станції>, <Таблиця ліній>, <Система нумерації>. Такі поля як <Режим роботи>, <Код аварії>, <Умовний час> та <Завантаження> не зберігаються

оскільки вони динамічні. Також у файлі даних зберігається статична інформація про усі плати (тракти) та лінії, що

обслуговуються станцією (назви ресурсів, їх позиційне розташування, типи драйверів, що їх обслуговують та інше). Динамічна інформація про робочі ресурси (стан, коди стану, буфери) не зберігаються.
