4 Вікно статистики з бази даних

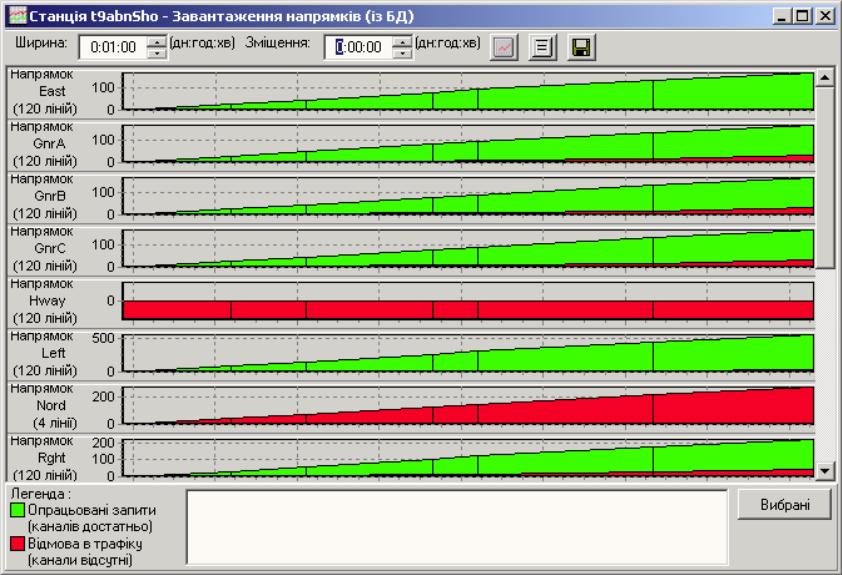

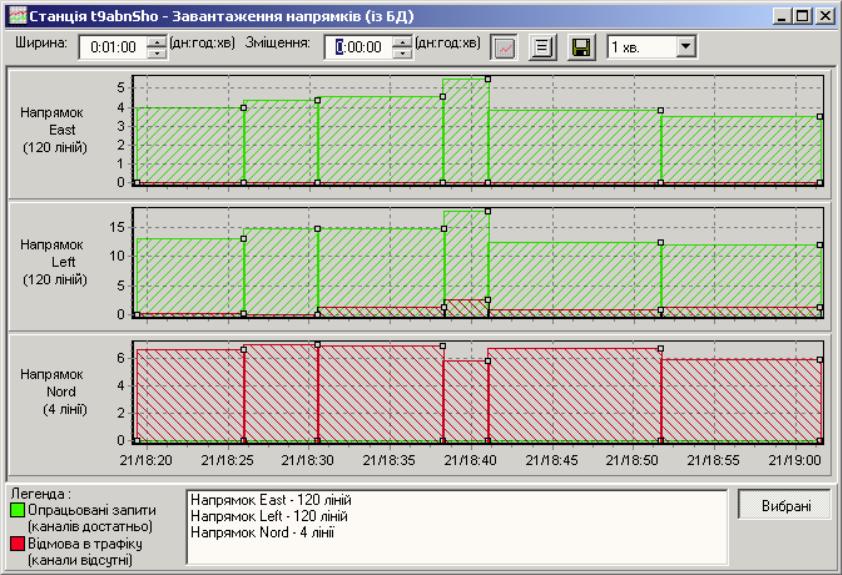

Меню “Станція” → “Статистика з бази даних”, відкривається вікно завантаження за напрямками на основі даних, попередньо збережених у базі даних.
У цьому вікні оператор має можливість проаналізувати, та побачити які напрямки найбільше були завантажені, які напрямки мали відмову в трафіку, моментальне завантаження по напрямках, пройтись по усьому часовому інтервалу з високою якістю деталізації відображення даних.
Структура вікна – та ж, що і в режимі реального показу завантаження.
Єдина відмінність – відсутність кнопки “Старт”, а також кнопки очищення даних.

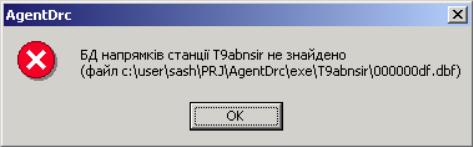

Увага! Якщо файл бази даних не знайдено або він розташований у не тому каталозі – програма попередить про це відповідним чином:

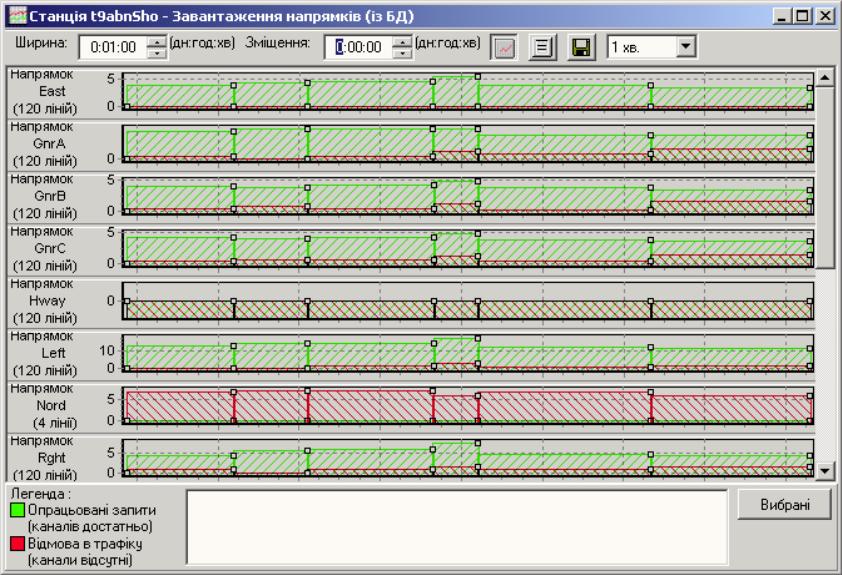

Для того, щоб побачити моментальне завантаження станції слід натиснути кнопку показу моментальних значень:
Також у режимі показу даних із бази даних можна вибирати потрібні напрямки, і переглядати, як інтегральне завантаження так і моментальне:
5 Меню Файл
Меню файл складається з наступних пунктів :
Новий – створити новий файл завдання;
Відкрити – відкрити існуючий файл завдання;
Зберегти – зберегти змінений файл завдання;
Вихід – вийти із програми.
6 Меню Допомога
Меню допомога складається з наступних пунктів :
Зміст – допомога до програми “AgentRgt”;

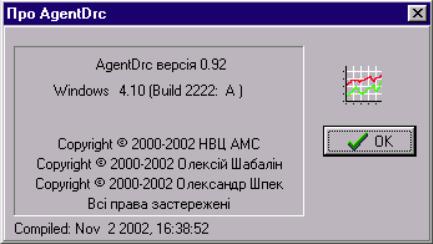

Про… - вікно версії та назви програми
Питання, що виносяться на екзамен
Опишіть Меню: «Станція» «Файл» «Допомога» програми “AgentDrc”
Львівський коледж Державного університету інформаційно-комунікаційних технологій
САМОСТІЙНА РОБОТА
з дисципліни: « Технічне обслуговування станційного обладнання»
Розділ 4 Технічна експлуатація систем комутації
Тема 4.1 Програмні та апаратні засоби контролю обладнання
цифрових систем комутації
Самостійна робота №34
Перегляд деталізації стану ресурсу «AgentAlr»
Львів – 2011р.
Перегляд деталізації стану ресурсу

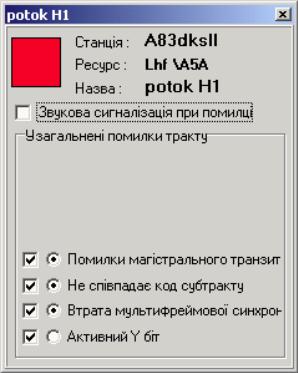

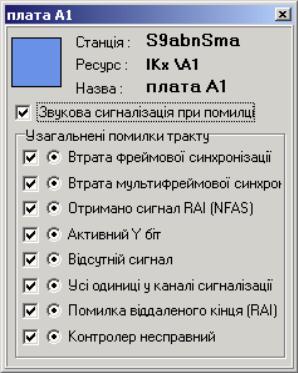

Для перегляду деталізації стану ресурсу слід один раз клацнути кнопкою миші на вибраному ресурсі – з’явиться вікно деталізації ресурсу (при умові що це не була детальна матриця). У вікні можна встановити (забрати) звукову сигналізацію ресурсу, взнати повні характеристики ресурсу, переглянути біти байту стану ресурсу, а також замаскувати непотрібні біти помилок (замасковані біти помилок – ті, що не мають галочки в чек-боксі зліва від біта стану). Наприклад, якщо в деякому ресурсі часто зустрічається одна помилка – для того, щоб звукова сигналізація постійно не звучала, слід замаскувати дану помилку за допомогою відповідного чек-бокса. (на рис. наведено початковий стан)

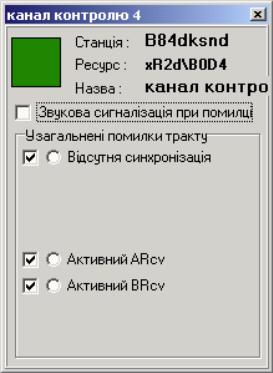

При коректній роботі ресурсу в вікні деталізації ця ситуація відображається наступним чином –
як видно з рисунка, колір стану – зелений, в секції помилок відсутні помилки, також включена сигналізація.

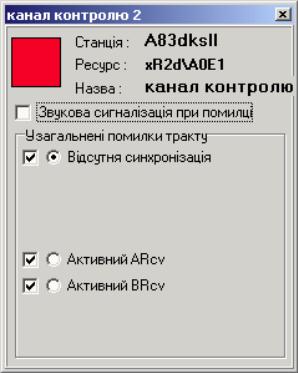

Увага! Якщо для вибраного драйвера ресурсу не були визначені описи помилок (секція [Error – xxx] в __________файлі завдання), то в місці опису нічого не буде виведено (оператор матиме змогу лише переглянути які саме біти викликають помилку), наприклад :

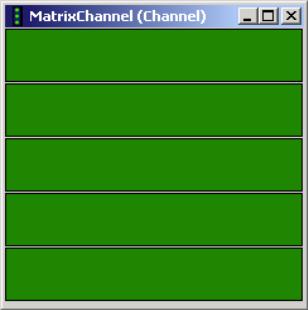

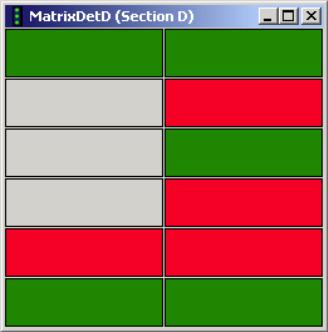

Якщо оператор клацнув на детальній матриці – показуються її ресурси в окремому вікні (показано дві деталні матриці МаtrixDetD та MatrixChannel)–
Тепер, якщо клацнути вже в межах детальної матриці, з’явиться описане вище вікно –
Питання, що виносяться на екзамен
Перегляд деталізації стану ресурсу «AgentAlr»
