2 Вікно стану станцій

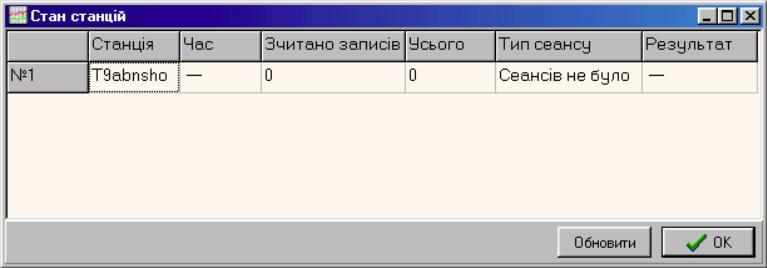

В цьому вікні оператор отримує інформацію, що до стану взаємодії з кожною станцією.

Станція – назва станції

Час – час останньої взаємодії із станцією

Зчитано записів – скільки прочитано записів із цієї станції за останній сеанс

Усього – скільки всього прочитано записів із цієї станції після останнього запуску програми

Тип сеансу – може бути позачерговий або за графіком

Результат – Успішний, чи не успішний (виникли помилки) сеанс

Кнопка „Обновити” – поновити інформацію про всі станції

Кнопка „ОК” – закрити вікно

3 Вікно статистики реального часу станції

Меню “Станція” → “Статистика реального часу”, відкривається вікно завантаження за напрямками в реальному часі.

У цьому вікні оператор має можливість, проаналізувати та побачити які напрямки найбільше завантажені, які напрямки відмовляють у трафіку, моментальне завантаження.

Структура вікна – зверху розташований рядок інструментів для керування графіками завантаження за напрямками. Його елементи:

1) Затримка (по замовчуванню 1 секунда) – затримка між сеансами знімання інформації за напрямками – період, через який будуть здійснюватись наступні зчитування інформації.

Увага! Якщо станція містить багато напрямків і цикл опитування не встигає завершитись за вибраний період, затримка буде підрахована і скоригована. Оператору треба буде підтвердити нову затримку.

2) Ширина (по замовчуванню 1 хвилина) – ширина вікна графіків, в яких відображається завантаження. Представлена у вигляді година:хвилина:секунда. Мінімальна ширина графіків – 1 секунда, максимальна – доба.

3) Зміщення (по замовчуванню 0 секунд) – зміщення від початку відліку графіків напрямків –

дозволяє рухатись у графіках в обох напрямках. Структура цього елементу така ж як і ширина -

година:хвилина:секунда.

4) Кнопка очищення даних за напрямками

5) Кнопка показу моментальних значень, другий натиск на цю кнопку вертає назад показ інтегральний значень

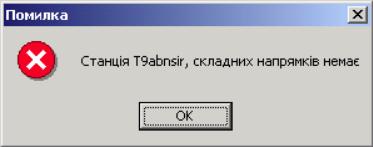

6) Кнопка показу складних напрямків (груп), другий натиск на цю кнопку вертає назад показ значень за напрямками. Критерій групування – співпадіння перших чотирьох літер (наприклад, напрямки East1, East2, East3 будуть згруповані в групу East). Якщо ж у вибраній станції не може бути створено груп – це повідомляється наступним чином:

Дані в режимі груп беруться, як сума з усіх простих напрямків, що ввійшли в групу.

7) Збереження відображуваних графіків у графічному файлі .bmp

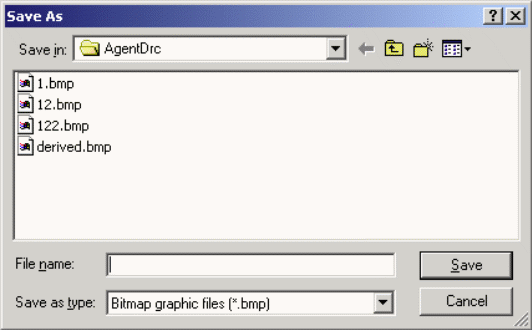

Після натиснення цієї кнопки відкривається стандартний діалог вибору назви файлу для запису на диск :

В поле “File name” слід ввести назву, під якою буде збережено рисунок графіків завантаження за напрямками.

Зліва знизу показана легенда – зеленим кольором на графіках відображаються опрацьовані запити – це означає, що в даному напрямку каналів достатньо, червоним кольором відображається ситуація, коли канали відсутні, тобто є відмова в трафіку за даним напрямком.

Кнопка “Вибрані” – показуються не усі графіки напрямків, а лише вибрані (показуються у вікні вибраних напрямків). Для того, щоб вибрати напрямок слід двічі клацнути на потрібному напрямку – відповідний напрямок з’явиться у нижньому віконечку. Для того, щоб забрати напрямок

із списку вибраних – слід натиснути кнопку “Del” на потрібному напрямку у нижньому віконечку.

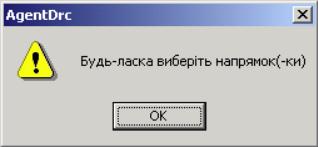

Якщо немає вибраних напрямків і нажати кнопку “Вибрані” – з’явиться попередження про неможливість виконання операції:

Максимальна кількість вибраних напрямків – 3. Після того, як вибрано 3 (три) напрямки, усі наступні вибрані напрямки будуть виштовхувати перший вибраний.

Вибрані напрямки зберігаються у реєстрі ОС і наступного разу будуть відновлені.

Кнопка “Старт” – запуск зчитування даних завантаження за напрямками зі станції:

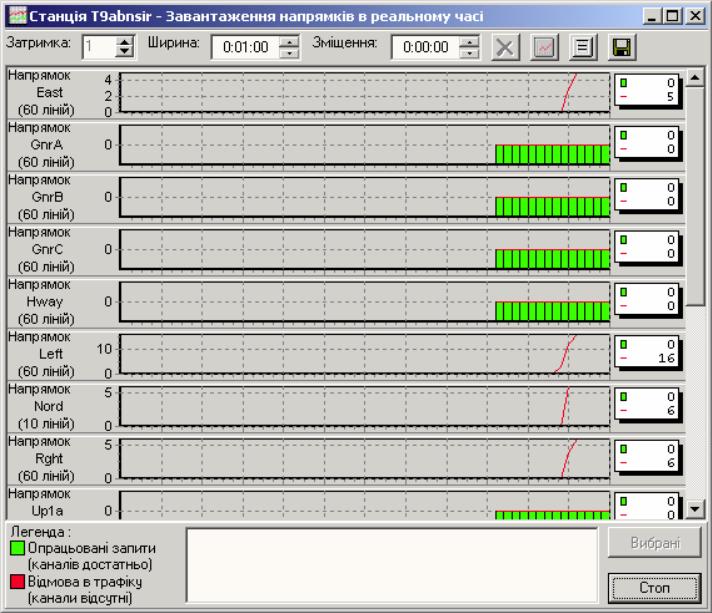

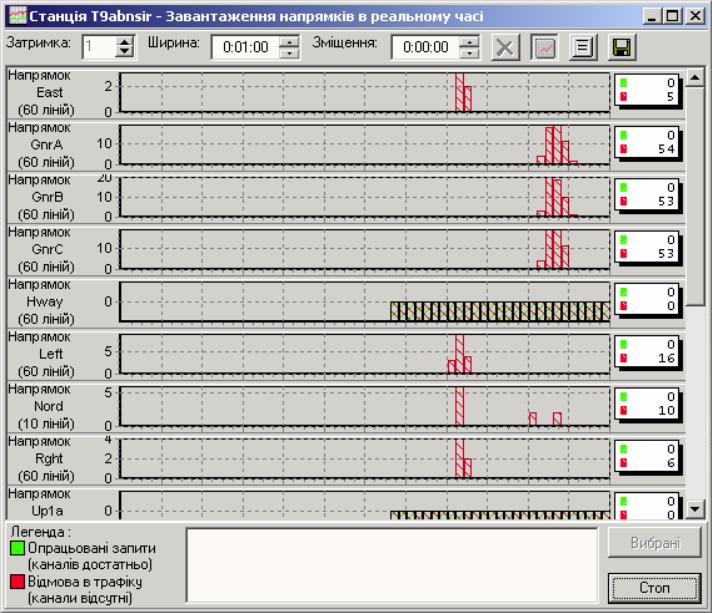

Точка відліку осі часу – справа, графіки завантаженні поступово рухаються вліво, показуючи динамічне інтегральне завантаження за напрямками

Кожний графік – це один напрямок із станції (назва напрямку і кількість ліній зображаються зліва, правіше – вісь значень для графіку, справа від графіка показуються моментальне значення даних для кожного графіку).

Переглянути моментальні значення, можна натиснувши відповідну кнопку:

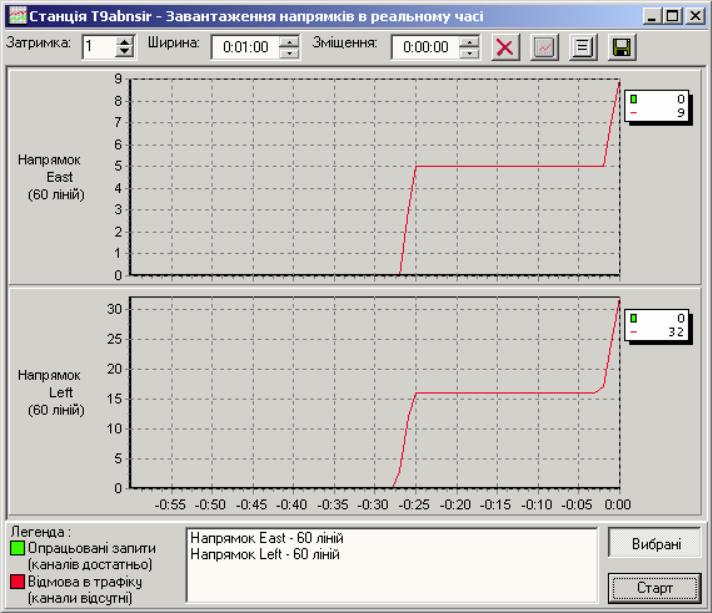

На цьому малюнку видно вибрані напрямки – East та Left

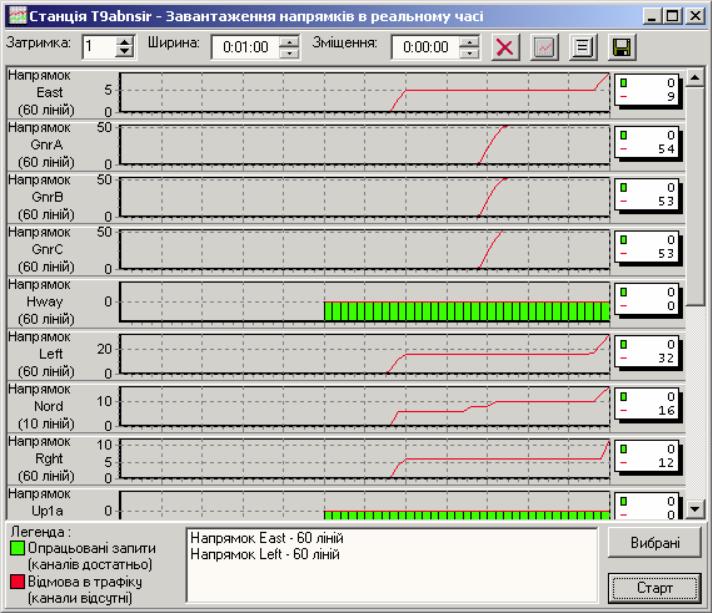

Для показу вибраних напрямків слід натиснути кнопку “Вибрані” – на екрані будуть відображатись усі вибрані напрямки (але дані зі станції будуть і надалі читатись для усіх напрямків)

моментальні значення для цих вибраних напрямків виглядають наступним чином:

Після запуску зчитування даних завантаження за напрямками для зупинки роботи слід натиснути кнопку “Стоп” (це та ж кнопка “Старт”, що змінила свій підпис на “Стоп”).

З’являться попередження:

“ОК” – дійсно зупинити відображення даних по напрямках

“Cancel” – не зупинятись й продовжувати роботу.

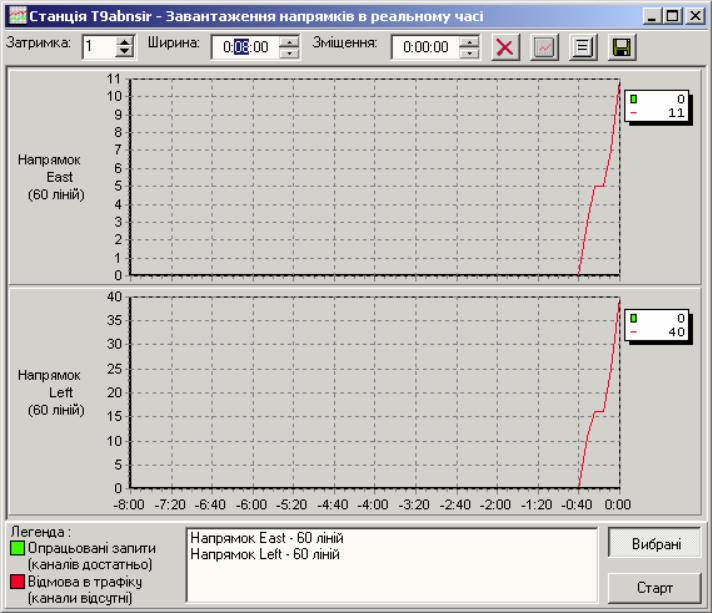

На рисунку зображено зміну ширини вікна графіків моментальних значень – до 8 – ми хвилин

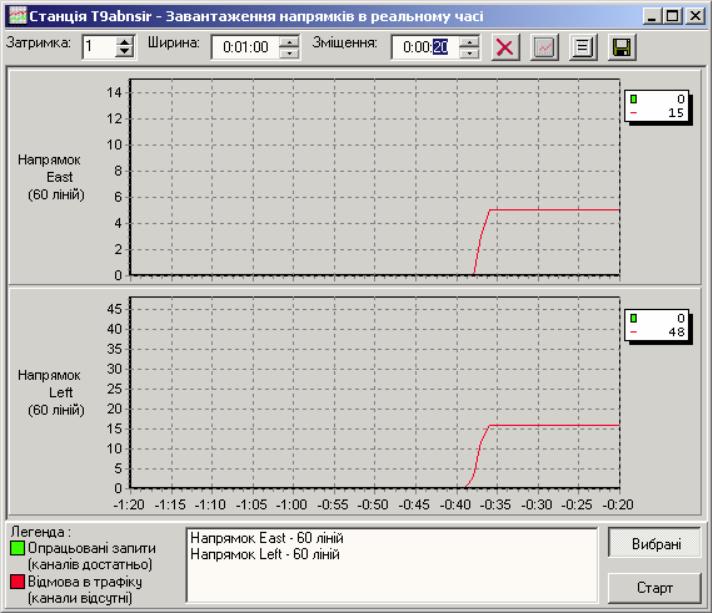

На рисунку зображено змінене зміщення від початку точки відліку на 20-ть секунд:

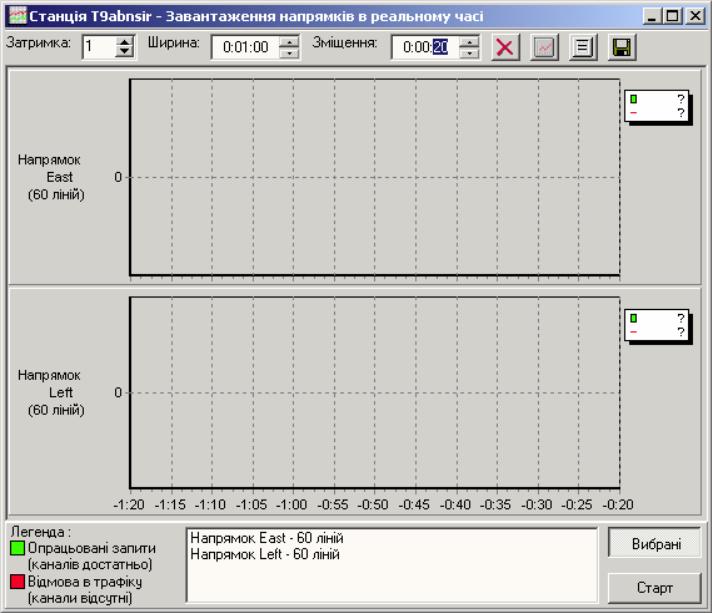

Після натиску кнопки очищення даних – усі дані стираються:
