Тема 4.1 Програмні та апаратні засоби контролю обладнання

цифрових систем комутації

Самостійна робота №32

Меню: «Станція» «Файл» «Допомога» програми “AgentDrc”

Львів – 2011р.

1 Вікно перегляду та аналізу ліній напрямків.

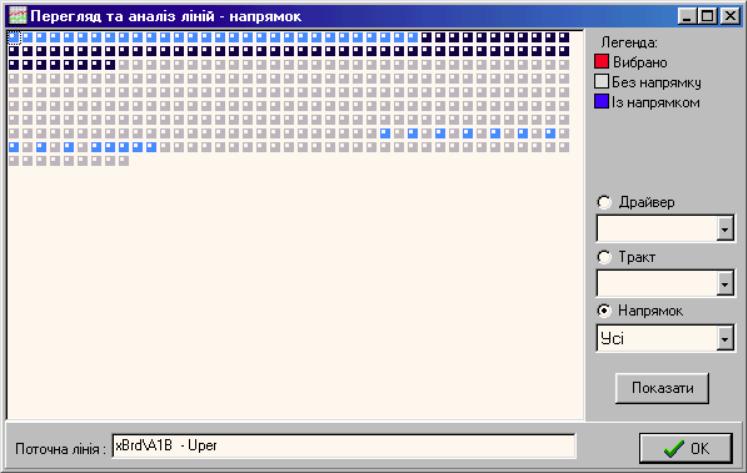

Меню “Станція” → “Перегляд та аналіз ліній напрямків”, відкривається вікно перегляду лініях.

У цьому вікні оператор має можливість проаналізувати, та візуально побачити таку інформацію:

- множина ліній, що мають однаковий драйвер;

- множина ліній, що належать одному тракту;

- множина ліній, що належать одному напрямку;

- множина ліній, що мають напрямок (усі напрямки).

Останній режим показується по замовчуванню при першому відкриванні вікна

Кожна лінія станції представлена кольоровим квадратом. Колір квадрату означає наступне:

− сірий: лінія описана в таблиці ліній без напрямку:

− червоний : лінія вибрана внаслідок дії фільтру (див. нижче)

− синій (відтінки синього – від світлого до темно-синього) – лінії, які описані в таблиці ліній, як такі, що належать напрямку. Оскільки одна лінія може належати не лише одному напрямку, ця інформація відображається за допомогою кольору – чим він темніший, тим більше напрямкам належить дана лінія.

Знизу вікна показується поточна лінія – та, що вибрана мишею або клавіатурою. Інформація про лінію показується у вигляді [драйвер]\[позиція лінії] – [напрямок1], [напрямок2],[ напрямок3],… Наприклад –

<xBrd\A35 - East, GnrA, GnrB, GnrC, Hway, Left, Rght, Up1a, Up1b, Up1c, Upe0, Upe2, West>

якщо лінія не належить жодному напрямку –

<Abli\NI - без напрямку>

Справа вікна відображається легенда кольорів ліній за напрямками, нижче – фільтри (елементи керування, що дозволяють фільтрувати інформацію):

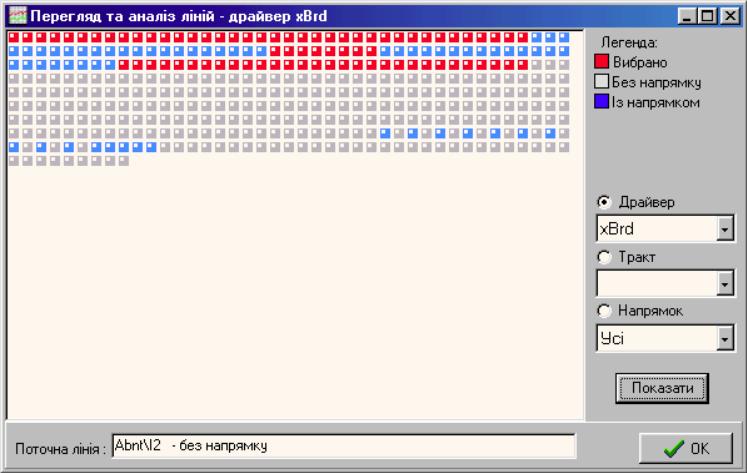

1) Драйвер – містить усі можливі драйвери ліній даної станції, при виборі даного фільтра й натисненні кнопки “Показати” – у вікні ліній будуть підсвічені червоним кольором усі лінії, драйвер яких є вибраний, наприклад:

в даному прикладі вибраний фільтр “Драйвер”, вибраний драйвер ліній “xBrd” та підсвічені всі лінії, драйвером у яких є “xBrd” і всі вони зафарбовані в червоний колір.

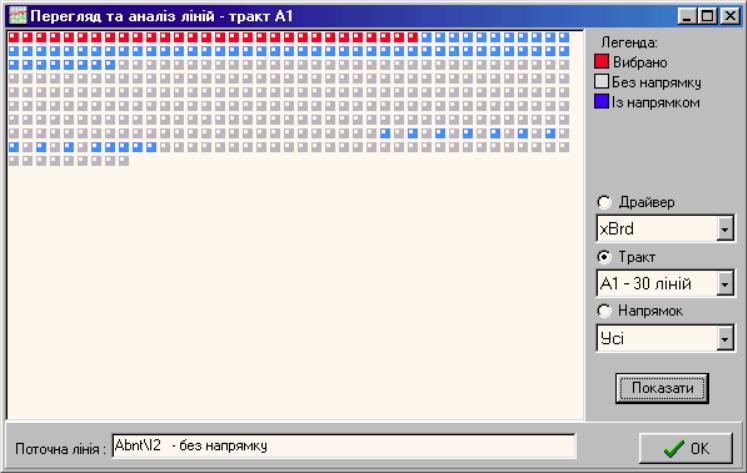

2)Тракт - містить усі тракти даної станції (а також кількість ліній у даному тракті); при виборі даного фільтра і натисненні кнопки “Показати” – у вікні ліній будуть підсвічені червоним кольором усі лінії, що входять у вибраний тракт, наприклад:

в даному прикладі вибраний фільтр “Тракт”, вибраний тракт “А1” та підсвічені всі лінії, що входять у тракт “А1” і всі вони зафарбовані в червоний колір.

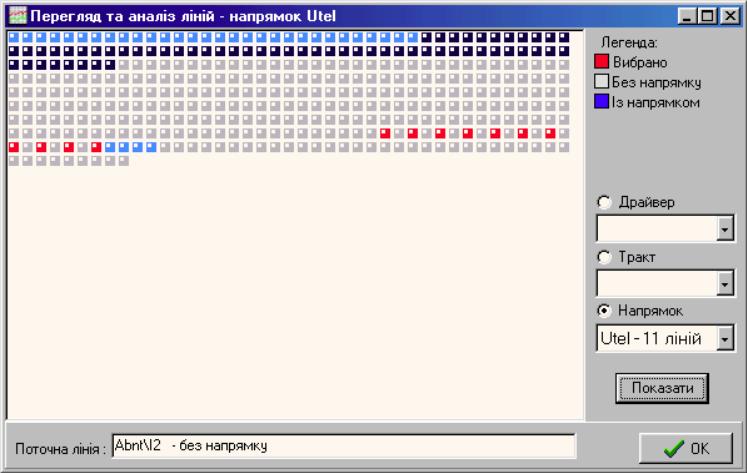

3)Напрямок - містить усі напрямки, присутні в даній станції (а також кількість ліній у напрямку); при виборі даного фільтра і натисненні кнопки “Показати” – у вікні ліній будуть підсвічені червоним кольором усі лінії, що входять у вибраний напрямок, наприклад:

в даному прикладі вибраний фільтр “Напрямок”, вибраний напрямок “Utel” та підсвічені всі лінії, що входять у напрямок “Utel” і всі вони зафарбовані в червоний колір.
