Режим испытания:
Ведомость испытаний |
||||||||||
№ этапов |
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Величина нагрузки, кН |
Р |
0 |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
Прибор № Т1 цена деления Ц=0,01мм база Б=150мм |
с1 |
118 |
119 |
121 |
123 |
127 |
130 |
132 |
135 |
140 |
Δc |
|
1 |
2 |
2 |
4 |
3 |
2 |
3 |
5 |
|
ΣΔc |
|
1 |
3 |
5 |
9 |
12 |
14 |
17 |
22 |
|
Δl |
|
0,01 |
0,03 |
0,05 |
0,09 |
0,12 |
0,14 |
0,17 |
0,22 |
|
σb |
|
2,87 |
8,62 |
14,37 |
25,86 |
34,48 |
40,22 |
48,85 |
63,21 |
|
Прибор № Т2 цена деления Ц=0,01мм база Б=150мм |
с2 |
911 |
909 |
906 |
904 |
901 |
897 |
894 |
890 |
888 |
Δc |
|
2 |
3 |
2 |
3 |
4 |
3 |
4 |
2 |
|
ΣΔc |
|
2 |
5 |
7 |
10 |
14 |
17 |
21 |
23 |
|
Δl |
|
0,02 |
0,05 |
0,07 |
0,1 |
0,14 |
0,17 |
0,21 |
0,23 |
|
σs |
|
22,89 |
68,67 |
96,13 |
137,33 |
192,27 |
233,47 |
288,4 |
315,87 |
|
Теоретические расчеты:
-
относительная высота сжатой зоны
-
граничная относительная высота сжатой
зоны
Эксцентриситет продольной силы относительно растянутой и сжатой арматуры определяются:
Расчетная и теоретическая высота сжатой зоны бетона в стадии разрушения определяются по соответствующим формулам:
Обработка результатов испытания
Приращение деформации определяется по формуле:
а напряжения в бетоне и арматуре:
Опытный изгибающий момент и поперечная сила:
,
где k – номер этапа загружения
k |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Nact, кН |
0 |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |

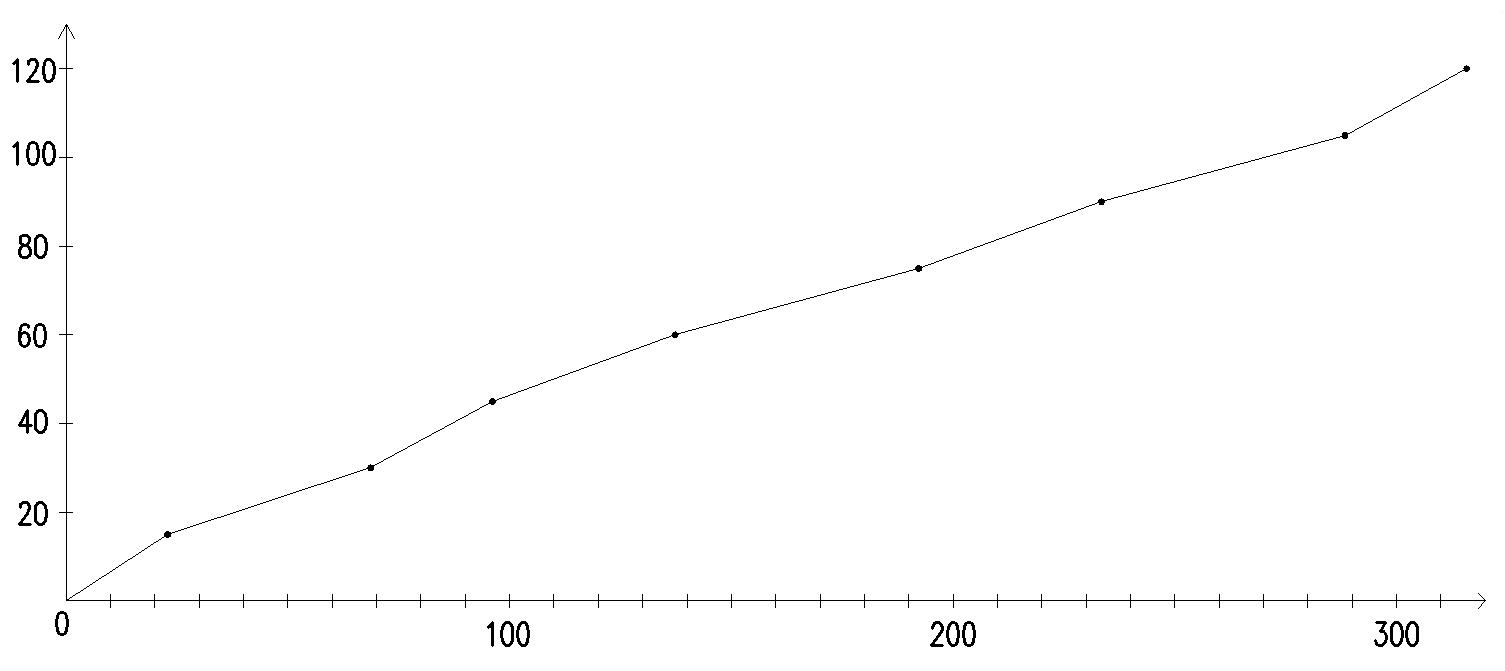

График зависимости σs = f(Nact)

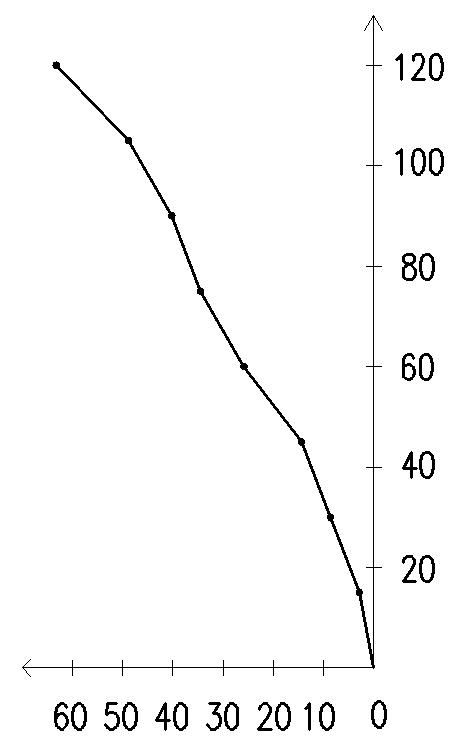

График зависимости σb = f(Nact)
