Результаты эксперимента. Их оценка.
Приращение деформации определяется по формуле:
а напряжения в бетоне:
Опытный изгибающий момент и поперечная сила:
,
где k – номер этапа загружения.
k |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Qact, кН |
0 |
72 |
144 |
216 |
288 |
360 |
432 |
504 |
576 |
648 |
Mact, кНм |
0 |
5,4 |
10,8 |
16,2 |
21,6 |
27 |
32,4 |
37,8 |
43,2 |
48,6 |

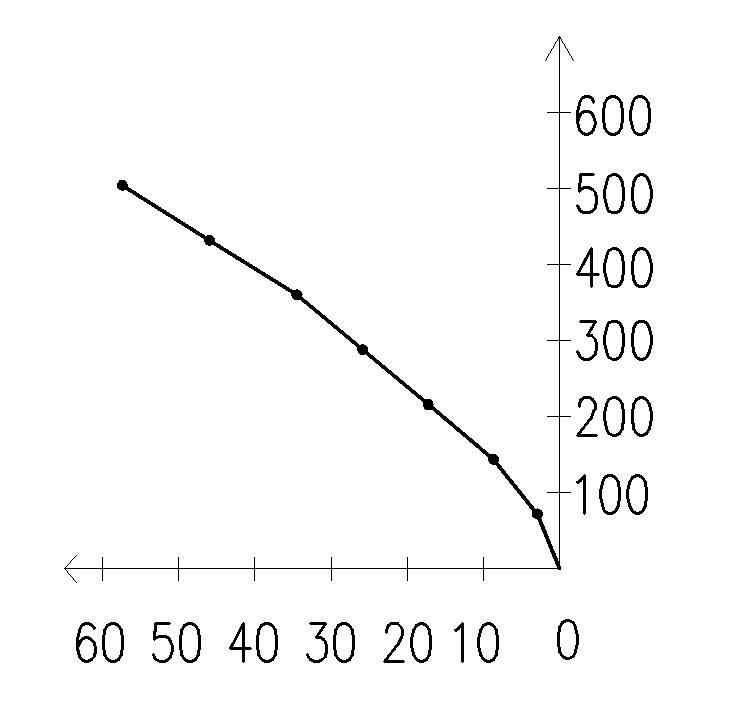

График зависимости σb = f(Qact)

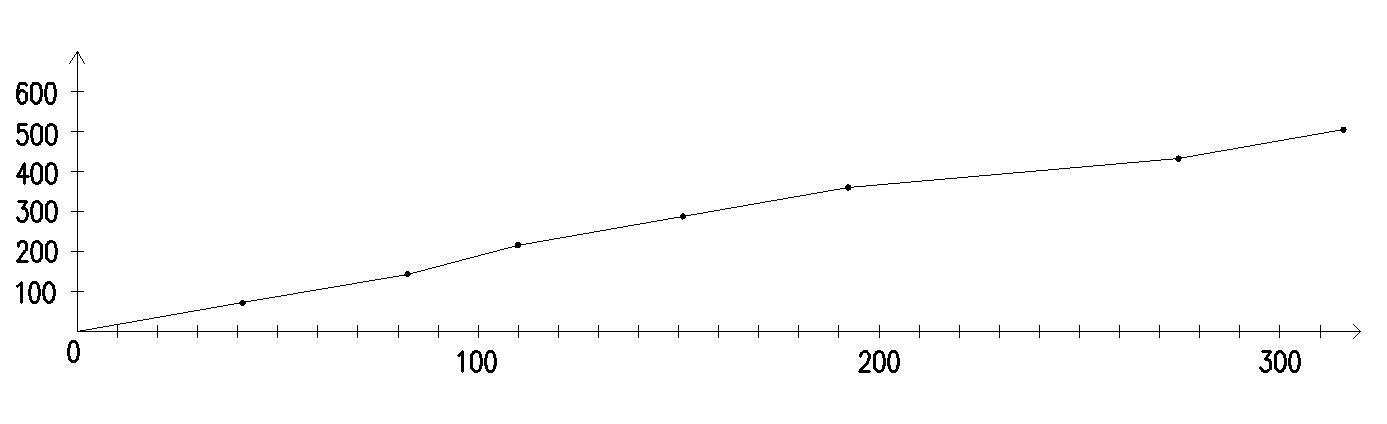

График зависимости σbt = f(Qact)
7.Оценка результатов эксперимента:
Вывод:
В ходе работы были изучены деформации бетона в области наклонного сечения.
В ходе испытания происходит образование наклонных трещин. Образование трещин происходит от опор балки к точкам приложения нагрузки. Трещины зарождаются на нижней грани балки (наиболее растянутая область сечения) и растут вверх, в сторону сжатой зоны. В трещинах, перекрытых арматурой, характер дальнейшего развития обусловлен характером работы металла (диаграмма растяжения стали).
Определены расчетом теоретическая и расчетная прочности балки по наклонному сечению и сравнены с опытным значением.
Лабораторная работа № 4 «Изучение работы железобетонной стойки под действием внецентренно приложенной нагрузки»
1.Задачи работы:
1.1 Изучить деформации бетона и арматуры в сжатой и растянутой зонах сечения, соответственно.
Ознакомиться с характером образования и развития трещин; после испытания составить карту трещин с изображением схемы разрушения.
Определить расчетом теоретическую несущую способность стойки и сравнить её с полученной из опыта.
Определить расчетную несущую способность стойки и дать ей оценку.
После испытания провести освидетельствование стойки, вскрыть арматурный каркас; фактические данные учесть при обработке результатов эксперимента.

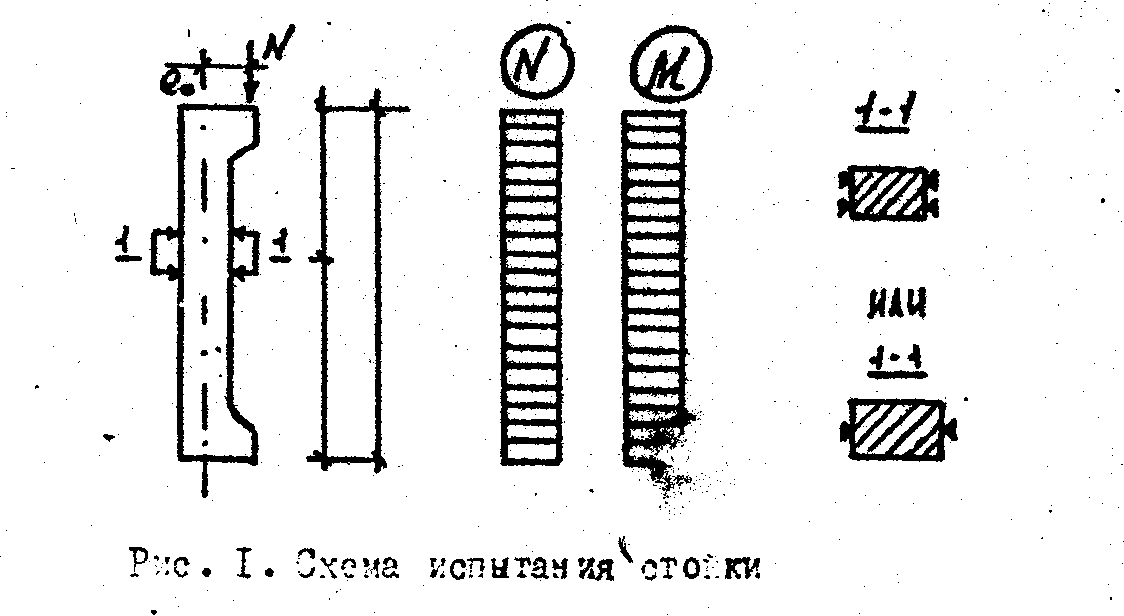

2.Установка испытываемых образцов:
У
становка
стойки осуществляется шарнирно с
эксцентриситетом e0
= 6 см; предусматривается страховочное
приспособление. Один тензометр размещается
на сжатом бетоне, другой – на растянутой
арматуре.
Геометрические размеры стойки
Необходимые физико-Механические характеристики материалов были получены в лабораторной работе №1:
|
|
|
|
|
|
Eb = 4,31104МПа |
|
Геометрические размеры стойки:
№ п/п |
Наименование величин |
Обозначение |
Размерность |
Численное значение |
1 |
Высота поперечного сечения в плоскости действия момента |
h |
см |
16 |
2 |
Ширина сечения |
b |
см |
14 |
3 |
Защитный слой |
ae |
см |
2 |
4 |
Площадь сечения растянутой арматуры |
As |
см2 |
1,57 |
5 |
Площадь сечения сжатой арматуры |
|
см2 |
1,57 |
6 |
Рабочая высота сечения стойки |
h0 |
см |
14 |
7 |
Эксцентриситет продольной силы |
e0 |
см |
6 |
