5. Результаты эксперимента. Их оценка.

Приращение деформации определяется по формуле:

а напряжения в бетоне и арматуре:

Опытный момент трещиностойкости

M_{crc, act} = 0,5dP_{crc, act} = 0,5∙0,52∙10 =2,6 кНм

Опытный момент разрушения

M_{act, max} =0.5dP_{act, max} = 0,5∙0,52∙16 = 4,16 кНм

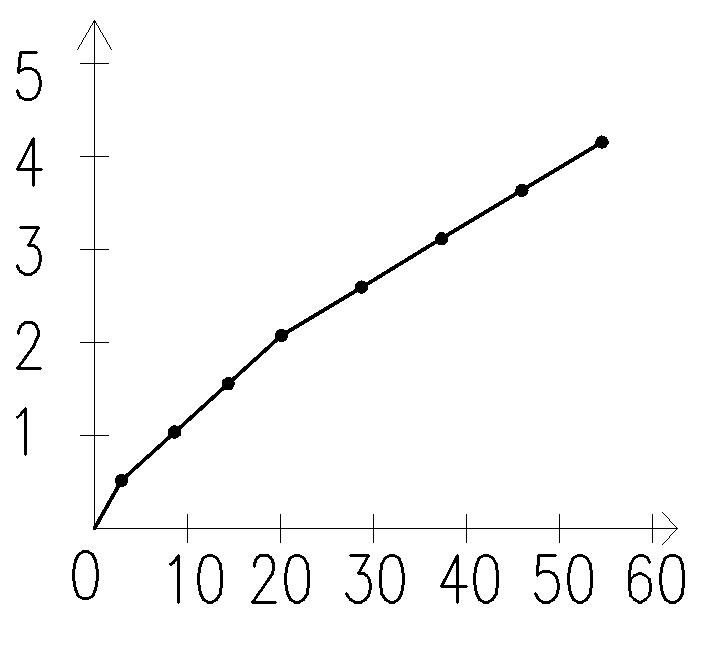

График зависимости σ_b = f(M_act)

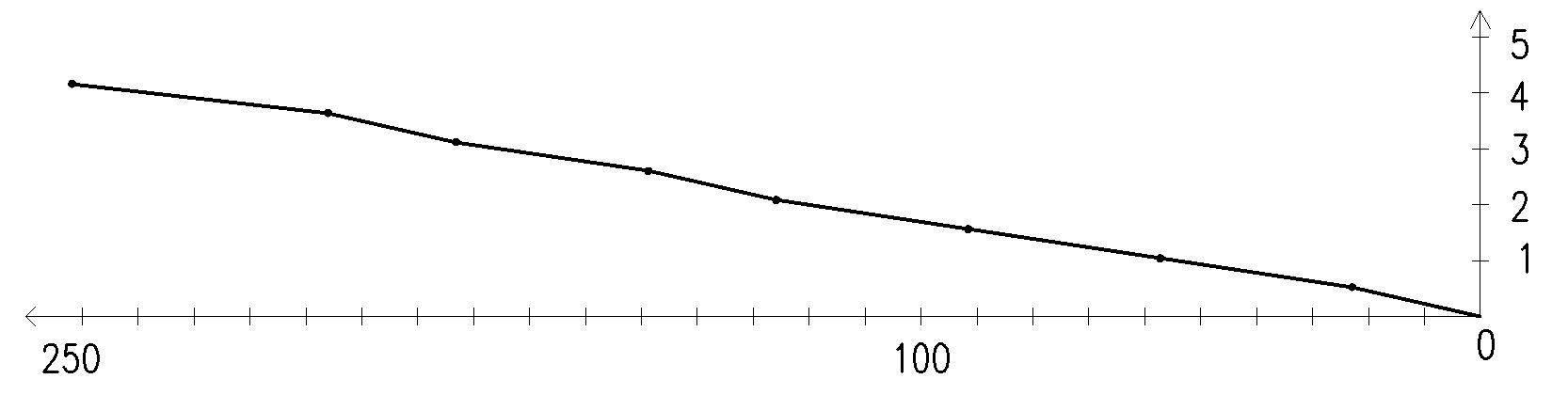

График зависимости σ_s = f(M_act)

Оценка результатов эксперимента:

ВЫВОДЫ:

В ходе работы были определены теоретический момент разрушения и момент трещинообразования (теоретическим путем).

В ходе испытания происходит образование вертикальных трещин. Образование трещин происходит от центра балки к краям. Трещины зарождаются на нижней грани балки (наиболее растянутая область сечения) и растут вверх, в сторону сжатой зоны.

В трещинах, перекрытых арматурой, характер дальнейшего развития обусловлен характером работы металла (диаграмма растяжения стали). По достижении напряжениями сжатой зоны предела прочности бетона на сжатие происходит выкол бетона наиболее сжатых волокон (верхняя грань балки).

Лабораторная работа №3

ИСПЫТАНИЕ ЖЕЛЕЗОБЕТОННОЙ БАЛКИ НА ИЗГИБ С РАЗРУШЕНИЕМ ЕЕ ПО НАКЛОННОМУ СЕЧЕНИЮ

1. Задачи работы.

1. Изучить деформации бетона в область наклонного сечения.

2. Ознакомиться с характером образования и развития трещин и с картиной разрушения; после испытания составить карту трещин с изображением схемы разрушения.

3. Определить расчетом теоретическую прочность балки по наклонному сечению и сравнить ее с полученной из опыта.

4. Определить расчетную прочность балки по наклонному сечению и сравнить ее с полученной из опыта.

5. Дать вероятностную оценку результатам эксперимента, учитывая данные предыдущих испытаний (в смежных подгруппах).

6. После испытания провести освидетельствование балки, обратив внимание на возможные дефекты. Вскрыть арматурный каркас в наклонном сечении. Учесть обнаружение отклонения при обработке результатов эксперимента.

2. Установка балки.

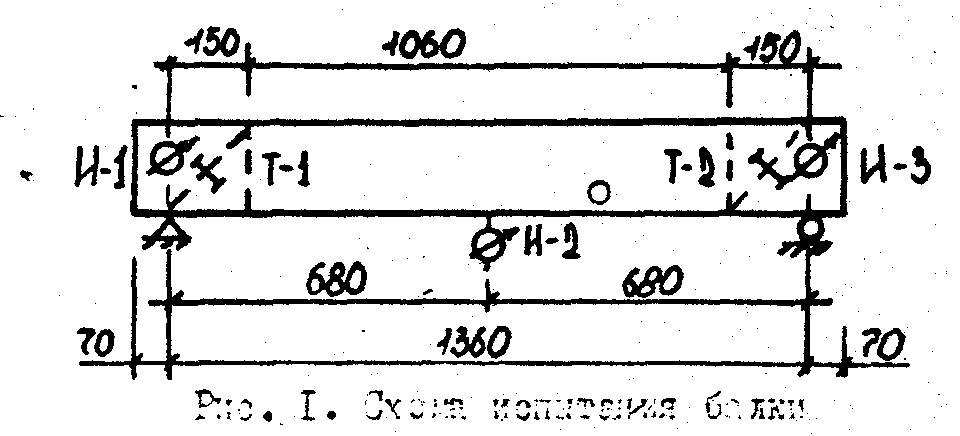

Установка балки на траверсу и измерительных приборов для ее испытания производилось в соответствии со схемой:

3. Физико-механические характеристики материалов. Геометрические размеры балки.

Необходимые физико-механические характеристики материалов были получены в лабораторной работе №1:

R_bn = 17 МПа R_btn = 3,22 МПа R_sω = 234,26 МПа

R_sn = 357,9МПа E_b = 4,3110⁴МПа R_sωn =258 МПа

R_b = 13,1МПа R_bt = 2,15МПа

R_s = 325,36МПа Es = 2,0610⁵МПа

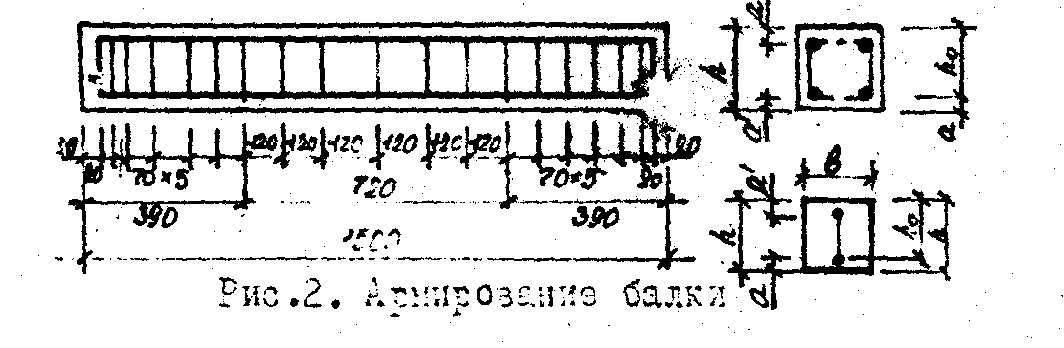

Геометрические размеры.

№ п/п	Наименование величин	Обозначение	Размерность	Численное значение
1	Высота	h	см	15
2	Ширина	b	см	15
3	Площадь сечения продольной растянутой арматуры	As	см2	0,769
4	Рабочая высота сечения	ho	см	13
5	Число поперечных стержней в сечении балки	n	шт.	2
6	Площадь сечения поперечного стержня	Asω1	см2	0,144
7	Шаг поперечных стержней по длине балки	S1	см	6
