1.2.8 Призначення і будова мікропроцесорного регулятора

Мікропроцесорний регулятор|регулювальник| реактивної потужності MRM-12| є |з'являється,являється|сучасним обладнанням|обладнанням|, призначеним для автоматичної компенсації реактивній потужності в трифазних мережах|сітях|, трьох- і чотирьохпровідної |низької напруги|напруження|.

Розроблені і закладені в регулятор|регулювальника| алгоритми роботи мінімізують кількість з'єднань|сполучень,сполук| (комутацій) секцій конденсаторних батарей (КБ), дозволяючи оптимально використовувати існуючі |наявний|на підприємстві КБ, а також| роблять|чинять| можливою автоматизацію процесу компенсації реактивній потужності на підприємстві. Застосування|вживання| мікропроцесора, який керує всіма функціями регулятора|регулювальника|, забезпечило високий технічний і функціональний рівень. При правильно підібраній потужності конденсаторних батарей і відповідних вставках| (настройці) регулятора|регулювальника| можливе отримання|здобуття| великої ефективності в процесі компенсації ( ).

Регулятор|регулювальник| потужності КБ MRM-12| є|з'являється,являється| професійним пристроєм|устроєм|, виготовленим з використанням сучасних цифрових технологій. Мікропроцесор і інші використані мікросхеми високого рівня інтеграції забезпечують високу надійність, чутливість і точність роботи регулятора|регулювальника|. Вся конструкція, розрахована на дванадцять керованих виходів, є|з'являється,являється| компактною, має невеликі розміри і невелику вагу.

Регулятор|регулювальник| простий при монтажі, підключенні і запуску. З конструкторської і функціональної точки зору регулятор|регулювальник| характеризується високим світовим рівнем. Універсальний корпус робить|чинить| можливим монтаж на дверях, або усередині|всередині| конденсаторної установки. Велика надійність регулятора|регулювальника| забезпечує його бездоганну роботу без нагляду енергетичних служб (економія часу). Чутливість вимірювальної системи регулятора|регулювальника| дозволяє підключати його до трансформатора струму|току| з|із| великим коефіцієнтом трансформації. Виготовлення регулятора|регулювальника| в моделях до 6-ти|, 12-ти| 15-ти| виходів (каналів) управління секціями КБ, дозволяє компенсувати споживану реактивну потужність в дуже широкому діапазоні, з|із| різною дискретністю і великою ефективністю. Короткий час спрацьовування (від 1с|) дає можливість використовувати регулятор|регулювальник| на підприємствах з|із| великими змінами навантажень. Всі переваги обладнання забезпечують економію часу енергетичних служб, виключення|виняток| оплат за реактивну потужність і зменшення оплат від 3 до 7 % за активну потужність, що підтверджує, що рентабельність| інвестиції є|з'являється,являється| дуже високою (повернення вкладених коштів|коштів| від 3 до 12 місяців), а рівень витрат підприємства значно знижується.

Регулятор|регулювальник| вимагає підведення міжфазної напруги|напруження| від фаз L2| (фаза В) і L3| (фаза З|із|), а також сигналу від трансформатора струму|току| 5 А, встановленого|установленого| на вводі вузла мережі|сіті| споживача у фазі L1| (фаза А) (див. рис. 1.4). Слід пам'ятати, що фаза L1| (фаза А) є|з'являється,являється| фазою, з|із| якою подається сигнал струму|току| (на ній встановлений|установлений| вимірювальний трансформатор струму|току|).

Виконавчими елементами є|з'являються,являються| котушки|катушки| контакторів, які своїми силовими контактами підключають секції КБ. Напруга|напруження| живлення|харчування| котушки|катушки| контактора, повинна бути 220 В|. Напруга живлення котушки контакторів повинна складати 220 В (допускається використання напруги 380 В)

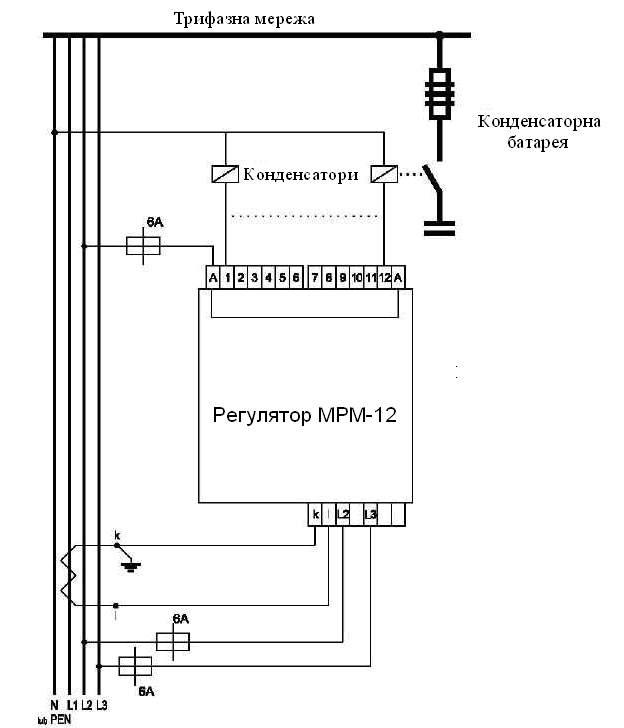

Рисунок 1.4 – Схема підключення регулятора МРМ-12 до мережі

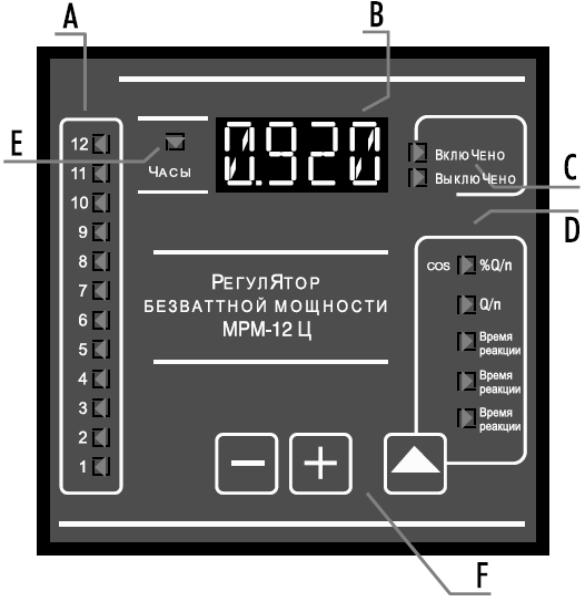

Рисунок 1.5 – Розміщення елементів регулятора

На передній панелі містяться такі елементи:

А діоди LED – 12(15) електролюмінісцентних діодів LED, що позначаються від 1 до 12 (максимум 15), сигналізують про стан (включено/ виключено) відповідних виходів регулятора.

В – табло. Чотирицифровий цифровий індикатор, на якому залежно від режиму роботи устаткування показується наступна інформація:

C – діоди LED 2 електролюмінісцентних діоди LED позначено символами ZAL включить (зелений колір) і WYL (червоний колір). Вони визначають реальний стан|достаток| енергетичної мережі|сіті| споживача по відношенню до вставок (настройці) регулятора|регулювальника|.

D – діоди LED п'ять діодів електролюмінісцентних, пояснюють відповідну величину, що з'являється на індикаторі під час програмування устаткування.

Е - діод| LED показує годину.

F – клавіатура. Три мембранні кнопки і (вибір). Вони призначені для обслуговування регулятора|регулювальника|. Кнопки працюють з|із| періодичністю 0,6 часу повторення.
