7.4 Порядок виконання роботи
Ознайомитись з будовою і технічними даними лічильників для вимірювання активної і реактивної енергії.
Згідно з завданням викладача зібрати дослідну схему приєднання лічильників для обліку активної і реактивної енергії з трансформаторами струму і напруги (рис.7.12). Провести фазування лічильника за допомогою вольтамперфазометра.
Провести вимірювання активної і реактивної енергії на протязі 1 години, а також активної та реактивної потужностей. Дані вимірювань занести в таблиці 7.7 та 7.8.
Перерахувати фактичне споживання електроенергії з урахуванням коефіцієнтів трансформації трансформаторів струму і напруги.
Обчислити величину спожитих активної та реактивної енергій за показами ватметра і варметра. Дані розрахунків занести в таблицю 7.8.
Обчислити похибку вимірювань за показами лічильників та обрахованого за показами приладів.
Перевірити наявність самоходу в лічильників, від’єднавши трансформатори струму, при правильному та неправильному (замінивши дві фази на трансформаторі напруги місцями) чергуванні фаз.
Таблиця 7.7 – Результати вимірювань та обрахунків за показами лічильників
Покази лічильника активної енергії, кВт*год |
Розрахункове значення спожитої активної енергії, кВт*год |
||
до досліду |
після досліду |
різниця показів |
|
|
|
|
|
Покази лічильника реактивної енергії, квар*год |
Розрахункове значення спожитої реактивної енергії, квар*год |
||
до досліду |
після досліду |
різниця показів |
|
|
|
|
|
Таблиця 7.8 – Результати вимірювань та обрахунків за показами приладів
Потужність навантаження |
Розрахункове значення спожитої енергії |
Різниця спожитої енергії за показами лічильників та обрахованого за показами приладів |
|||
актив., кВт |
реактив., квар |
активн., кВт*год |
реактивн., квар*год |
активн., кВт*год |
реактивн., квар*год |
|
|
|
|
|
|
|

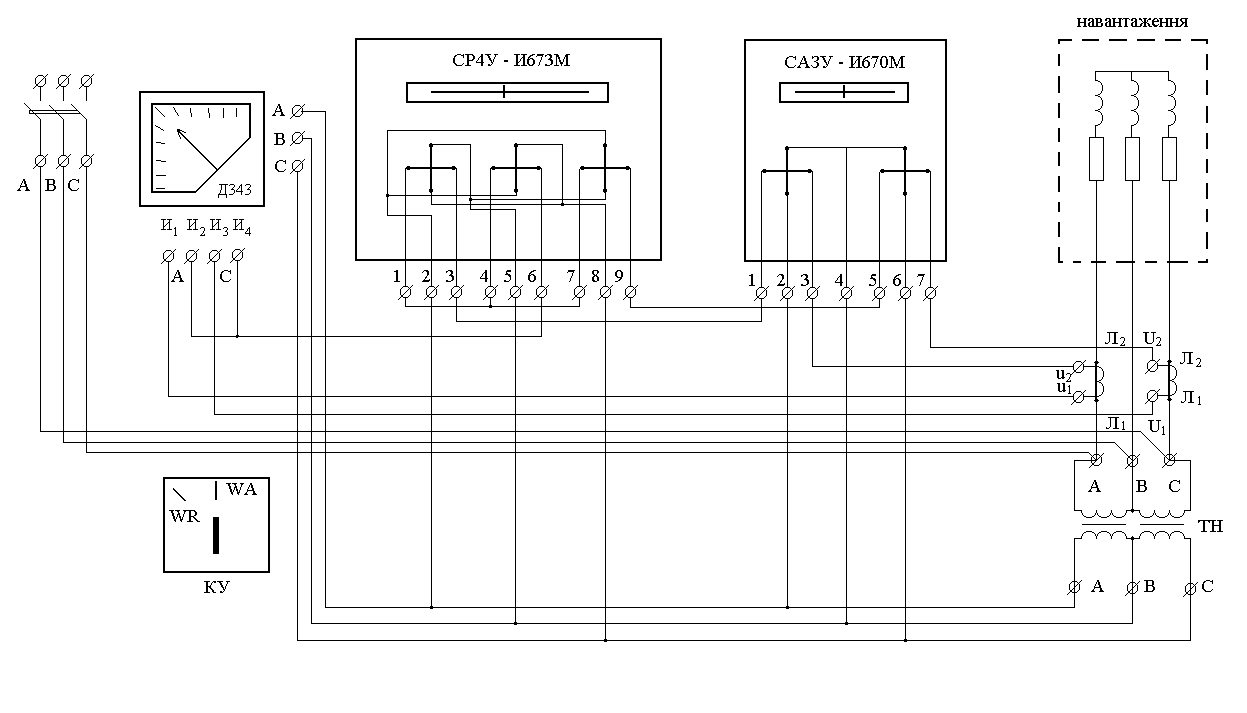

Рисунок 7.11 – Схема лабораторного стенду |
