Лабораторна робота № 6 комп'ютерні системи комерційного обліку виробітки і споживання електроенергії на основі багатофункціональних мікропроцесорних лічильників електричної енергії типу альфа.
6.1 Мета роботи : вивчення комп'ютерної системи комерційного обліку виробітки і споживання електроенергії на основі багатофункціональних мікропроцесорних лічильників електричної енергії типу Альфа.
6.2 Основні теоретичні положення
6.2.1 Опис комп'ютерної системи комерційного обліку виробітки і споживання електроенергії
Основою програмного забезпечення системи комерційного обліку електроспоживача є архітектура клієнт-сервер, котра дозволяє найкращим чином вирішити задачі доступу до потрібної інформації в режимі роботи з багатьма користувачами.
Функціональна схема комп’ютерної системи обліку енергоспоживання зображена на рисунку 6.1
В якості платформи для даної архітектури використовується операційна система Windows NT, яка дозволяє найбільш широко реалізувати функції сервера баз даних і забезпечити безпеку і надійність збереження інформації.
В структурі Windows NT сервера мають місце наступні складові:
1. комунікаційний сервер який вирішує наступні задачі:
збір інформації про комерційне електроспоживання;
динамічний збір даних;
зміна тарифних зон первинних даних;
передача інформації на інший сервер;
контроль працездатності системи;
контроль достовірності параметрів;
відновлення даних.
2. система управління базами даних – MS SQL Server, яка забезпечує:
адміністрування системи,
доступ до віддалених джерел даних,
мова структурованих запитів (sql),
групові операції (трансакція),
імпорт і експорт даних,
архівне копіювання,
генерацію звітів.
Дана система відкрита для подальшого розвитку на базі більш потужних СОБД, таких як Oracle, Informix, Sybase, що використовують SQL інтерфейс, з можливістю реалізації на наступних апаратних платформах: Digital, IBM, RISC – архітектури.
|

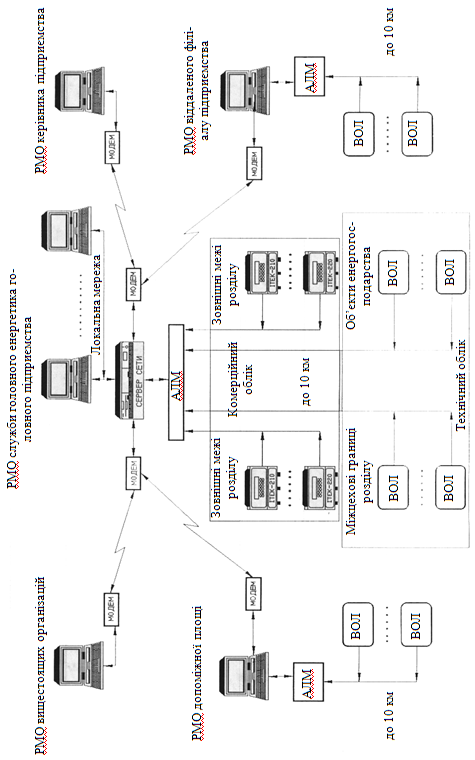

Рисунок 6.1 -Функціональна схема комп’ютерної системи обліку енергоспоживання
|

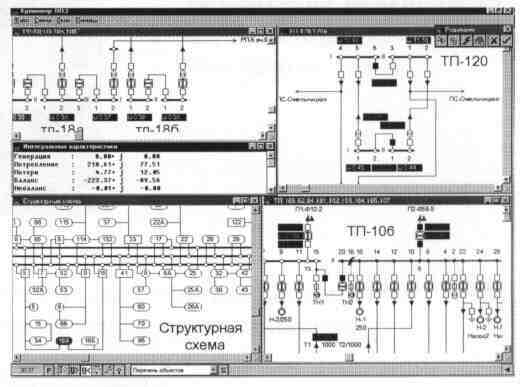

Робоча станція диспетчерського управління
Призначення: РСДУ – програмно-технічний комплекс, що працює в режимі реального часу, для диспетчерського, технологічного і експлуатаційного керування в системах електропостачання підприємств.
Завдання реального часу:
ф
акторний моніторинг стану електричної мережі (ти, тс, w, ту);
розрахунок режиму в мережах 100/35/10(6)/0.4;
аналіз та контроль допустимості поточних режимних ситуацій;
контроль стану електрообладнання об’єктів підприємств;
автоматизоване управління пристроями в мережі;
порадник диспетчера.
Завдання емуляції режимів:
моделювання ремонтних режимних станів;
розрахунок уставок релейного захисту в мережі;
оптимізація поточних та режимів, що заплановані;
навчання та тренінг диспетчерського персоналу.

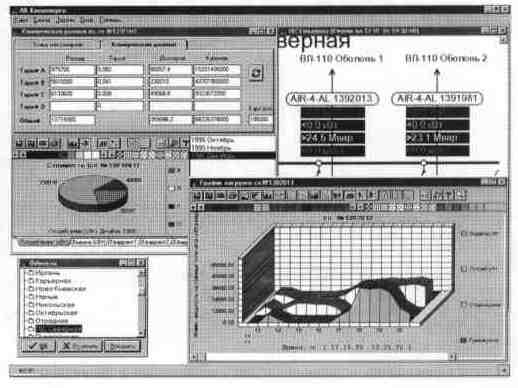

Енергетик монітор
Призначення: програмний комплекс призначений для перегляду, аналізу і контролю транспорту електроенергії між енергокомпаніями і режиму споживання електроенергії підприємствами.
С
хеми,
які відтворюютьсяя на екрані:
схематичне подання об’єктів обліку з вказанням місць встановлення лічильників і їх типів;
аналіз перетоків на вибраний момент часу;
аналіз витрат за вказаний період;
перегляд показників лічильника.
Графіки навантажень:
графіки навантажень по складових за вказаний період;
графіки навантажень диференційованих по часу;
загальні витрати по зонах за вказаний період.
Комерційні дані:
вартість спожитої електроенергії;
розподіл вартісних показників по тарифних зонах;
співвідношення вартості спожитої енергії по тарифних зонах.
