1.4 Порядок виконання роботи
1.4.1 Ознайомитися з приладами, апаратами та іншим обладнанням експериментальної установки та записати їх технічні характеристики.
1.4.2 Перевірити стан автоматів QF1, QF2, QF3 QF4, QF5. Вони повинні бути вимкнені.
1.4.3 Увімкнути автомат QF1 і подати напругу на шини 380 В.
1.4.4 За допомогою кнопки SBC увімкнути магнітний пускач KМ і таким чином підготовити до увімкнення первинну обмотку трансформатора. Спостерігати за сигнальними лампочками. Лампа HLW повинна погаснути, лампа HLG загорітись.
1.4.5 Натиснути кнопку SBC1. Магнітний пускач KМ1 отримує живлення і замикає силові контакти KМ1, приєднуючи первинну обмотку трансформатора Т1 до шин 380 В. Сигнальна лампа HLW1 повинна загаснути, а HLG 1 – загорітися.
1.4.6 Увімкнути автомат QF2, тоді увімкнеться двигун М.
1.4.7 Записати покази всіх приладів з первинної сторони підстанції і за допомогою секундоміру визначити час довільних декількох обертів дисків двох лічильників. Вимірювання проводити протягом 5 хв. Результати занести в таблицю 1.3
1.4.8 Увімкнути автомат QF3, QF4 і приєднати вторинну обмотку трансформатора до шин 220 В. Увімкнути автоматичний вимикач QF5,QF6 при максимальному навантаженні R, подавши трифазну напругу 220В до обмоток фазорегулятора FR (активно-індуктивного навантаження). Увімкнути автоматичний вимикач QF7, тобто увімкнути конденсаторну установку. Записати покази всіх приладів і визначити час, який відповідає довільній кількості обертів дисків лічильників активної та реактивної енергії. Результати вимірювань занести в таблицю 1.4
1.4.9 Вимкнути автоматичний вимикач QF7.
1.4.10 Вимкнути QF5 при мінімальному активному навантаженні RR і QF6.
1.4.11 Провести послідовне вимкнення автоматів QF4 і QF3 Натиснути на кнопки SBT1 і SBT2, і вимкнути трансформатори Т1 і Т2. Натиснути на кнопку SBT, вимкнути магнітний пускач KМ.
Вимкнути автомат QF1.
Таблиця 1.3 – Результати дослідження при вимкненій КУ.
№ досліду |
P, кВт |
Q, кВар |
Початкові покази лічильникі |
Кінцеві покази лічильників |
|
||
|
|
|
|
||||
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
,
,
,
Таблиця 1.4 – Результати дослідження при увімкненій КУ
№ досліду |
P, кВт |
Q, кВар |
Початкові покази лічильникі |
Кінцеві покази лічильників |
|
||
, |
|
, |
, |
||||
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
Рисунок 1.7 - Принципова схема установки для дослідження роботи трансформаторної підстанції

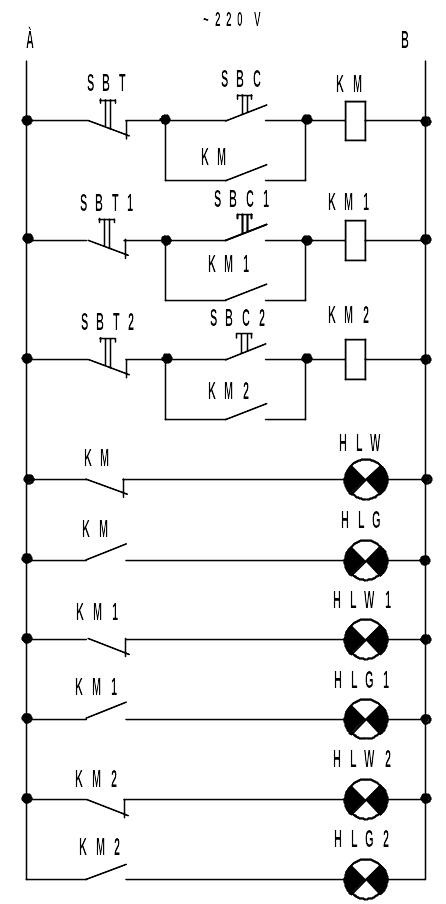

Рисунок 1.8– Схема керування магнітними пускачами і сигналізації
