Практическая работа № 6

Тема: Изучение особенностей содержания пути на перегонах и станциях.

Цель: Практическим путем ознакомиться с особенностями содержания пути на перегонах и станциях.

Требуется: Выполнить отчет по практической работе с описанием следующих пунктов:

1. Устройство обыкновенного стрелочного перевода.

2. Разновидности стрелочных переводов и условия их применения.

3. Классификация и назначение путевых работ.

4. Сущность и периодичность выполнения работ по текущему содержанию пути.

Работу выполнил: ___________________________

Работу принял: Семейкина М.В.

Практическая работа № 7

Тема: Расчёт и вычерчивание в масштабе 1:2000 соединений путей.

Цель: Практически научиться рассчитывать конечные соединения, съезды и стрелочные улицы.

Задание №1

Рассчитать конечное соединение и вычертить его в М 1:2000, если тип рельса Р-_______, ширина междупутья е =_______м, марка крестовины - __________.

Задание №2

Рассчитать обыкновенный съезд и вычертить его в М 1:2000, если е = _______ м , марка крестовины -_________ , тип рельса Р-________ .

Задание №3

Рассчитать и вычертить в М 1:2000 стрелочную улицу под углом крестовины к основному пути, если число путей в парке - ______ , ширина междупутья е =_______ м , марка крестовины - _________, тип рельса Р-________ .

Задание №4

Рассчитать и вычертить в М 1:2000 стрелочную улицу на основном пути, если число путей в парке - _______, ширина междупутья е =________ м, марка крестовины- _______, тип рельса Р-_______.

Выполнение работы

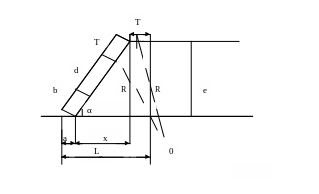

Задание №1

Определим расстояние от ЦСП до ВУП: x= е·N=_________________________________

Определим тангенс закрестовинной кривой: T= = =

=

Определим прямую вставку:d= – (b+T)

Sinα=___________

b=____________

d=

Определим полную длину конечного соединения:

L_кс=a+x+T=_______________________________________________________________

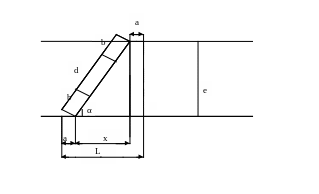

Задание №2

Определим расстояние между ЦСП: x= e·N=_____________________________________

Определим прямую вставку: d= – 2·b=

Определим полную длину съезда: L_с=2·a+x=____________________________________

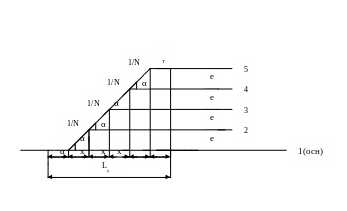

Задание №3

Определим расстояние между центрами стрелочных переводов: x=e·N=

=____________________________________________

Определим расстояние от последнего ЦСП до ВУП: x=e·N=

=_____________________________________________

Определим тангенс закрестовинной кривой: T= = =

=

Определим полную длину стрелочной улицы: L_у= α+x(n-1)+T=

=_______________________________________________________________________
