3. Система плоских прямоугольных координат (х, y).
В странах бывшего Союза общегосударственная система координат принята в проекции Гаусса – Крюгера, которая получается путем проецирования точек земной поверхности на боковую поверхность цилиндра и развертывании ее в плоскость. Такой метод дал возможность разделить всю поверхность Земли на равновеликие по площади участки, ограниченные меридианами и имеющие протяжение по широте от Северного полюса до Южного (рис.2.4).
Зоны 1 2 3 4 5 6 7

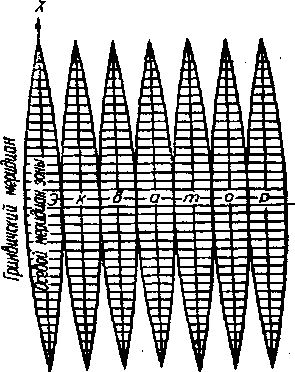

Рис. 2.4. Изображение координатных зон на плоскости в проекции Гаусса-Крюгера
Плоские прямоугольными координаты Гаусса - система прямоугольных координат, в которой за начало координат в 6- или 3 - градусной зонах принята точка пересечения дуги осевого меридиана зоны с дугой экватора.
Связь между системой прямоугольных пространственных координат X,Y,Z и другими системами.
a и b –большая и малая полуось эллипса, В –геодезическая широта, L – долгота
Схема и программа построения государственной геодезической сети в Республики Беларусь
Схема и программа построения ГГС в РБ.
В советский период существовало две программы построения государственной плановой сети:
Программа построения государственной триангуляции Ф. Н. Красовского, которая изложена в "Основных положениях о построении государственной опорной геодезической сети СССР 1939 г."
Программа построения государственной геодезической сети СССР, опубликованная в "Основных положениях о построении государственной геодезической сети СССР 1954-1961 гг." и в "Инструкции о построении государственной геодезической сети 1966 г."
Созданная государственная плановая геодезическая сеть по программе Красовского по точности была достаточной для топографических съемок только до масштаба 1: 10000. Поэтому, стала реализовываться вторая программа построения ГГС, согласно которой ГГС СССР является главной геодезической основой до масштаба 1:2000. Построение ГГС осуществляется в соответствии с принципом перехода от общего к частному.
Существующая государственная геодезическая сеть Беларуси является частью государственной геодезической сети СССР, которая создана в соответствии со второй программой и усовершенствована к 1991 г. в результате совместного уравнивания сетей триангуляции 1 и 2 классов.
Основной является геодезическая сеть 1 класса, которая строится в виде полигонов периметром порядка 800 км. Каждый полигон состоит из четырех звеньев астрономо-геодезической сети (рис.1, стр.34 Выс геод Шар). При этом каждое звено представляет собой ряд триангуляции или полигонометрии протяженностью порядка 200 км. На концах каждого звена 1 класса организуют астробазис с двумя пунктами Лапласа (пункты, на которых выполнены определения астрономических широты, долготы и азимута).
Звено триангуляции 1 класса состоит, в основном, из треугольников с углами не менее 40˚ и сторонами порядка 25-30 км. Базисы, как правило, устраивают на концах звена между пунктами Лапласа.
Звенья полигонометрии 1 класса прокладывают в виде вытянутых ходов, состоящих не более чем из 10 сторон длиной ~ 20км.
В дальнейшем
первоклассные полигоны заполняются
сплошной сетью триангуляции 2 класса.
Длины сторон треугольников 2 класса
равны в среднем 10-15км. Угол в треугольнике
2 класса должен быть не менее 300 .
Углы во 2 классе измеряют c
ошибкой не ниже
Сеть триангуляции 2 класса сгущается сетями 3 и 4 классов, которые, как правило, создаются методами триангуляции.
Высоты всех пунктов плановой ГГС определяют преимущественно из тригонометрического нивелирования.
Совершенствование ГГС СССР и Беларуси
Плановая ГГС СССР, созданная в соответствии с «Основными положениями 1954-1961гг---в ней астрономо -геодезическая сеть 1 класса менее точна, чем опирающаяся на нее сеть 2 класса, а должно быть наоборот. Для устранения указанного недостатка сети 1 и 2 классов необходимо уравнять совместно. В результате будет получена сплошная АГС, покрывающая всю территорию страны.
Уравниванием АГС 1980 – 1991гг. завершен 1-ый этап совершенствования АГС СССР.
На 2 –ом этапе планируется создание на основе существующей сети государственной геодезической спутниковой сети. Согласно нормативным документам по второму этапу совершенствования ГГС планируется три уровня государственной геодезической спутниковой сети:
- фундаментальная астрономо-геодезическая сеть (ФАГС);
- высокоточная астрономо-геодезическая сеть (ВАГС);
- спутниковая геодезичеcкая сеть 1 класса (СГС-1).
ФАГС является высшим звеном государственной геодезической спутниковой сети. Средними расстояниями между пунктами от 700 до 800 км. Взаимное положение пунктов ФАГС должно быть определено с относительной погрешностью порядка (1-2)*10-8, т.е. с абсолютной ошибкой порядка 1-2 см.В Беларуси 1 пункт ФАГС
ВАГС---расстоянием между смежными пунктами 150-300 км. Часть из них должны быть совмещены с пунктами ФАГС. Взаимное положение пунктов ВАГС должно быть определено с относительной погрешностью 1*10-7. В Беларуси 9 пунктов.
СГС-1 является той основой, которая будет непосредственно использоваться при повседневном решении любых координатных задач. Средние расстояния между смежными пунктами СГС-1 равны 30-35 км с увеличением в малообжитых районах до 40 - 45 км.
