Энергетическое уравнение мощности и его решение.
При принятых единицах измерения рабочего тела в кг/с имеем:
.
dэ – удельный расход пара на энерговыработку.
0,996,
0,988
– КПД механический и генератора
соответственно;
кДж/кг
кДж/кг.
.

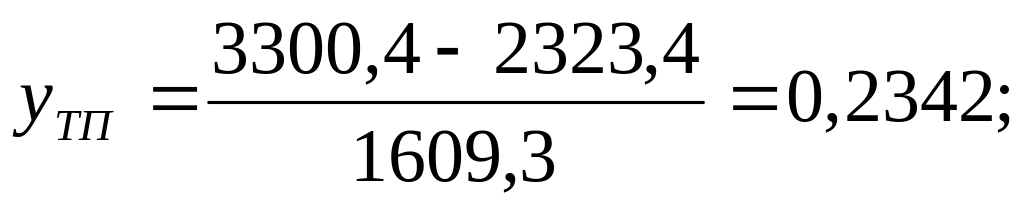

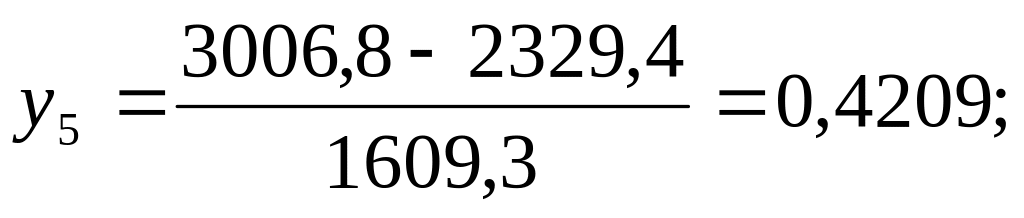

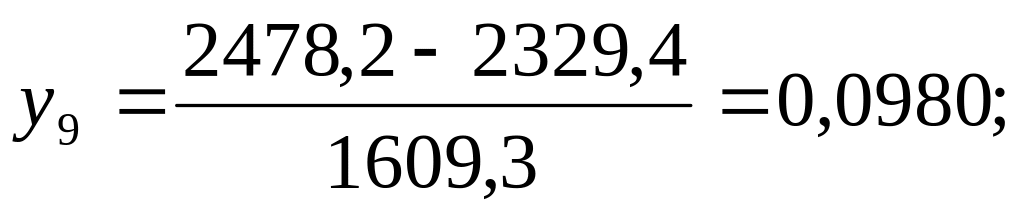

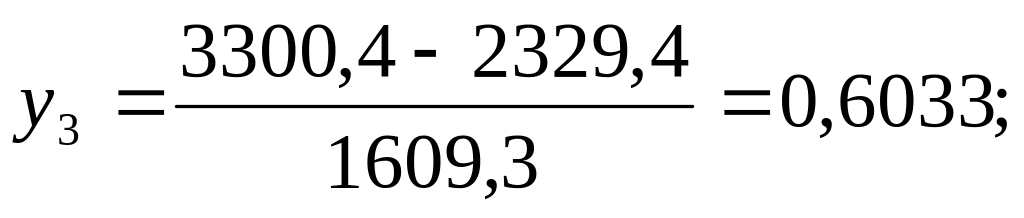

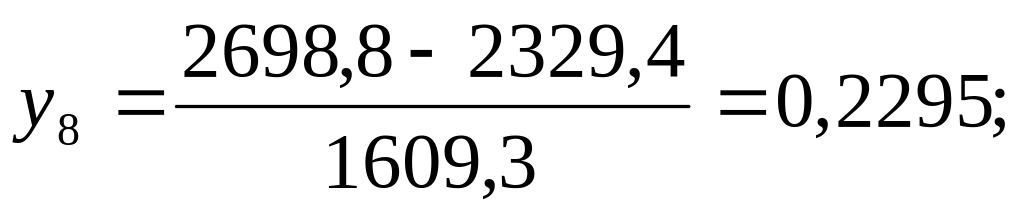

Определим коэффициенты недовыработки мощности по отборам.
.
D=422,12кг/с=1519,6 т/ч
Сведём все расходы в таблицу.
Наименование расхода |
Значение расхода |
|
|
кг/с |
т/ч |
Отборы на подогреватели и турбопривод |
||
|
21,62 |
77,83 |
|
47,26 |
170,13 |
|
3,85 |
13,86 |
|
22,54 |
81,14 |
|
12,33 |
44,38 |
|
8,28 |
29,8 |
|
10,46 |
37,65 |
|
10,26 |
36,93 |
|
17,11 |
61,59 |
|
20,14 |
72,5 |
|
5,87 |
21,13 |
|
76,4 |
275,04 |
|
175,39 |
631,4 |
Значения некоторых потоков |
||
|
9,24 |
33,26 |
|
8,44 |
30,38 |
|
433,94 |
1562,18 |
|
340,53 |
1225,8 |
|
256,49 |
923,36 |
|
2,11 |
7,59 |
|
1,26 |
4,53 |
Проверка расчёта.
В конденсатор со стороны турбины поступает количество пара, равное
кг/с.
В конденсатор сбрасывается дренаж ПНД-1 и дренаж ЭП+ПС:
кг/с.
При
верном решении должно выполняться
равенство
.
Напомним, что
кг/с.
Определим погрешность расчёта:
,
следовательно, расчёт выполнен правильно.
Баланс мощностей.
·10-3
(МВт).
·10-3
(МВт);
·10-3
(МВт);
·10-3
(МВт);
·10-3
(МВт);
·10-3
(МВт);
·10-3(МВт);
·10-3
(МВт);
·10-3
(МВт);
(МВт);
·10-3
(МВт);
МВт.
Невязка расчёта составляет:
.
Вывод: все потоки рабочего тела в ПТС учтены правильно.
Определение энергетических показателей.
Удельный расход пара на турбину.
.
Полный расход теплоты на ПТУ.
.
Расход теплоты на выработку электроэнергии.
.
Удельный расход тепла на производство электроэнергии:
Абсолютный электрический КПД.

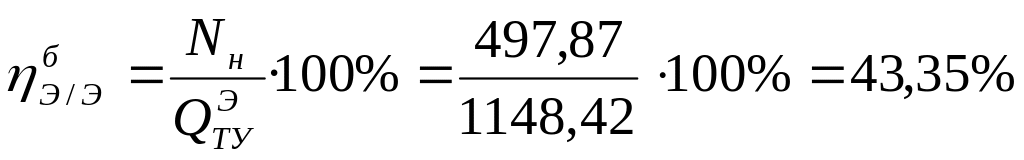

Абсолютный КПД по выработке электроэнергии (брутто).
Выбор вспомогательного оборудования.
Выбор подогревателей схемы регенерации.
Регенеративные подогреватели входят в комплект турбины:
ПНД №1: ПН-700-29-7- III
ПНД №2: ПН-1000-29-7-II
ПНД №3: ПН-700-29-7-I
ПНД №4: ПН-1000-29-7- III
ПВД №6: ПВ-2100-380-17
ПВД №7: ПВ-1900-380-44
ПВД №8: ПВ-2100-380-61
Выбор бака деаэратора питательной воды.
Деаэрационная колонка питательной воды: ДП-2000-1.
Запас питательной воды в баке деаэратора должен обеспечивать работу блочной установки в течение 3,5 минут.
Максимальный расход питательной воды:
Минимальная полезная вместительность деаэрационного бака:
Выбираем деаэрационный бак : V = 100 м3.
Выбор оборудования конденсационной установки:
Конденсатор входит в оборудование, комплектующее турбину: К-11520.
Конденсатные насосы выбираются по условию максимального расхода пара в конденсатор, по необходимому напору и по температуре конденсата. Конденсатные насосы работают без резерва (резерв осуществляется недогрузкой одного из 2-х КЭНов).

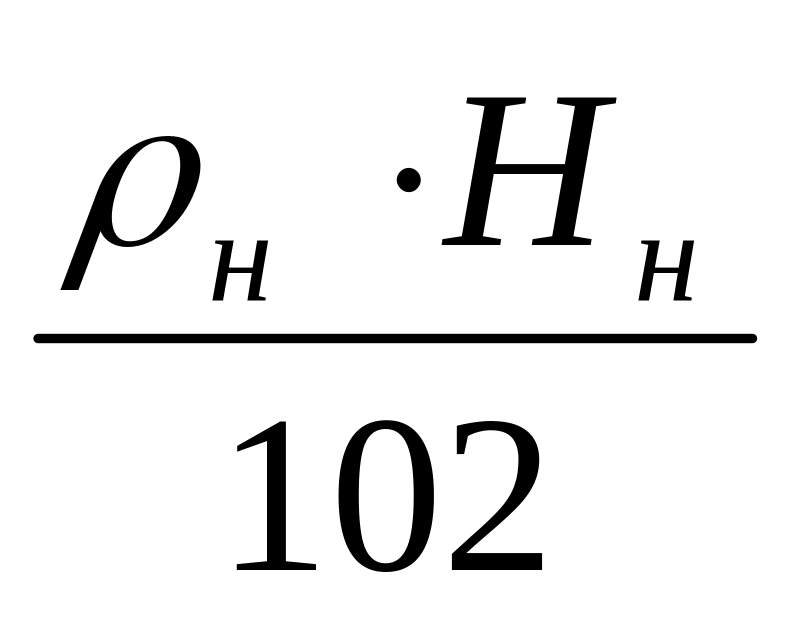

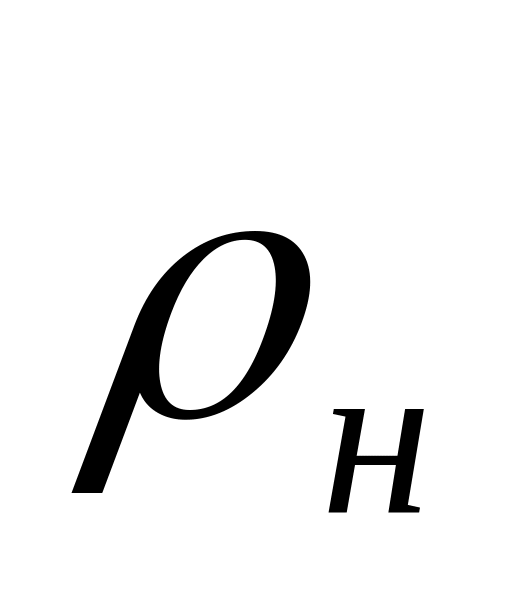

Общая подача рабочих конденсатных насосов:
Напор насосов I ступени:
-гидравлическое
сопротивление трубопроводов и арматуры;
-необходимый
подпор на всасывающей стороне 2-ой
ступени.

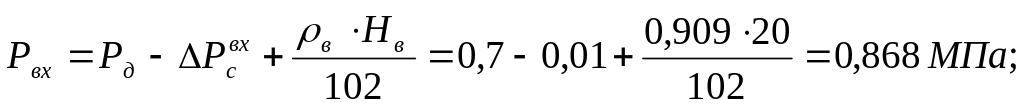

Напор насосов II ступени:
k-коэффициент запаса на непредвиденные расходы;

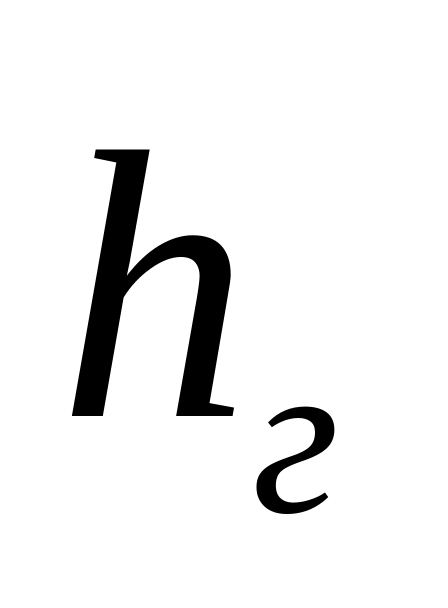

-геометрическая
высота подъема конденсата;
-сумма
потерь напора в трубопроводах и
регенеративных подогревателях низкого
давления.
Выбираем:
- в качестве насосов I ступени:
КСВ-1600-90(Q=1600м3/ч, H=90 м вод.ст.)
- в качестве насосов II ступени:
КСВ-1600-220(Q=1600м3/ч, H=220 м вод.ст. в количестве 2-х штук в каждой ступени.)
Выбор оборудования питательной установки:
Выбор питательных насосов.
Количество и производительность насосов должны соответствовать нормам:
- подача определяется максимальным расходом питательной воды на котел с запасом 5%;
- при установке на блок 1-го 100% ТПН должен устанавливаться резервный насос с электроприводом и гидромуфтой 30-50% подачей;
- для обеспечения безкавитационной работы предусматривается предвключенный или бустерный насос.
Выбор главного питательного насоса:
=25,5
МПа – номинальное давление котлоагрегата;
=5,5
МПа – гидравлическое сопротивление
котлоагрегата;
=2,55
МПа – запас давления на открытие
предохранительных клапанов;
сумарное
гидравлическое сопротивление
нагнетательного тракта (
-
сопротивление клапана питания котла);
-
геодезический напор; ( Hн
= 65 м вод.ст.
=
0,646 т/ч при
=
1,5 МПа – на выходе из бустерного насоса;
Выбираем главный питательный насос:
ПТН-350-950(Q=950 м3/ч, H=350 м вод.ст.)
Резервный питательный электронасос ( D=Dпв/2=1549,8/2=759,8 т/ч )
СВПЭ-320-550(Q=550 м3/ч, H=320 м вод.ст.)
Выбор предвключенного питательного насоса:
=
1,5 МПа;
Бустерные насосы устанавливаются в количестве 3 штук ( 2 шт. по 50% производительности рабочие, 1 шт. резервный 50% производительности).
Выбираем бустерные насосы:
ПД-1800-180М .
