Стандартизация точности гладких цилиндрических соединений. Единая система допусков и посадок (есдп)
Интервал размеров
В настоящее время эта система распространяется на размеры до 10000мм, нижний предел не ограничен. Диапазон разбит на 3 группы: 1). До 500 мм, 2) от 500 –3150 мм, 3) от 3150 – 10000 мм.
Каждая группа размеров состоит из 13 интервалов. Начиная с 10 мм введено еще дополнительное разделение на промежуточные интервалы. Это сделано для посадок с большими натягами.
Единица допуска
С увеличением размеров
возрастают технологические трудности
обработки деталей с малыми допусками,
и оптимальные допуски при неизменных
условиях обработки несколько увеличивается.
Единица допуска выражает зависимость
допуска от номинального размера и служат
базой для определения стандарта допусков.
В ЕСДП единица допуска для группы до
500мм вычисляется по формуле: I=0,45
+0,001D
(мкм) (22)
Для группы до 10000 по формуле I=0,004D+2,1 (мкм) (23)
Квалитеты точности
К размерам имеющим даже одинаковое значение могут предъявляться различные требования в отношении точности. Квалитетом называется совокупность или ряд допусков соответствующих одинаковой степени точности для всех номинальных размеров. IТ=аi.
IТ – допуск квалитета, а – число единиц допуска, i – единица допуска. В пределах одного квалитета число единиц допуска постоянно, т.е. имеет одинаковую степень точности.
Значение единицы допуска зависит только от размера.
Значения допусков одинаковых размеров в разных квалитетах различны, так как зависят от числа единиц допуска «а».
Для размеров до 500 мм установлено 20 квалитетов, обозначенных IT, в сочетании с цифрой номера квалитета. IT01;IT0;IT1…IT18. (В порядке убывания точности)
Применение квалитетов точности
С 1 до 5 квалитета применяются для калибров, контркалибров. С 6 по 13 квалитеты применяются для деталей машиностроения и приборостроения. 14 квалитет используется для обозначения отклонений свободных размеров. С 15 по 18 – используются для деталей пониженной точности.
Система отверстия
Системой отверстия называется совокупность посадок при которых для одного номинального размера и номера квалитета придельные отклонения отверстия остаются одинаковыми, а характер различных посадок достигается за счет изменения предельных отклонений валов.
Отверстия в системе отверстия, у которого нижнее отклонение равно нулю, а верхнее отрицательно и равно допуску называется основным отверстием и обозначается буквой Н.
+
H
Рисунок 8
Система вала
С
истема
вала это совокупность посадок, при
которых для одного номинального размера
и номера квалитета предельные отклонения
вала остаются одинаковыми, а характер
различных посадок достигается за счет
изменения предельных отклонений
отверстия. Вал в системе вала, у которого
верхнее отклонение равно нулю, а нижнее
отрицательно, называется основным валом
и обозначается буквой h.
h
–
Рисунок 9
Система вала предпочтительнее: 1) при посадке наружного кольца подшипника в отверстие корпуса; 2) при посадке на вал одного диаметра деталей с различными посадками.
Рисунок 10
Образование посадок ЕСДП
Для образования посадок с различными зазорами и натягами предусмотрено 27 вариантов основных отклонений валов и отверстий. Основное отклонение – одно их двух отклонений – верхнее и нижнее, используемые для определения положения поля допуска относительно нулевой линии.
В системе ЕСДП таким отклонением является ближайшее к нулевой линии. Основное отклонение отверстий обозначается заглавными буквами латинского алфавита, валов- маленькими. Отклонение от А до Н (от a до h) служит для образования посадок с зазорами. Отклонение Is; К; М; N; (js, k, m, n,) служит для образования переходных посадок. Отклонение от Р до Zс (p-zc )– для образоваия посадок с натягами. Каждый буквой обозначается ряд оновных отклонений, величина которых меняется в зависимости только от номинальных размеров, и вычисляется по эмперическим формулам. Величина их не зависит от квалитета точности. Величина их такова, что основные отклонения валов и отверстий равны по величине, противоположно по знаку. Второе предельное отклонение находится исходя их допуска квалитета точности, т.е. поле допуска в ЕСДП образуется сочитанием основного отклонения с допуском по одному из квалитетов. Допускается сочетание любого отклонения с любым из квалитетов. Это позволяет получить около 1000 полей допусков. На практике использование всех не экономично.
Для размеров от 1 до 500 установлено 77 полей допусков валов и 68 полей допусков отверстия общего применения. Из них предпочтительными являются поля допусков десяти отверстий и 16 валов.
Посадки можно получить сочетая любые поля допусков из числа рекомендуемых и установлено 69 посадок общего применения в системе отверстия, и 61 в системе вала. Из них предпочтительными является 17 посадок в системе отверстия и 10 посадок в системе вала.
Обозначение на чертежах
Рисунок 11
20
-сопряжение
отверстия с валом в системе отверстия
Отв. 20Н7 (+0,021) – основное отверстие в системе отверстия. 20-номин.диаметр, Н-основное отклонение, 7 – квалитет точности, Н7 – поле допуска отверстия, вал 20f7 (-0,020/-0,041) - не основной вал в системе отверстий, f7 – поле допуска вала, f – основное отклонение вала.
60
-
сопряжение вала с отверстием в системе
вала

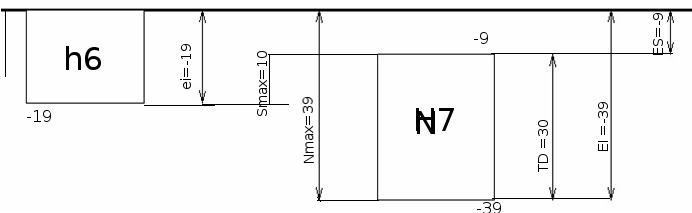

Отв. 60 N7 (-0,009/-0,039) - не основное отверстие в системе вала.
Вал. 60 h6 (-0,019) – основной вал в системе вала, 60 – номинальный диаметр, h6 – поле допуска вала.
Рисунок 12
Неуказанные предельные отклонения размеров
Предельные отклонения не указанные непосредственно после номинальных размеров, а оговоренные общей записью в технических требованиях чертежа называются предельными размерами. Неуказанными могут быть только предельные отклонения низкой точности. Основные правила на значение неуказанных отклонений размеров устанавливаются ГОСТом.
Для размеров валов и отверстий неуказанные предельные отклонения допускается назначать как односторонние «в тело» материала (для вала в -) (для отверстия в +), так и симметричные. Для размеров, элементов не относящиеся к валу и отверстию, назначаются только симметричные неуказанные предельные отклонения. Пример: Следует писать; «Неуказанные отклонения размеров отверстий по Н14, валов по h14, остальные по Js14.
