Механические измерительные приборы и инструменты
Плоско- параллельные концевые меры длины
Плоско-параллельные концевые меры длины служат для передачи размера с эталона длины до изделия. С их помощью проверяются и градуируются измерительные инструменты и приборы, проверяются калибры и контрольные калибры.

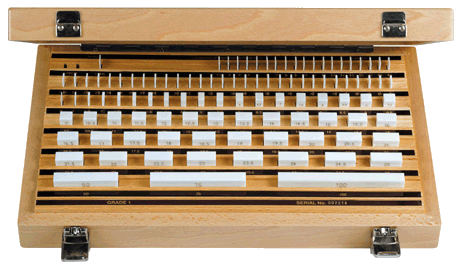

Концевые меры выпускаются наборами. В зависимости от точности изготовления в соответствии со стандартом плитки разделяются на 4 класса точности (0,1,2,3,)
Рисунок 53
Классы точности определяются по величине допускаемых отклонений от средней длины и отклонении от плоскопараллельности.

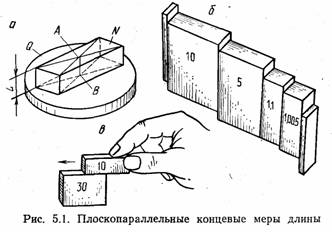

Плитки составляют в блоки с помощью притирки за счет сил межмолекулярного сцепления. Притирают не более 4-х.
Рисунок 54
Правило набора плиток.
- первая плитка должна содержать последнюю цифру размера. К плиткам выпускают наборы принадлежности – боковики и державки.
Штангенинструменты
К этому классу мерителей относится инструмент со штангой и линейкой нониусом. Все они имеют две шкалы. Одна нанесена на штанге с интервалом 1мм, вторая на нониусе. Цена деления нониуса 0,1 или 0,05 мм.
К этому классу относятся штангенциркули, штангенглубиномеры и штангенрейсмас.

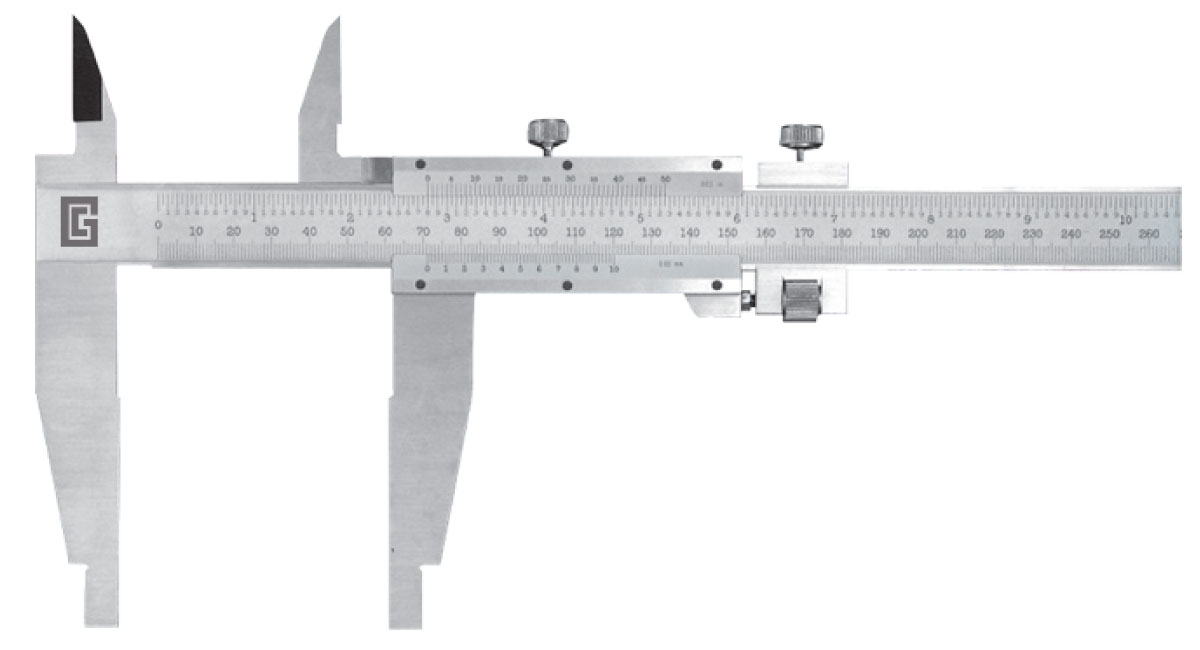

Штангенциркули служат для измерения наружных, внутренних размеров, глубин и высот. Штангенциркули выпускаются следующих типов: ШЦ-1, ШЦ-II, ШЦ-III. Каждый тип имеет следующие особенности:
ШЦ-1 имеет губки для наружных измерений, для внутренних измерений и линейку глубиномера; пределы измерений от 0 до 125 мм; цена деления нониуса 0,1;
ШЦ-II – не имеет линейки глубиномера; пределы измерений от 0 до 250 мм; цена деления нониуса 0,05; оснащен микроподачей для плавного подведения губок;
ШЦ-III – пределы измерений от 0 до 500 мм, в остальном схож с ШЦ-II
Рисунок 55
Штангенглубиномер. Выпускается трех типов размеров: от 0 до 160; от 0 до 250; от 0 до 400. Цена деления 0,05.
Штангенрейсмас предназначен для измерения высот и разметочных работ. Имеет две ножки: измерительную и разметочную. Шкалы штанги и нониуса такие же как на штангенциркуле. Цена 0,05 и 0,1. Выпускается с диапазонами измерения: 0 … 250 и т.д. до 1500 … 2500.
Микрометрические инструменты
Служат для измерения линейных размеров. Общим для всех этих инструментов является наличие микрометрической головки, основными деталями которой являются микровинт и гайка с шагом резьбы 0,5 мм. Точность отсчета этих инструментов 0,01 мм.
К этому классу относят микрометры гладкие, микрометрические глубиномеры, микрометрические нутромеры, микрометры со вставками и так далее.

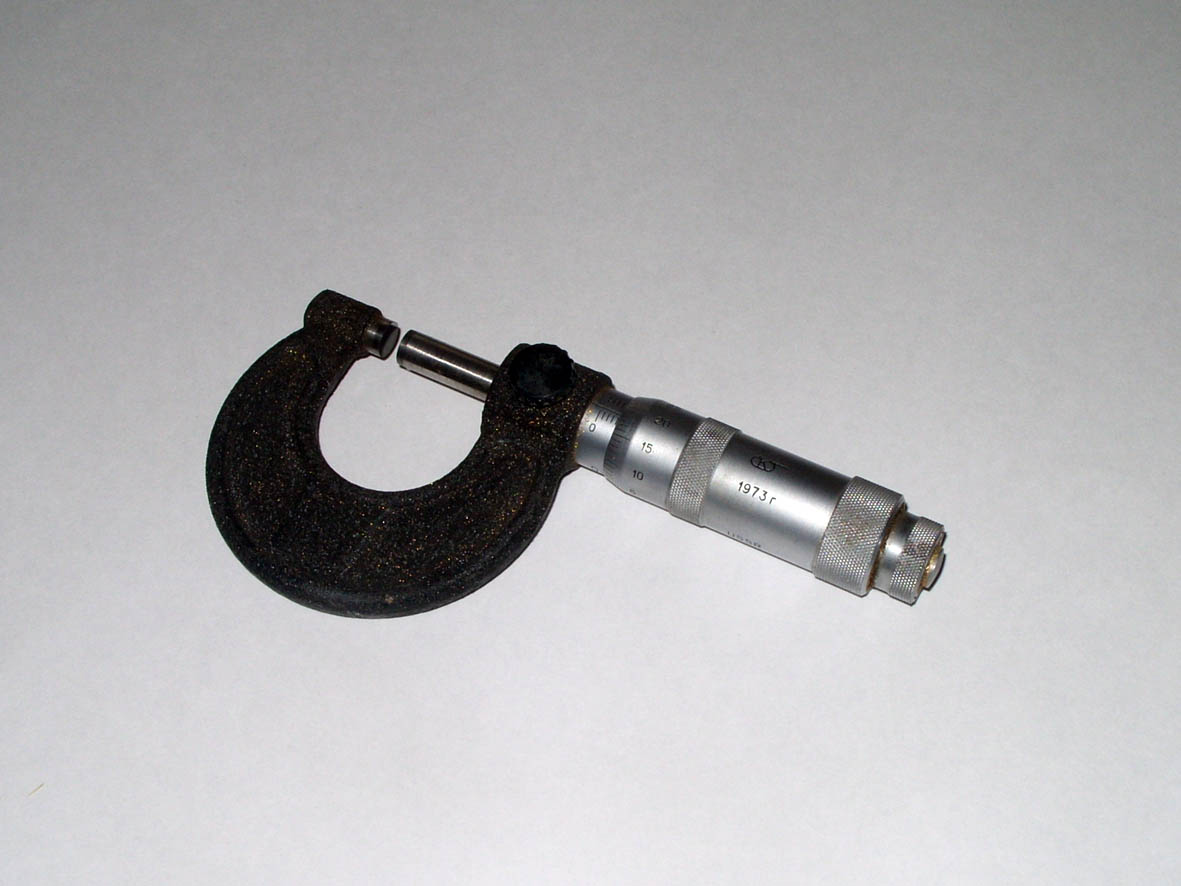

Микрометры гладкие типа МК с пределами измерения 0…25; 25…50; и т.д. до 275…300. Предназначены для измерения наружных размеров.
Рисунок 56
Микрометрический глубиномер применяется для измерения глубины выемок и высоты уступов в деталях машин. От 0…25; 0…50; 0…75; 0…100.
Микрометрический нутромер. Выпускается в виде наборов микрометрических головок с измерительными наконечниками и удлинителя различных размеров. Микрометрические нутромеры измеряют размеры отверстий, ширину пазов и другие внутренние размеров деталей машин.
Рычажные механические приборы
К ним относятся индикаторы, рычажные скобы, индикаторные нутромеры, индикаторные скобы, рычажные микрометры, миниметры, измерительные головки и др. Все эти приборы обладают высокой точностью благодаря применению в них различных рычажно-механических систем, позволяющих значительно увеличить передаточное число механизмов. Указанные приборы, в основном, применяются для относительных измерений.

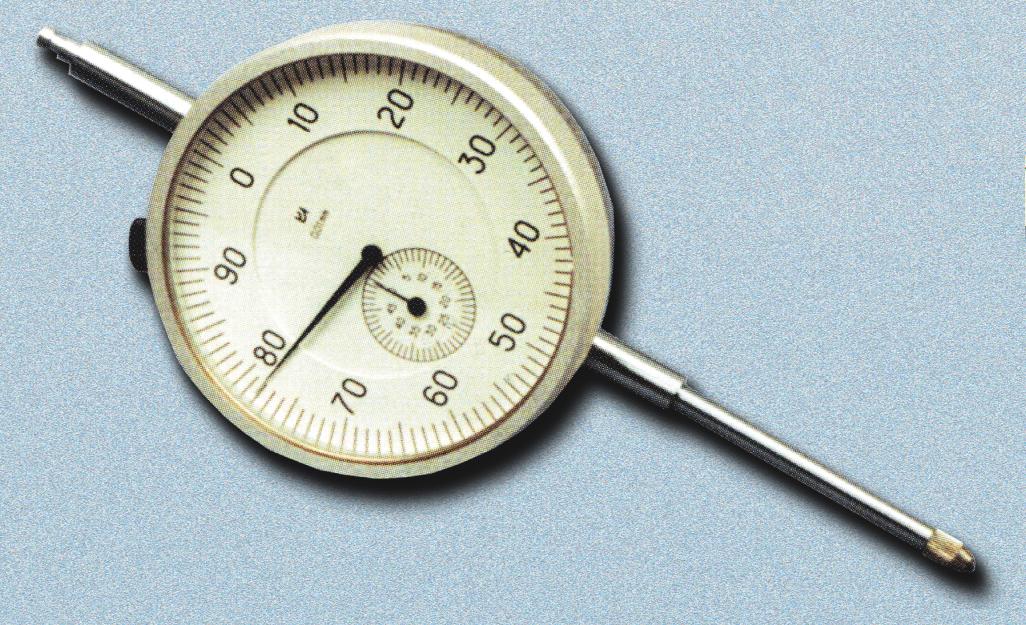

Индикаторы. Все индикаторы можно разделить на два типа: рычажно-зубчатые и часового типа. В индикаторах часового типа механизм передачи состоит только из зубчатых пар. Индикатор имеет две шкалы: большую, где откладываются сотые доли миллиметра, и малую, где откладываются целые миллиметры. Один оборот стрелки соответствует одному миллиметру. Цена деления 0,01, если сто делений. Выпускаются двух классов точности: 0 и 1. Погрешность измерения: от 4,5 до 26 мкм.
Рисунок 57
Индикаторные нутромеры. Предназначены для относительных измерений отверстий. От трех до тысячи миллиметром. В верхней части прибора имеется присоединительное отверстие, в которое вводится и закрепляется индикатор, оттуда и название. На нижнем конце закрепляют сменную измерительную вставку. Индикатор устанавливается на ноль либо по установочному кольцу, либо по блоку концевых мер с боковиками, которые зажимаются в державке. Цена деления – 0,01.
Индикаторные скобы. Индикаторную скобу устанавливаются на размер по аттестованному валику или блоку КМД. Эти скобы служат для измерения размеров деталей цилиндрической формы. Цена деления 0,01. Пределы измерения 0…50; 50…100; 100…200 и далее через 100 мм.
Приборы с рычажно-зубчатой передачей. К ним относятся рычажные скобы, рычажные микрометры. Служат для измерения наружных размеров, в основном, цилиндрических деталей. Рычажно-зубчатые измерительные головки отличаются от индикаторов тем, что кроме зубчатых пар, есть рычажные системы, что позволяет увеличить передаточное число механизмов и повысить точность.
Рычажная скоба не имеет собственного размерного устройства. Измерение ею производится методом сравнения с мерой. Диапазон измерения от 0 до 25; 25…50; и т.д. до 125…150. Цена деления 2; 5 мкм. Используется для измерения цилиндрических деталей с жесткими допусками.
Приборы с пружинной передачей (микаторы).

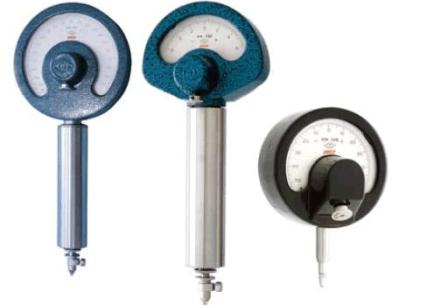

К ним относятся измерительные пружинные головки (микрокаторы), малогабаритные измерительные головки (микаторы), рычажно-пружинные измерительные головки бокового действия (миникаторы). Приборы предназначены для точных относительных измерений размеров и проверки отклонений от геометрической формы. Приборы этого типа построены по принципу использования в передаточных механизмах упругих свойств крученой бронзовой ленты, закрепленной на скрученной за середину.
Рисунок 58
Пружинные измерительные головки настолько точные, что с их помощью можно измерять отклонения в долях микрометра. Наиболее рационально применять пружинные измерительные головки для измерения различного рода биений: радиального и торцевого (при высокой заданной точности). Широко распространено также применения этих головок для измерениях линейных размеров высокой точности методом сравнения с мерой, измерение отклонения формы и расположения поверхностей. Цена деления – в микрометрах: 0,05; 0,1; 0,2; 0,5; 1; 2.
Контрольные вопросы
Что такое плоскопараллельные концевые меры длины?
Какие средства измерения входят в число штангоинструментов?
Опишите основные части и области применения штангенциркулей.
Что такое микрометр? Из каких частей состоит микропара и каков шаг ее резьбы?
Опишите индикатор часового типа, назовите цены его деления.
Как устроен индикаторный нутромер и как его применяют?
Что такое индикаторная скоба? Как она устроена? Как она применяется?
Что такое рычажная скоба? Как она устроена, какова ее цена деления?
Какое отличие рычажного микрометра от гладкого?
В чем особенность устройства отчетно-преобразующего устройства пружинной измерительной головки? Какие типы этих головок вы знаете
