2.4. Зміст та оформлення звіту

Звіт про роботу оформляється індивідуально в журналі до лабораторних робіт і містить такі дані:

1. схеми досліджування кіл (рис. 2.1–2.5);

2. експериментальні та розрахункові дані за завданням до лабораторної роботи (табл. 2.1−2.4);

3) графіки зовнішніх характеристик U_н = F(R_н) і U_н = F(I_н), побудовані в логарифмічному масштабі на осі абсцис;

4) короткі висновки щодо отриманих результатів.

2.5. Контрольні запитання

1. Що таке електричні кола і з яких основних елементів вони складаються?

2. Які існують схеми заміщення джерел електричної енергії і як вони зображуються?

3. Яким чином здійснюється перехід ЕРС до схеми заміщення з джерелом струму й навпаки?

4. Які існують зовнішні (навантажувальні) характеристики джерел ЕРС і які фізичні процеси вони відбивають?

5. Що таке ЕРС, струм, напруга? Як визначаються їхні позитивні напрямки?

6. Від чого залежить активний опір провідників?

7. Які електричні кола називають простими та складними?

8. Як формулюються закони Ома для замкнутого кола і його окремих ділянок?

9. Що фізично виражає перший закон Кірхгофа?

10. З якими знаками позначають струми, спрямовані до кожного вузла електричного кола?

11. Що таке вузол та гілка електричного кола?

12. Що фізично виражає другий закон Кірхгофа?

13. Як визначити кількість незалежних контурів розгалуженого електричного кола?

14. Які існують методи перетворення електричних кіл з послідовним, паралельним і змішаним з'єднанням опорів?

15. У чому полягає чинний порядок розрахунку розгалуженого електричного кола методом еквівалентного генератора?

16. У яких випадках варто користуватися для розрахунку електричних кіл методом еквівалентного генератора?

17. Як експериментальним шляхом знайти значення внутрішнього опору джерела ЕРС ?

18. З якими знаками позначають ЕРС і падіння напруги при складанні рівнянь за другим законом Кірхгофа?

Джерела інформації

1. Пантюшин В. С. Электротехника. − М. : Высш. шк., 1976. − С. 10−39, 47−49, 67−70.

2. Борисов Ю. М. Общая электротехника / Ю. М. Борисов, Д. Н. Липатов. − М. : Высш. шк., 1974. − С. 6−12, 14−16, 24, 31, 40−42.

3. Касаткин А.З. Электротехника /А.З. Касаткин, М. Н., Немцов. − М. : Энергоатомиздат, 1983. − С. 7−26, 35−37.

ЛАБОРАТОРНА РОБОТА 3

Дослідження електричних кіл

синусоїдального струму

3.1. Ціль роботи

Закріплення теоретичного матеріалу розділу "Кола синусоїдального струму". Експериментальне дослідження властивостей активних та реактивних елементів та найпростіших електричних кіл синусоїдального струму, які складаються з них. Перевірка законів Ома і Кірхгофа в комплексній формі.

3.2. Опис лабораторної установки

В установці використовується лабораторний макет з R, L і С-елементами, джерело змінної напруги – генератор гармонійних коливань, електронний багатомежовий вольтметр, фазометр.

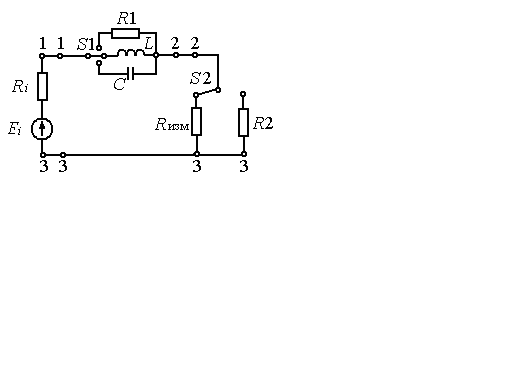

Схема макета зображена на його передній панелі та наведена на рис. 3.1, на якому показані: резистор R1, котушка індуктивності L, конденсатор С, вимірювальний резистор R_вим, перемикачі S1 і S2. Номінальні значення елементів зазначені на макеті. Перемикачі S1 і S2 дозволяють встановити потрібні кола. На панелі макета передбачені клеми для підключення джерела синусоїдальної напруги й вимірювальних приладів. Генератор підключають до клем 1–3, між якими пунктиром показана схема заміщення генератора, де Е_і – ЕРС,

R_і – внутрішній опір.

Рисунок 3.1
