1.4. Зміст та оформлення звіту

Звіт повинен містити:

• зображення передніх панелей вимірювальних приладів;

• короткий опис призначення органів керування приладів;

• короткий опис методики установки частоти і напруги на генераторі;

• методики вимірювання напруги за допомогою вольтметра й осцилографа,

• методики вимірювання тимчасових інтервалів за допомогою осцилографа;

• таблиці обмірюваних і разрахованих величин.

Додаток 1

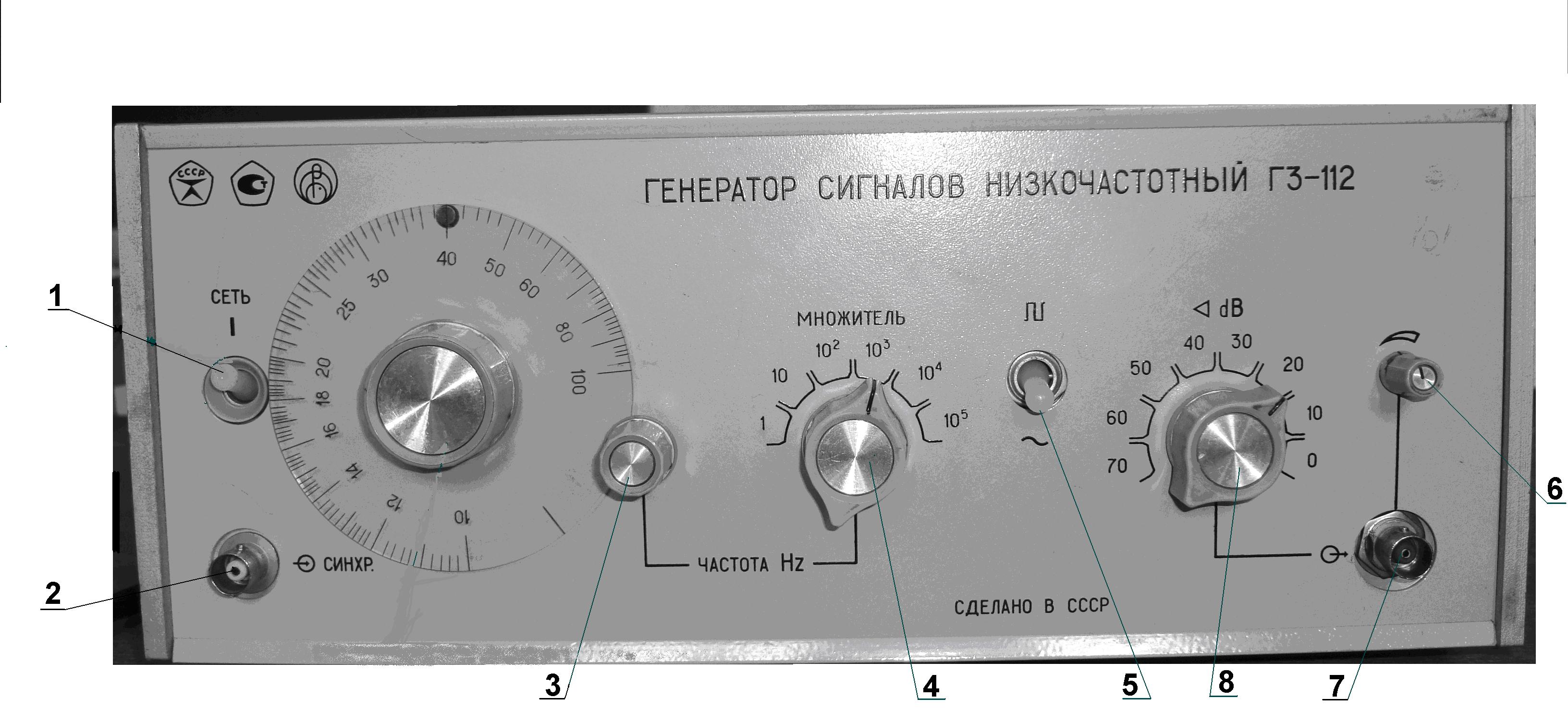

Розташування та призначення органів керування і приєднання генератора сигналів г1-112.

Вигляд передньої панелі генератора з органами керування наведений на рис. Д.1.1.

Рисунок Д.1.1

1 – "Сеть" – тумблер та індикаторна лампочка включення мережі;

2 – "Синхр" – вхідне гніздо для зовнішнього синхронізуючого сигналу;

3 – "Частота, Hz" – плавна перебудова частоти;

4 – "Множитель" – перемикач піддіапазонов частот;

5 − тумблер перемикання режиму роботи генератора: режим синусоїдального сигналу, режим прямокутного сигналу;

6 – потенціометр плавного регулювання вихідної напруги;

7 – "Выход" – вихідне гніздо сигналу;

8 – "Ослабление, дб" – перемикач для дискретного регулювання вихідного сигналу;

Додаток 2

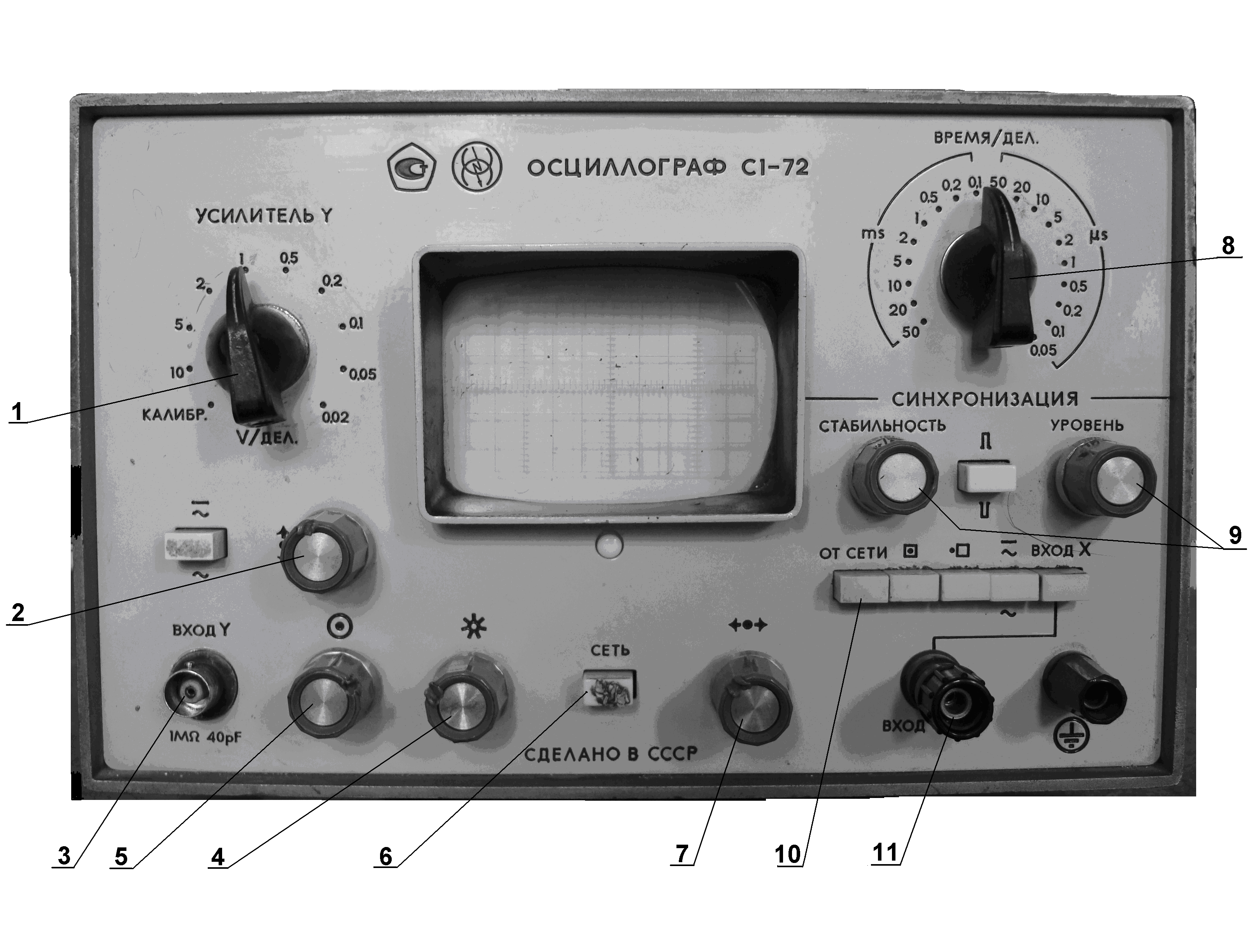

Розташування й призначення органів керування та приєднання осциллографа с1-72.

Вигляд передньої панелі осцилографа з органами керування наведений на рис. Д.2.1.

Рисунок Д.2.1

1 – ручка перемикача "V/дел" для регулювання розміру зображення по вертикалі;

2 – ручка для переміщення зображення по вертикалі;

3 – гніздо "Вход Y" для підключення кабелю вхідного сигналу;

4 – ручка для регулювання яскравості променя;

5 –ручка для фокусування променя;

6 –кнопка "Сеть";

7 –ручка для переміщення зображення по горизонталі;

8 – ручка перемикача " Время/дел " для регулювання розміру зображення по горизонталі;

9 – ручки "Стабильность" і "Уровень" для одержання стійкого зображення на екрані;

10 – кнопки перемикача:

• "От сети" (натиснута) – синхронізація від мережі;

• внутрішня синхронізація;

• зовнішня синхронізація;

• "Вход Х" – для подачі сигналу зовнішньої синхронізації на вхід синхронізації;

11 –гніздо " Вход синхр." – для подачі сигналу зовнішньої синхронізації.

Додаток 3

Розташування й призначення органів керування та приєднання

мілівольтметра В3-38.

Вигляд передньої панелі мілівольтметра з органами керування наведений на рис. Д.3.1.

Рисунок Д.3.1

1 – вхідне гніздо;

2 – перемикач меж вимірювання;

3 – коректор механічного нуля;

4 – індикатор вмикання приладу;

5 – тумблер вмикання приладу.
